实用技术分享|爱陆通5G/4G VPN工业路由器与TP-LINK企业级路由器搭建VPN

时间:2020-03-30浏览:2569

如何使用爱陆通5G/4G VPN工业路由器与TP-LINK(TL-ER6520)企业级路由器搭建VPN(IPSEC/L2TP VPN)?

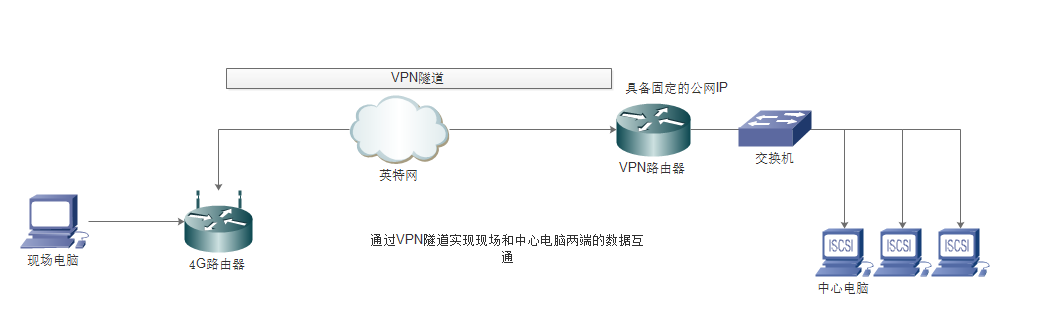

一:采用VPN路由器搭建服务器(VPN类型:IPSEC或者L2TP)




把VPN服务器搭建在中心电脑上方的VPN路由器上,通过绑定双方子网的方式实现爱陆通4G/5G VPN工业路由器底下的电脑和VPN路由器底下电脑实现数据互通。服务器的网络必须具备固定的公网IP或者一个固定域名(能在英特网中可寻找到的地址)。

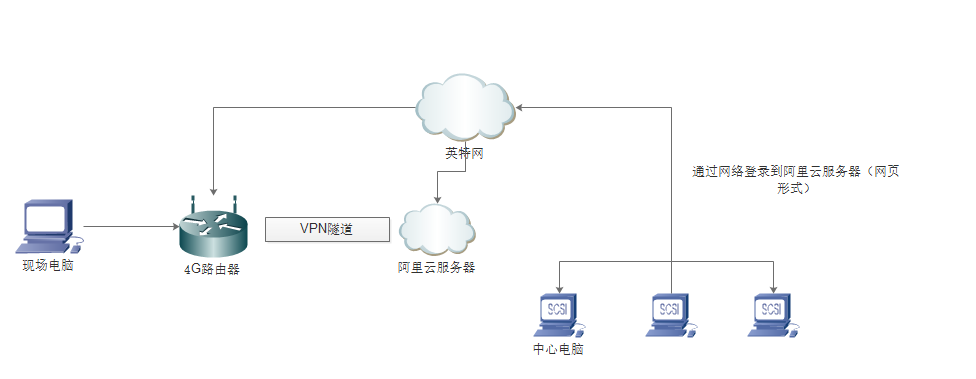

二:利用阿里云服务器搭建VPN服务器(VPN类型:PPTP或者L2TP)


从阿里云购买一个server 2008云服务器,利用此server2008系统搭建VPN服务器,此服务器具备公网的IP,可以直接连接。平时只要在任何联网的电脑上打开网页登陆到阿里云服务器就可操作。




举例:VPN服务器为TL-ER6520 tplink企业级路由器,VPN客户端为爱陆通AD7028-A工业级4G/5G全网通双卡双模工业路由器(针对于第一种组网方式)。

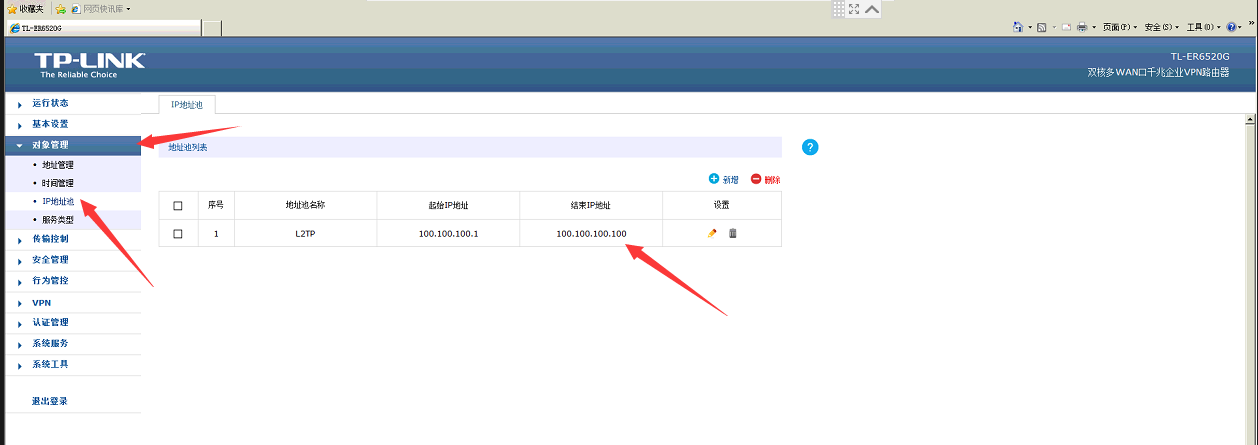

第一步:增加VPN隧道地址池;

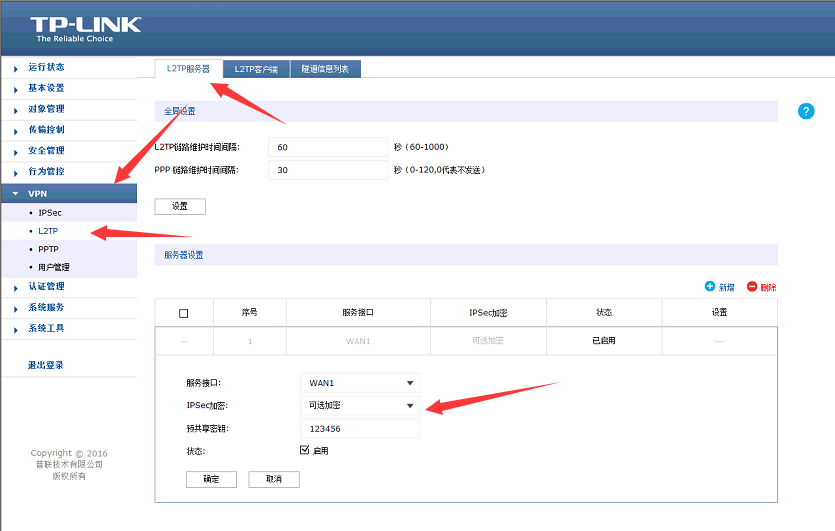

第二步:配置L2TP接口和参数;

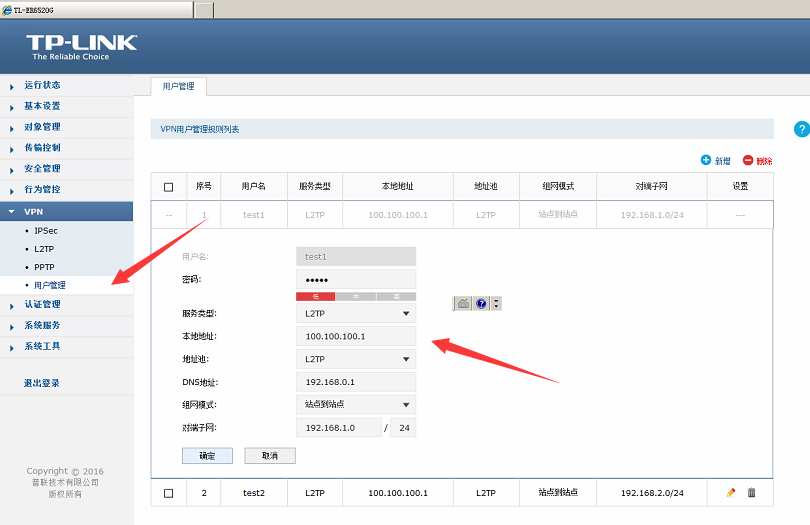

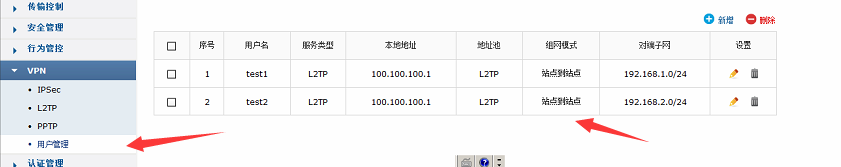

第三步:增加VPN用户信息,每个用户分配一个网段,例如test1(密码相同)为1网段,test2为2网段;




增加了两个用户名。

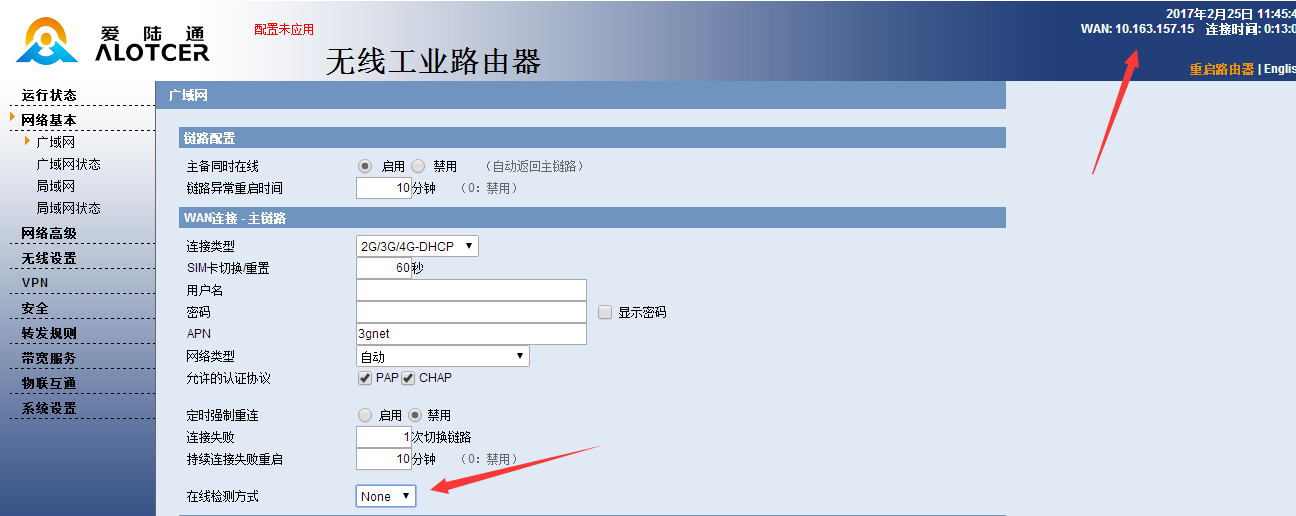

第四步:如果是APN专网卡则在线监测服务器都需要填写专网内长期固定有效的IP地址,如果实在没有则可关闭在线功能,如果是普通流量上网卡则略过此步骤。

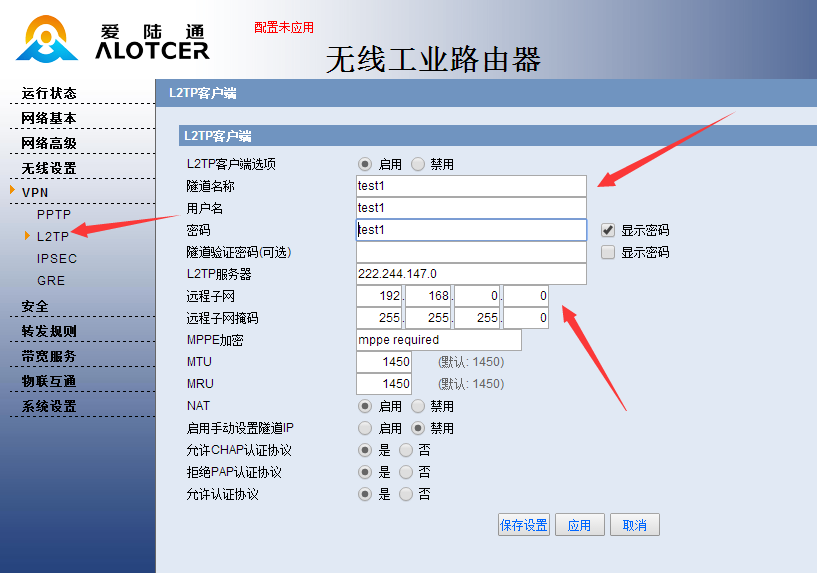

第五步:配置L2TP客户端参数,特别是远程子网一定要是远端服务器的子网;

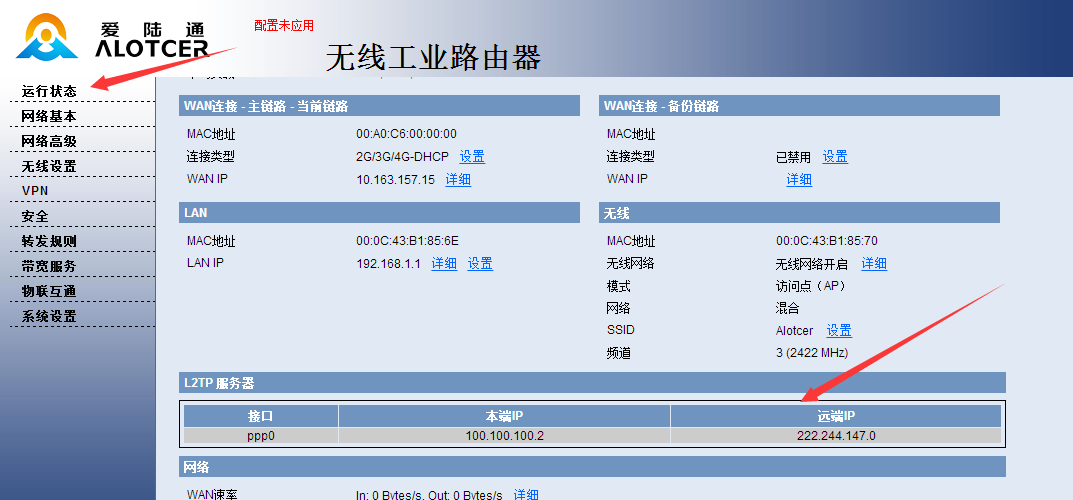

配置好点击保存和应用,查看运行状态,已经显示VPN成功连接;

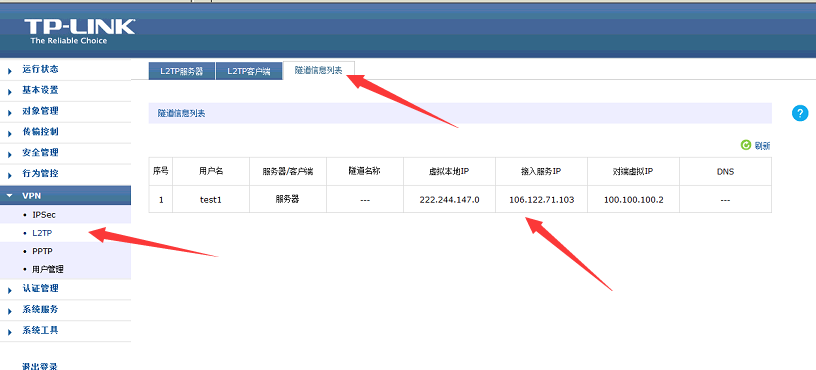

然后再查看VPN服务器隧道连接状态,显示有客户端连接成功;

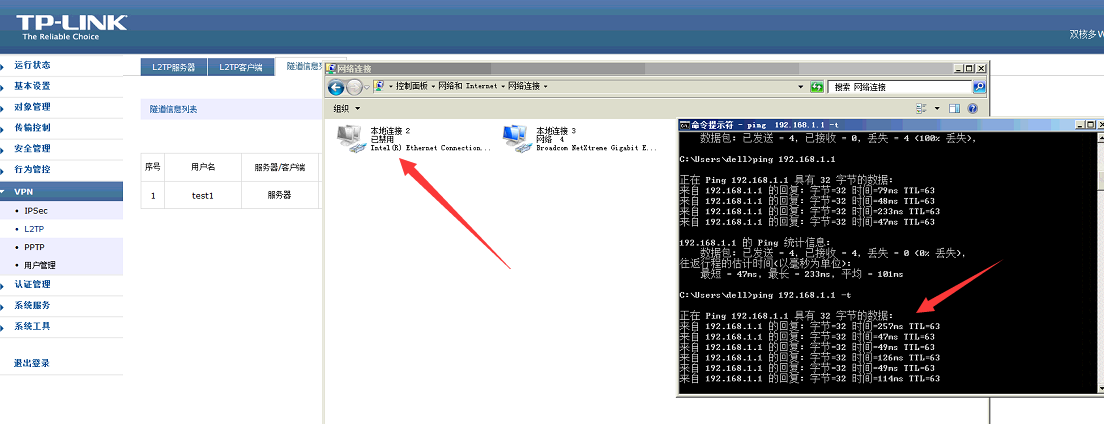

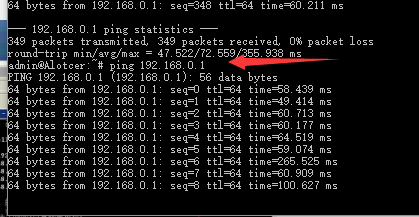

第六步:双方子网互ping证明两端子网已经成功打通,可以进行相应的网络操作了;

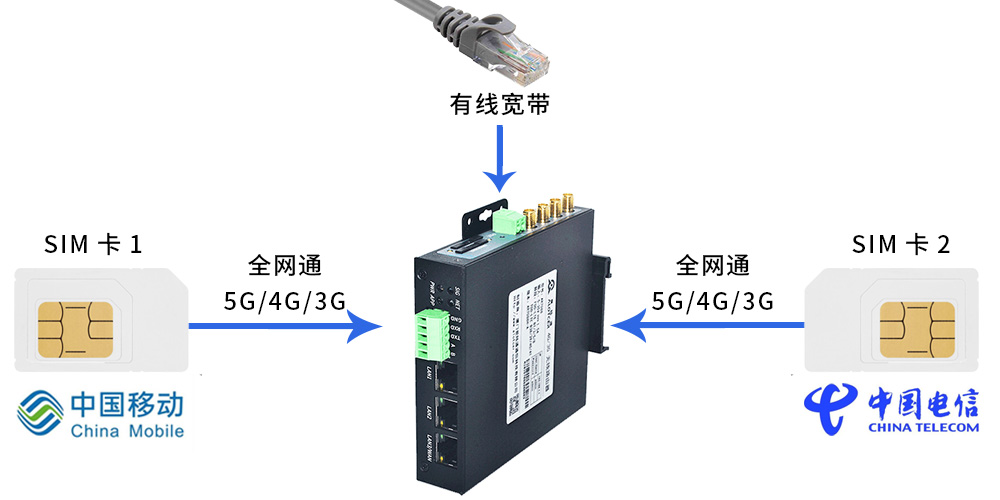

4G/5G双卡双待、有线无线备份工业路由器




► 三网口、双串口、双卡双待,支持导轨和挂耳安装

► 5G/4G网络,满足大数据通信传输

► 爱陆通4G/5G IPSEC VPN工业路由器具有高效稳定VPN通道,保证数据安全可靠

► 24小时不间歇工作,确保通信链路畅通

► 高效远程设备管理,人性化界面操作简易安装方便

► 具备云服务、支持自身和远程终端的运维



应用场景

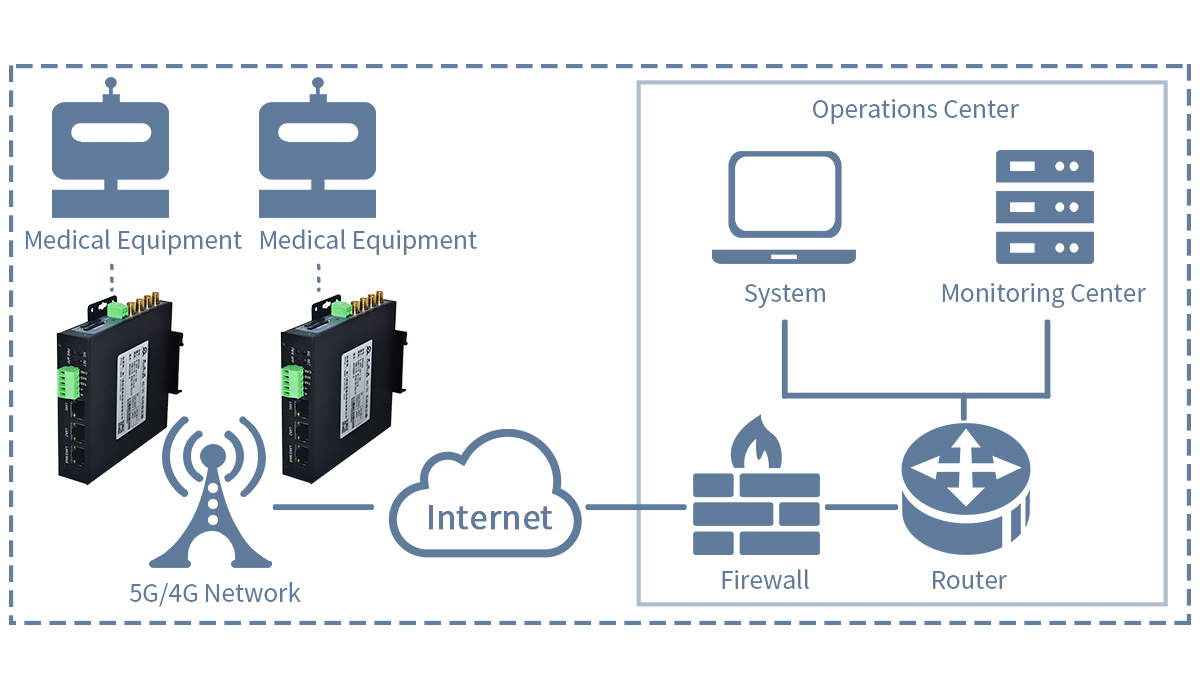

组网方案

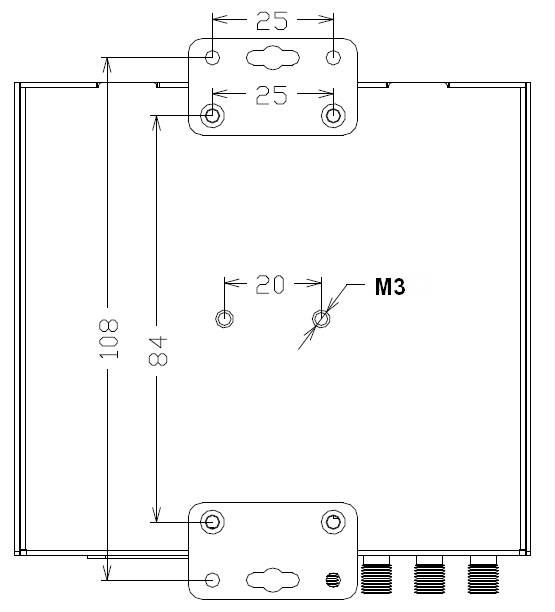

产品尺寸
