需求背景

10 kV及以下的电力网络一般为配电网（部分地区有20 kV)。配电网不仅具有电压等级多、覆盖面广、项目复杂、工程规模小的特点，并且直接面向社会，与城乡发展规划、用户多元化需求、新能源和分布式电源的发展有着紧密的联系，其建设需求具有很大的随机性和不确定性，因此需要对其进行精细化规划和精益化管理。

智能配网系统运用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形等进行信息整合，从而实现正常运行及事故情况下的监测、保护、控制、用电和配电管理的智能化。

产品介绍

应用场景：新标准集中式DTU本地通信

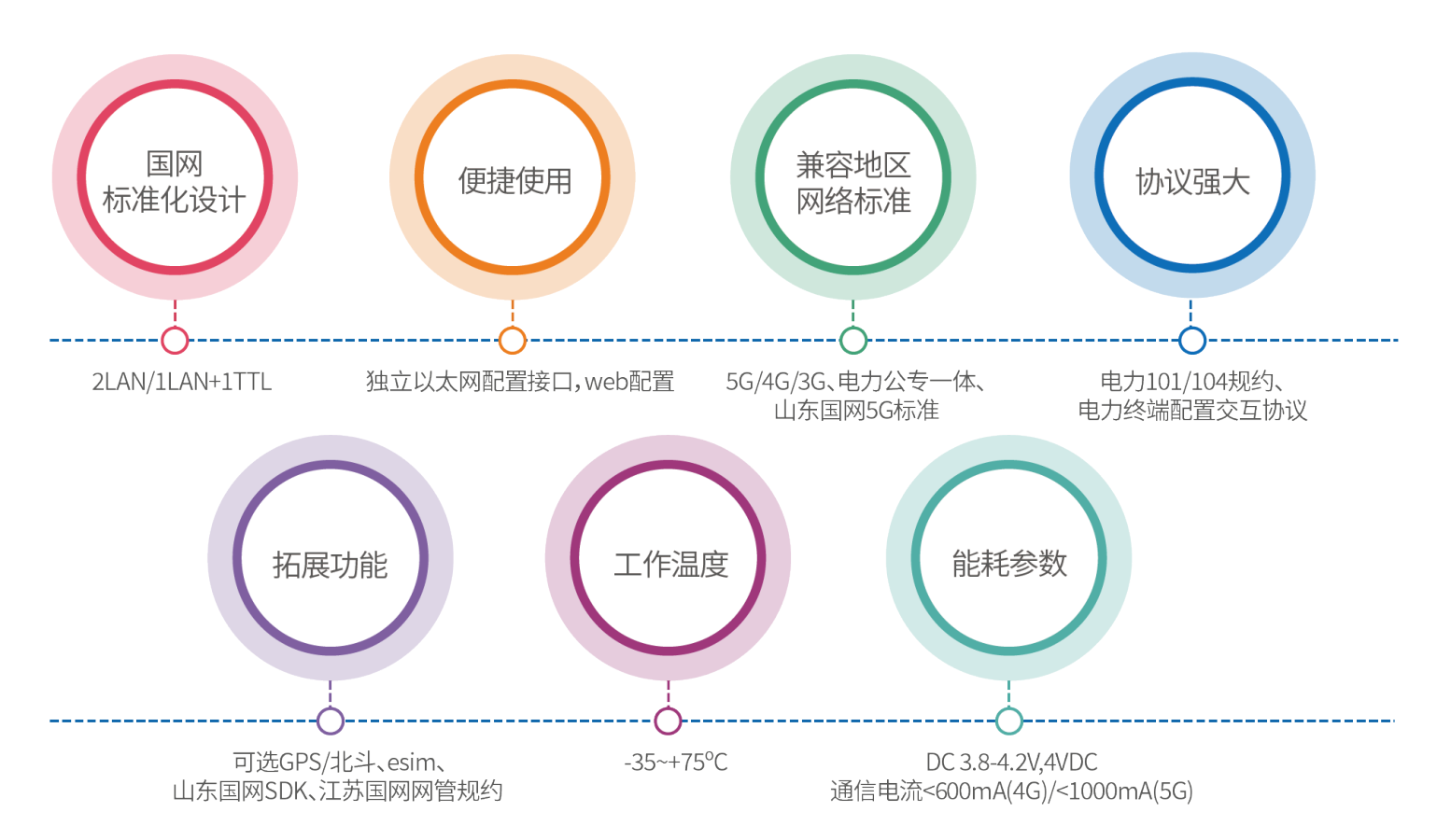

爱陆通新标准集中式DTU本地模块-AD7028L已广泛应用于最新标准集中式DTU项目，配合4G/5G远程模块AD7028W，双管齐下，为坚强智能电网保驾护航。

·国网新标准：国网标准化设计、支持 LoRa 2.4G 和 470MHz 无线接入。

·丰富接口：提供标准1路LAN、1路TTL、1路USB、1路I2C、网口WEB配置,可直接连接串口设备、以太网设备。

·支持电力组网协议：满足国家电网电力设备物联网节点设备无线组网协议。AD7028L支持《输变电设备物联网节点设备无线组网协议》及《输变电设备物联网微功率无线网通信协议》。

·工业级：工业级 32 位通信处理器、高规格LoRa核心模组，WDT看门狗设计，保证系统稳定。

·可调节功率：发射功率：(5-22dBm)多级功率可调,平均功耗2W。采用完备的防掉线机制，保证数据终端不掉线。

·5VDC/宽温设计：电压DC5V、电源接口内置反相保护和过流、过压保护、防雷保护。宽温设计（-35~+75℃正常工作）。

智能配网应用方案

01系统组成

智能配网系统配用电自动化系统由主站、通信系统、自动化监控终端设备三大部分构成，形成一个完整的信息传输与处理系统，实现对配电网运行的远程管理。对于智能配网系统来说，三大部分中通信系统是实现数据传输的关键和核心，通信系统将主站的控制命令准确地传送到众多的远方终端，且将远方设备运行状况的数据信息收集到控制中心。智能配网通信系统可由多种通信方式组成，主要采用光纤和4G/5G通信方式。

自动化监控终端设备包括馈线终端设备（FTU）、配变终端设备（TTU）、开闭所终端设备（DTU）等。

配网调度中心主站：利用现代电子技术、通讯技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的智能化。

自动化监控终端设备：利用先进的传感测量技术 ,如光学或电子互感器、架空线路与电缆温度测量、电力设备状态在线监测、电能质量测量等技术，采集配网馈线各个节点的状态信息并上报主站。

02系统架构图

03系统原理

集中式DTU采集配网馈线各种数据信息，结合本地通讯模块利用Lora无线方式采集各种环境监测等传感器数据。在DTU通讯管理机上把各种数据统一进行协议转换，转成标准的DLT634.5104/DLT634.5101规约，通过远程通讯模块利用4G/5G/电力1.8G专网对配网调度中心的主站进行数据上送。同时，配网调度中心通过远程通讯模块的网络通道，可实时下发控制命令，实现对现场自动化监控终端设备的实时控制。
