新标准集中式DTU本地模块-AD7028L

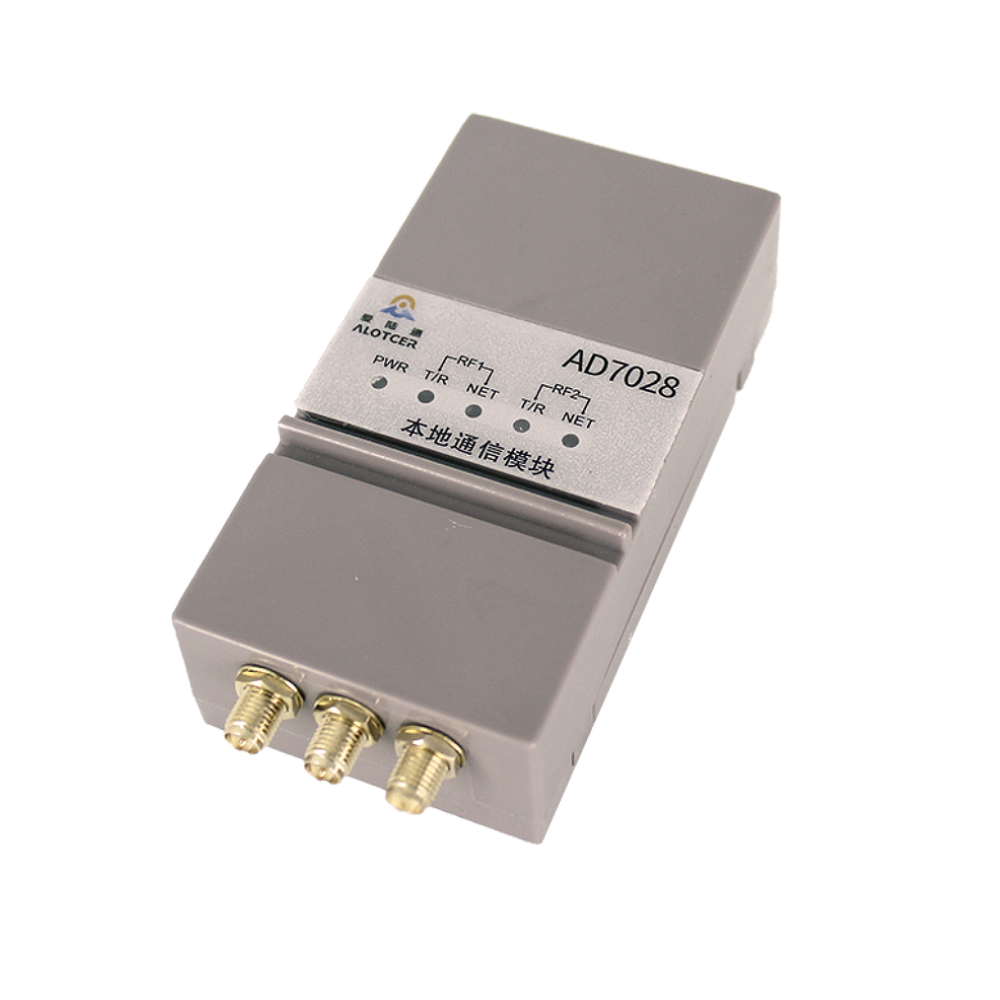

AD7028L——本地通信模块，利用 LoRa 2.4G 和470MHz为用户提供无线短距离小数据传输功能。产品采用高性能的工业级32 位通信处理器和高性能工业级无线通信模块，以嵌入式实时操作系统为软件支撑平台，根据《12千伏一二次融合环网柜（箱）及配电自动化终端（DTU）标准化设计方案（2021版）》规范设计研发的一款新型本地通信模块。该通信模块支持《输变电设备物联网节点设备无线组网协议》及《输变电设备物联网微功率无线网通信协议》，支持LoRa 2.4G和470MHz 无线通信功能。

国网标准国网标准化设计、支持 LoRa 2.4G 和 470MHz 无线接入

丰富接口1路LAN、1路TTL、1路USB、1路I2C、网口WEB配置

电力级标准满足国家电网电力设备物联网节点设备无线组网协议

工业级工业级 32 位通信处理器、高规格LoRa核心模组

可调节功率发射功率：(5-22dBm)多级功率可调,平均功耗2W

耐高温电压DC5V、工作温度-35~+75ºC、51.1x98.49x37.69mm

免费样机申请

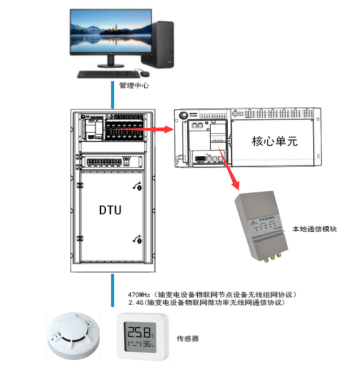

应用场景：新标准集中式DTU本地通信


支持SA/NSA双模5G，提供4G/5G全网通高速网络服务

支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台


支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网


支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量


电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机


产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证


满足5~35VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行

产品属性

产品特点

CPU系统
CPU	工业级32位通信处理器
FLASH	16MB（可扩展至64MB）
DDR2	64MB(CPU内置)
接口参数
UART接口	UART串口,数据通信接口，3.3V电压域，支持RTS/CTS流控串口速率：2400~115200bps，默认115200bps 停止位：1、1.5(可选)、2位校验：无校验、偶校验、奇校验超大缓存：最大可支持10MB串口缓存
以太网接口	支持1路10/100M以太网LAN口。自适应MDI/MDIX，内置15KV ESD保护
天线接口	1个SMA-K接口(470M)，特性阻抗50 欧 2个SMA-J接口(2.4G)，特性阻抗50 欧
电源接口	工业端子，3.81mm间距
复位按钮	拉低复位信号0.2-0.5S系统重启；拉低信号持续8S，可将设备的配置参数恢复为出厂默认值
指示灯	共5个LED灯，指示设备工作状态： PWR：绿色，模块上电指示灯。灯亮表示模块上电，灯灭表示模块失电 T/R(RF1，2.4GHz)：红绿双色，模块数据通信指示灯。红灯闪烁表示模块接收数据，绿灯闪烁表示模块发送数据 NET(RF1，2.4GHz)：绿色，通信模块无线网络状态指示灯。常亮：表明模块处于连接/激活状态，闪烁（4Hz）：表明连接/激活中，常灭：表明模块处于未连接/未激活状态 T/R(RF2，470MHz)：红绿双色，模块数据通信指示灯。红灯闪烁表示模块接收数据，绿灯闪烁表示模块发送数据 NET(RF2，470MHz)：绿色，通信模块无线网络状态指示灯。常亮：表明模块处于连接/激活状态，闪烁（4Hz）：表明连接/激活中，常灭：表明模块处于未连接/未激活状态
网络参数
无线网络	Lora：2.4G/470Mhz
供电参数
供电范围	DC 4.75-5.25V，推荐5VDC
待机电流（5G）	<120mA@5VDC
通信电流	<400mA@5VDC
机械参数
设备外壳	铁壳
外形尺寸	98.5x51.2x37.6mm（不包含配件）
重量	73g（不包含配件）
安装方式	挂耳式或DIN 35mm导轨式（选配）
环境参数
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
