1. 打开开关

协议转换器：功能总开关

显示报文：可在日志显示modbus采集到的值

开启缓存：类似于串口缓存

重复性检查：如果采集到的值跟上次采集一样，则不上报平台

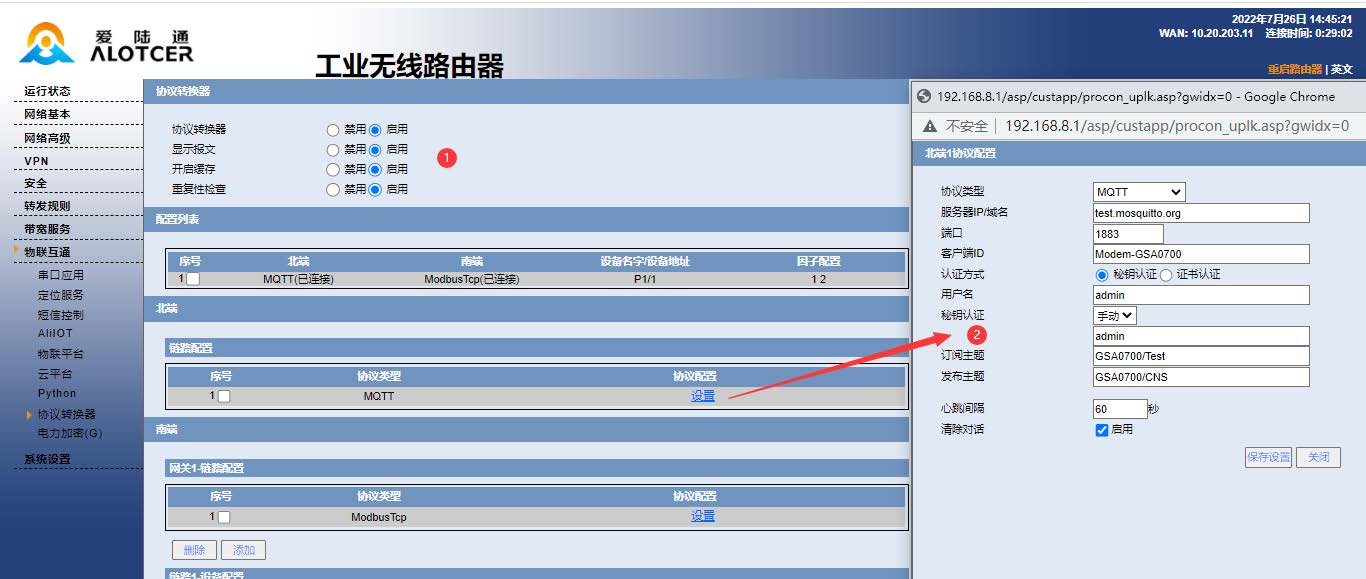

2. 配置北端协议（对上）

点击北端的“设置”在拓展界面，选择MQTT协议，并填入对应的MQTT服务端的连接参数即可，配置完点击“保存设置”

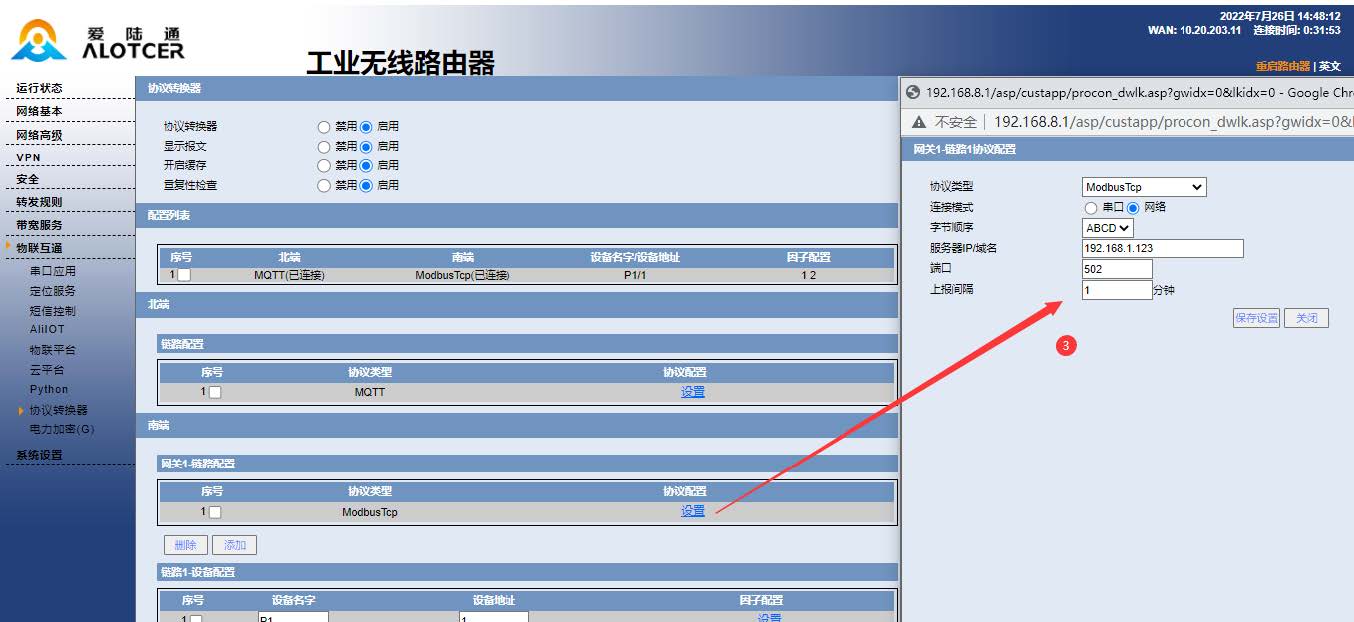

3. 配置南端协议（对下）

点击南端“设置”，在拓展界面配置ModbusTCP（网络），或者ModbusRTU（串口）以及还可以选择ModbusRtuOverTCP

并配置对应的字节顺序，以及串口参数或者网络参数，上采集并报间隔最低可设1秒，点击“保存设置”

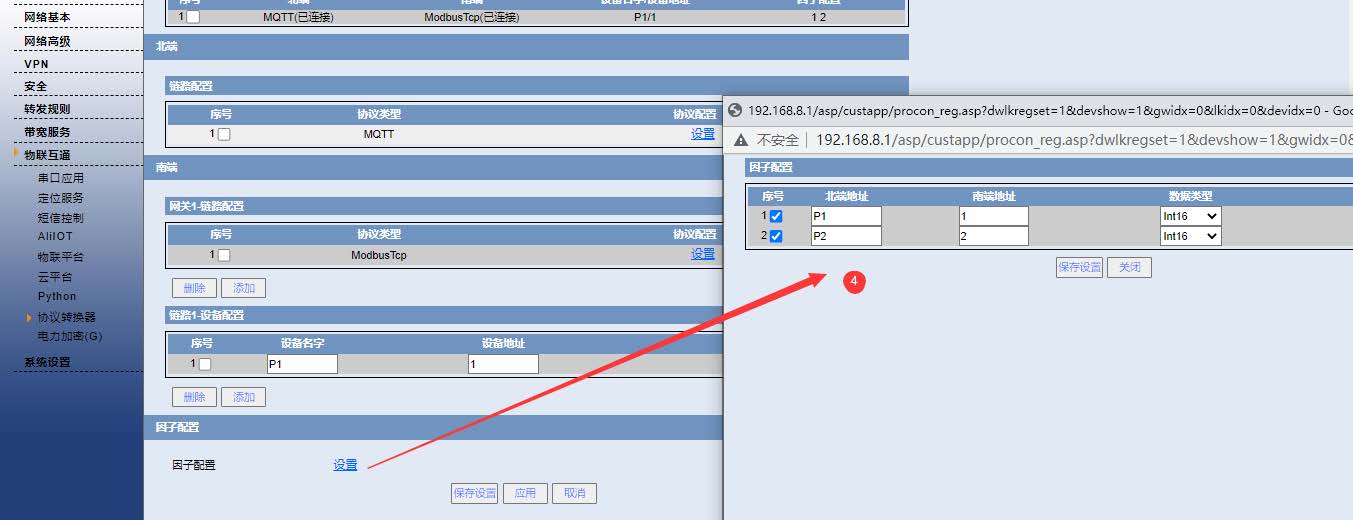

4. 配置因子

因子：用来设置南北端数据映射关系，在modbus中，南端地址是寄存器起始地址位，北端地址是上报平台的因子。

例如下图两个因子配置

采集寄存器1的值，用P1上报，上报数据类型int16

采集寄存器2的值，用P2上报，上报数据类型int16

5. 配置modbus设备通道（连接多台时，可配多个通道）

①设备名字：在上报的JSON格式中，对应device字段

②设备地址：是Modbus从机地址

③关联通道因子，勾选此通道下需要采集的上报的因子项（因子需提前配置好，一条因子只能一个通道使用）

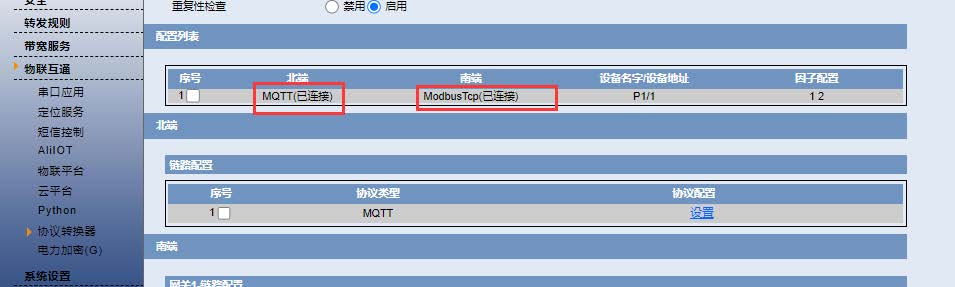

6. 通道状态确认

如下图，可以看到南北端均已连接成功，且可以看到通道和关联的因子项

注意：如果北端没有配置，南端则也不会启动

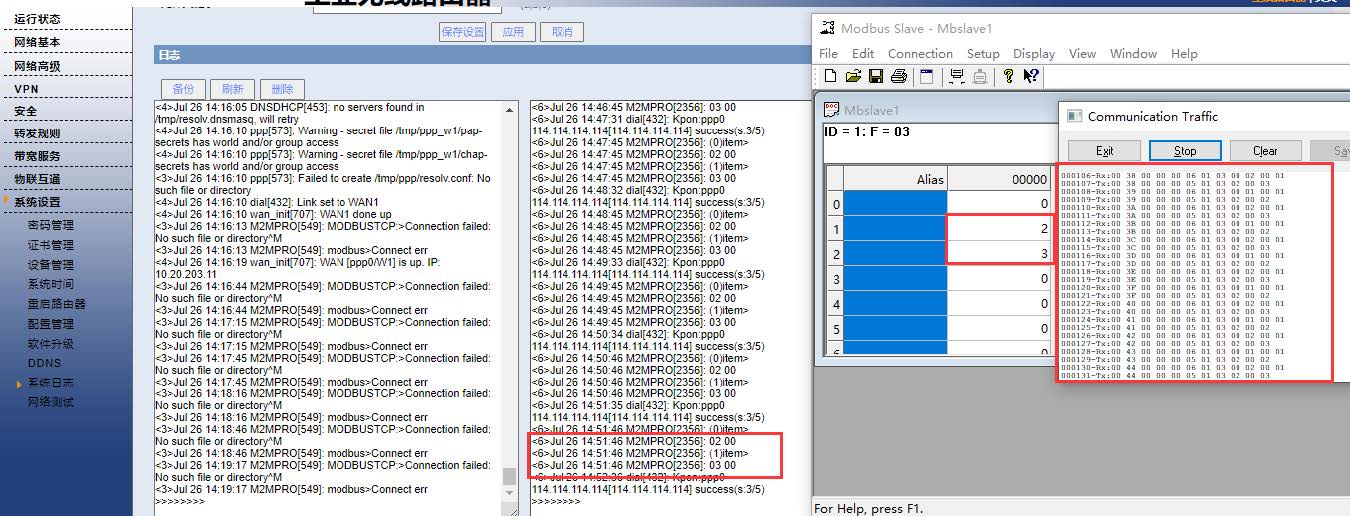

7. 日志分析

可以从日志中，查看到对应因子modbus采集的实际值

8. 上报MQTT的JSON

格式如下：

{

 "device":"dev_001",

 "参数1":1.22,

 "参数2":2.33,

 "参数3":2.33,

 "参数4":2.33,

 "参数5":2.33,

 "参数6":2.33,

 "timestamp";1661335169

}

其中参数定义如下：

device：使用协议转换器里面下链通道上“设备名字”，可自定义

参数X：北端地址

数值：采集上来的值

timestamp：采集时间，时间戳格式，模块自身时间为准

以文档的配置后，实际的上报报文：

{

 "device":"P1",

 "P1":2,

 "P2":3,

 "timestamp";1661335169

}

Ps：采集值如果选择string数据类型，上报会带双引号，如 "参数1":"1.22",

#5G MQTT网关产品AR7088H介绍#

产品特点

1、5G全网通、SA/NSA双模、兼容4G/3G/2G

2、3路LAN（一路可为WAN）、1路RS232/485

3、可选双卡、GPS、北斗、电力加密、公专一体、WIFI

4、MQTT、Modbus TCP、OPC UA、Ntirp、DTU功能

5、IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

6、Linux系统、支持python、C++二次开发

7、9~35VDC(电力版9~60VDC)、在线不通信1.4W,通信1.9W(12V)

8、工作温度-35~+75ºC、产品尺寸107x98x24mm

产品展示

应用场景

电力有线/无线硬件加密专网

光伏并网4G/5G组网

小体积3网口工业CPE应用
