5G RTU是什么 RTU系统组成介绍

发布时间:2022-04-27浏览:4612

RTU中文全称为远程终端系统。RTU是一种远端测控单元装置,基于4G/5G/Ethernet /NB-IOT/LoRa等通信功能,负责对现场信号、工业设备的监测和控制。



5G RTU是构成企业综合自动化系统的核心装置,通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成,由微处理器控制,并支持网络系统。它通过自身的软件(或智能软件)系统,可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。




一、RTU的典型功能,可以实现四遥功能



遥测(YC),采集并传送运行参数,包括各种电气量(线路上的电压、电流、功率等量值)和负荷潮流等。



遥信(YX),采集并传送各种保护和开关量信息。



遥调(YT),接受并执行遥调命令,对远程的控制量设备进行远程调试,如调节发电机输出功率。



遥控(YK),接受并执行遥控命令,主要是分合闸,对远程的一些开关控制设备进行远程控制。




二、5G RTU主要功能

  1)定时采集/上报/存储雨量、水位、流量、水质及其它传感器数据。

  2)预警触发加报雨量、水位、流量、水质及其它传感器数据。

  3)远程召测雨量、水位、流量、水质及其它传感器数据。

  4)时间自动校准,无累积上报延时,支持GPRS校时。

  5)支持门禁、市电、蓄电池、水泵状态、数据超限等实时告警功能。

  6)支持远程及本地(键盘和USB)参数配置。

  7)支持硬件看门狗功能,不死机,保持长久在线。

  8)支持远程程序升级,支持USB程序升级。

  9)远程、本地查询及导出历史数据。

  10)支持数据掉电保护功能。

  11)支持人工置数。

  12)支持摄像头图片抓拍功能。

  13)刷卡功能:一机多卡,一机一卡。

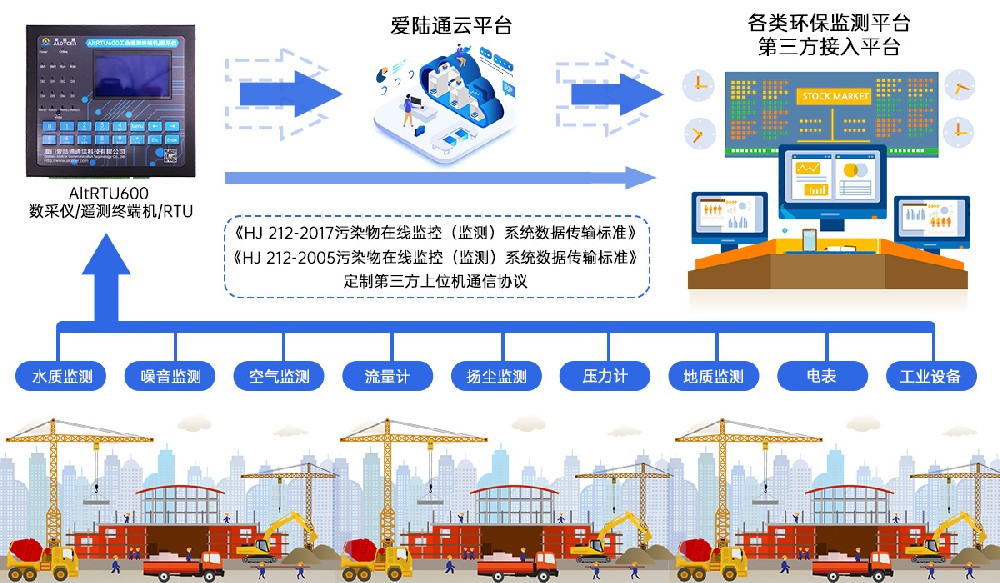

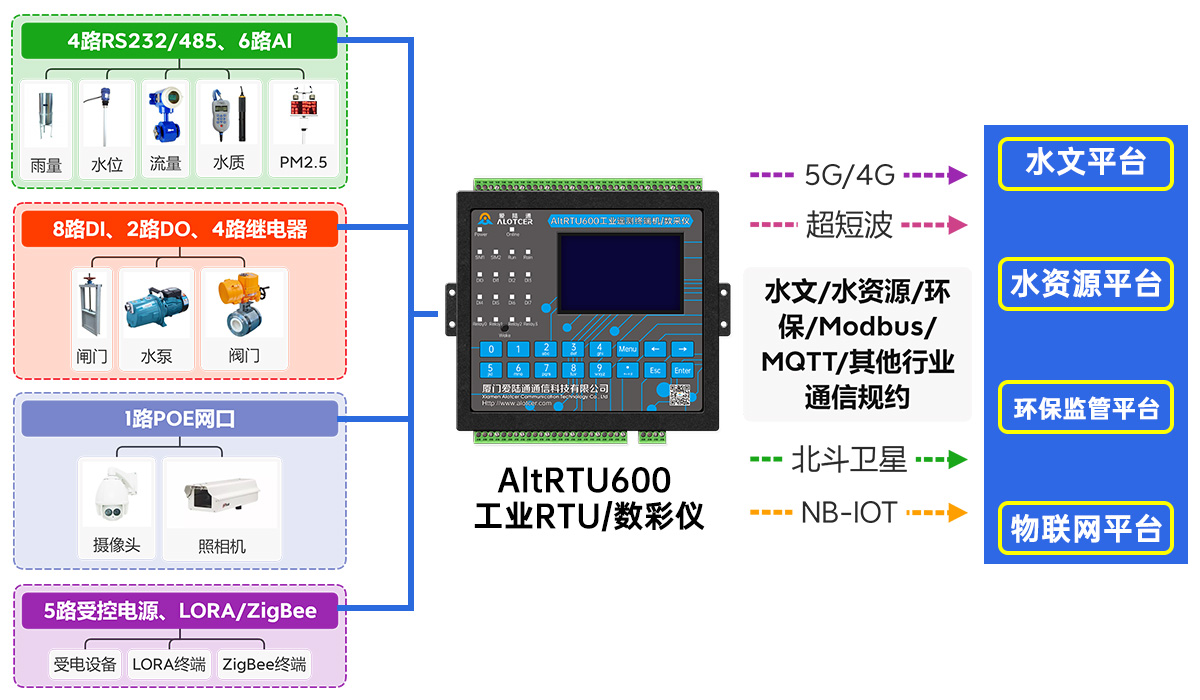

三、5G RTU系统组成及拓扑结构



RTU的主板与远动主站和厂内设备等外围回路通信主要采用通用的RS232接口。此外RTU的主板上还配有双网卡,通过以太网口组成联系主站的104通道。



RTU的数据采集模块的硬件组成,是应用企业内部专用的数据总线,将不同功能的采集板串接到一起,再通过专用的接口与RTU主机联系。这样的好处是当外围设备增加,需要扩大数据采集范围时,可以通过采集模块的串接扩展,就能轻松完成数据采集测点的增加。同时这种拓扑结构也对硬件和联接电缆的可靠性提出了更高的要求,一旦有节点的接口发生故障,那么在拓扑图中从它以后的采集模块均不能正常工作。

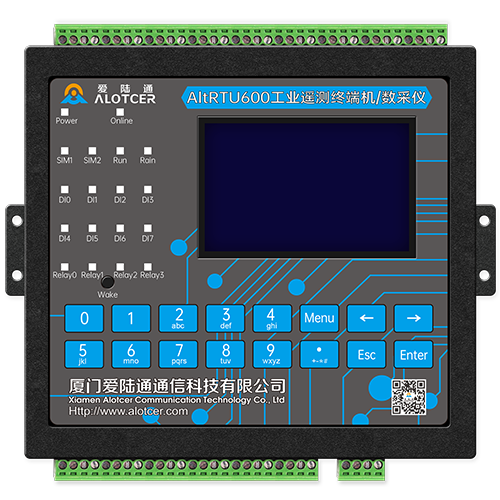

四、5G RTU AltRTU600产品特点

 5G全网通,兼容SA/NSA/4G全频段,支持GPS/北斗功能

◆ 北斗报文通信,支持5G/北斗双通道并发、互备

 5G在线<12mA@12VDC,休眠待机<1mA@12DVC,高速通信平均60mA@12VDC

 4RS232/485110/100M以太网、4路继电器、多路IO

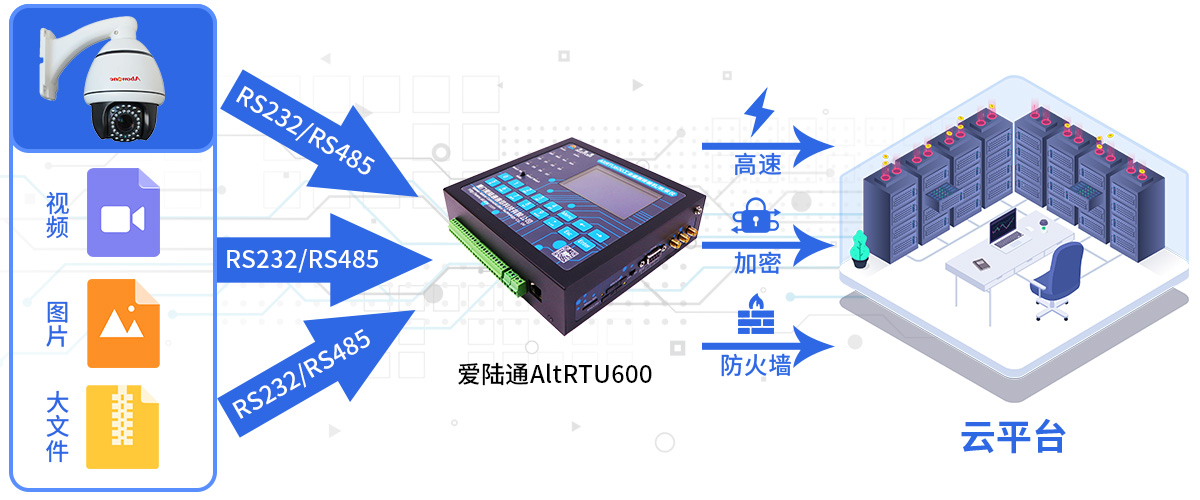

5G遥测终端机RTU满足超低功耗外接网口摄像头图片抓拍高速上传应用需求

◆支持MQTT/Ntirp,兼容华为/阿里/电信/移动等主流IOT物联网平台

◆选配定制NB-IOTLORAZigBee433VHF超短波等通信功能

◆支持环保212协议、水文/水资源/气象通信规约、Modbus/ModbusTCP,支持协议定制
