5GRTU遥测终端机在远程测控装置中有什么重要作用

发布时间:2022-05-11浏览:1181

一、5G RTU遥测终端机概述


  5G RTU/遥测终端机是一种远端测控单元装置,负责对现场信号、工业设备的监测和控制。与常用的可编程控制器PLC相比,5G RTU遥测终端机通常要具有优良的通讯能力和更大的存储容量,适用于更恶劣的温度和湿度环境,提供更多的计算功能。正是由于RTU完善的功能,使得RTU产品在SCADA系统中得到了大量的应用。


  5G RTU遥测终端机是安装在远程现场的电子设备,用来监视和测量安装在远程现场的传感器和设备。5GRTU/遥测终端机将测得的状态或信号转换成可在通信媒体上发送的数据格式。它还将从中央计算机发送来得数据转换成命令,实现对设备的功能控制。


  监视控制和数据采集是一个含义较广的术语,应用于可对安装在远距离场地的设备进行中央控制和监视的系统。SCADA系统可以设计满足各种应用(水、电、气、报警、通信、保安等等),并满足顾客要求的设计指标和操作概念。SCADA系统可以简单到只需通过一对导线连在远端的一个开关,也可复杂到一个计算机网络,它由许多远程终端设备(RTU)组成并与安装在中控室的功能强大的微机通信。SCADA系统的远程终端设备可以用各种不同的硬件和软件来实现。这取决于被控现场的性质、系统的复杂性、对数据通信的要求、实时报警报告、模拟信号测量精度、状态监控、设备的调节控制和开关控制。


  由于铁路调度室远离铁路线路现场,因此,铁路沿线需要设置多个远动分站。毋庸置疑,铁路沿线变电站、箱变是企业生产的核心和动力源泉,它关系着安全生产和人体安危。变电站、箱变的安全管理也是铁路监控系统的一个重要环节。通常变电站、箱变与铁路生产调度中心往往相距较远,必须采用远动技术,在变电站、箱变设置远动终端即RTU,与调度中心计算机通过信道相连接,5GRTU/遥测终端机与调度中心之间通过远距离信息传输完成RTU的远方监控功能。5GRTU/遥测终端机与主站配合可以实现三遥功能,即:遥测、遥信、遥控。




  二、5G RTU遥测终端机的主要作用


  1、采集状态量并向远方发送,带有光电隔离,遥信变位优先传送;
  2、采集数据量并向远方发送,带有光电隔离;
  3、直接采集系统工频电量,实现对电压、电流、有功、无功的测量并向远方发送 ,可计算正反向电度;
  4、采集脉冲电度量并向远方发送,带有光电隔离;
  5、接收并执行遥控及返校;
  6、程序自恢复;
  7、设备自诊断(故障诊断到插件级);
  8、设备自调;
  9、通道监视;
  10、接收并执行遥调;
  11、接收并执行校时命令(包括GPS对时功能 选配);
  12、与两个及两个以上的主站通讯;
  13、采集事件顺序记录并向远方发送;
  14、提供多个数字接口及多个模拟接口;
  15、可对每个接口特性进行远方/当地设置;
  16、提供若干种通信规约,每个接口可以根据远方/当地设置传输不同规约的数据;
  17、接受远方命令,选择发送各类信息;
  18、可转发多个子站远动信息;
  19、当地显示功能,当地接口有隔离器;
  20、支持与扩频、微波、卫星、载波等设备的通讯;
  21、选配及多规约同时运行,如DL451-91 CDT规约,同进应支持POLLING规约和其他国际标准规约(如DNP3.0、SC1801、101规约);
  22、可通过电信网和电力系统通道进行远方设置。

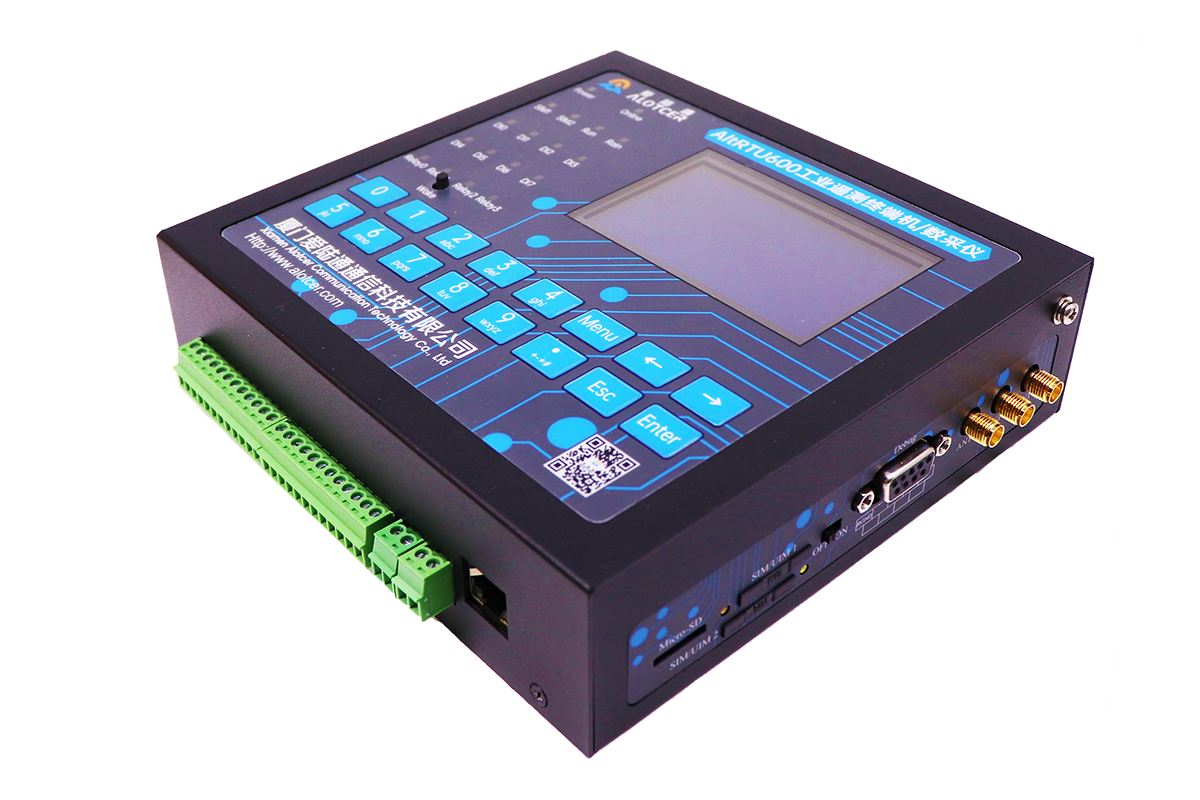

AltRTU600 5G RTU遥测终端机



► 5G全网通,兼容SA/NSA/4G全频段,支持GPS/北斗功能

► 北斗报文通信,支持5G/北斗双通道并发、互备

► 5G在线<12mA@12VDC,休眠待机<1mA@12DVC,高速通信平均60mA@12VDC

► 4路RS232/485、1路10/100M以太网、4路继电器、多路IO口

► 满足超低功耗外接网口摄像头图片抓拍高速上传应用需求

► 5G RTU遥测终端机 支持MQTT/Ntirp,兼容华为/阿里/电信/移动等主流IOT物联网平台

► 选配定制NB-IOT、LORA、ZigBee、433、VHF超短波等通信功能

► 支持环保212协议、水文/水资源/气象通信规约、Modbus/ModbusTCP,支持协议定制
