随着全球环境问题日益严重，人们对环保的关注度也在逐渐增加。在这种背景下，物联网技术被广泛应用于环保领域，成为寻找解决方案的重要工具。环保物联网解决方案通过将物理世界与数字世界相连接，实现对环境数据的实时监测、分析和管理，为减少资源浪费、降低环境污染、提高环境质量提供了新的途径。

系统功能

系统可实现以下功能：

1、实时监测：‌通过使用传感器、‌摄像头等设备，‌对城市中的环境情况进行实时监测，‌确保数据的及时性和准确性。‌

2、环保物联网系统解决方案：‌利用传感器网络、‌数据分析、‌控制系统等技术，‌实时监测环境数据，‌采取措施降低环境污染。‌

3、远程管理：‌通过云平台，‌用户可以随时随地进行数据监控和管理，‌便于快速响应和处理。‌

4、远程控制： ‌用户可以随时通平台控制RTU的各个开关接口，方便设备的使用。

5、功能拓展：‌支持与其他系统联用，‌如智慧照明、‌污水处理监控系统等，‌为城市规划和管理提供数据支持。‌

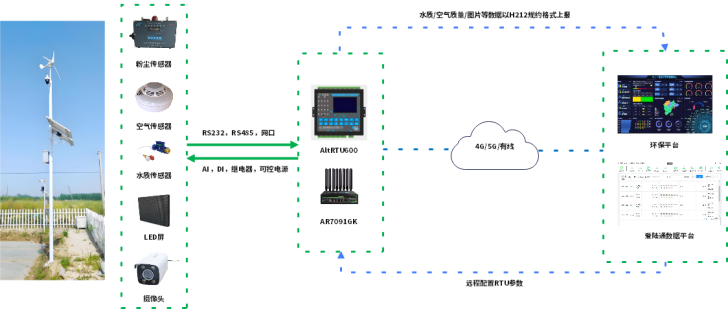

系统架构图

系统原理

前端：使用RS485/232，以太网，及AI/DI等I/O接口对传感器进行数据采集。

通信：利用5G/4G/北三等方式对接用户平台，进行数据上报。

后端：设备可以将水质/空气质量/图片等数据采集上报给数据平台；数据平台可以远程配置RTU参数。

主要涉及功能:协议采集，I/O采集，数据处理及存储，协议转换及传输

系统组成描述

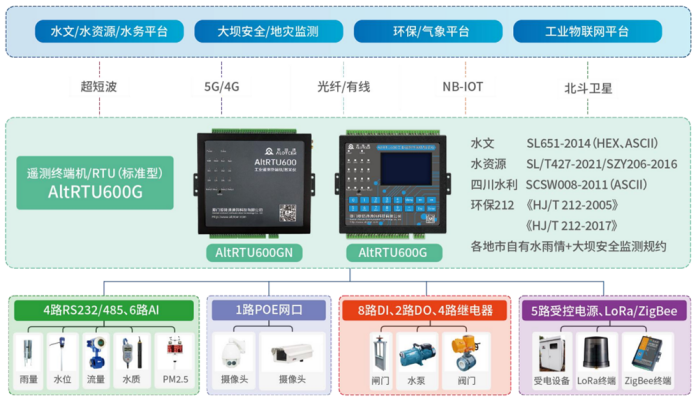

RTU/水利遥测终端机

RTU具备多种类型的接口，前端各类传感器统一接入RTU，RTU通过内部预设好的业务逻辑规则对传感器进行采集和控制，而后对数据进行整理和计算，通过有线/无线网络发到数据平台。

1、4路RS232/485串口、6路AI模拟量、8路DI数字量、2路DO和4路继电器；

2、可接串口、网口摄像头图片抓拍；

3、5路可控电源，可灵活控制传感器运行状态。

4、内置5G、4G、北斗短报文、网口通信功能。

水利视频RTU/电力通信管理机/边缘计算网关/CPE-AR7091GK

1. 双5G模组、双模双卡、1路千兆WAN口/光口、4路千兆LAN口

2. 1路雨量、2路AI、2路DI、1路CAN、2路继电器、2路受控电源、2路RS232、7路RS485、2.4/5G双频高速WIFI、可选WIFI6

3. 可选GPS/北斗/脉冲、基站/B码对时、电力加密/公专/esim

4. 特色功能：软硬件模块化架构，支持IO接口板自定义定制

5. 具备各省份水文、水资源、环保212、MQTT等规约和认证

6. Modbus RTU、Modbus TCP、OPC UA、Ntirp、DTU功能

7. IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

8. 高性能双核CPU、Linux系统、支持python、C++二次开发

9. 支持主流PLC协议、可选101/104/DNP3.0/DLT645等

10. DC 9~35V、在线不通信5.9/5.7W&通信6.5/7.2W(4G/5G)，工作温度-40~+75ºC、产品尺寸209x150x55mm

前端传感器/设备

LED屏：RTU通过LED控制卡的协议将数据写入到屏上实时显示空气质量，水质等信息。

摄像头：摄像头通过串口或者网口连接RTU。通过设置定时抓拍：到达定时时间或者定时抓拍间隔后实时获取现场照片；入侵抓拍：有人入侵现场电子围栏范围或者现场有物件移动时抓拍照片；联动报警抓拍：采集值超出设定报警范围时抓拍现场照片。抓拍到照片的同时通过FTP、环境规约上传照片到指定网络服务器。

传感器：采集各种环境参数，比如水质粉尘等数据，实时上报平台。

数据平台

终端的相关数据是直接发到数据平台上，爱陆通可提供配套的数据平台软件。数据平台具有的功能：

查看设备在线状态显示，现场采集数据的展示

历史数据及历史图片存储+报表

阈值/上下限告警功能，RTU的开关(DI/K)接口状态的显示

具备开关按钮，通过相关按钮，控制RTU的各个开关接口

远程配置/重启/升级/管理RTU

远程RTU日志调取，分析排查

也可以远程控制RTU自带的可控电源/DO/继电器等控制外部的运行设备。

系统优势

1、系统具备创新性功能，支持5G、内置北斗短报文芯片、串口+网口摄像头图片抓拍、掉电报警等差异化实用功能。

2、开放式传感器配置功能，参数自定义，无需做驱动协议开发工作

3、5G/4G无线高带宽传输，不受布线距离等限制，支持高频大数据上报，满足数据实时性

4、支持多种接口，满足基本仪器对接，方便采集控制终端
