串口通信基础

在工业网关数据传输领域，通信方式主要分为串行通信与并行通信。数据传输通常以字节为单位，一个字节包含8个位。并行通信为直观理解，会使用8根线，每根线对应一个位，一次传输即可完成一个字节的数据传递。

与之相对的串口通信，仅通过一根线传输数据，每次只能传输一个位。若要传输一个字节，就需要进行8次传输操作。其中，异步串口通信凭借一根线就能实现数据发送，极大简化了传输过程。串口通信在实际应用中，主要分为232、485、422三种通信方式，每种方式都有其独特的应用场景与特性。

RS232接口标准

RS232通信接口由RX（接收）、TX（发送）、GND（地线）三根线构成。在连接时，TX与RX交叉相连，即发送端的TX接接收端的RX，GND则直接相连。这种设计使得发送和接收分别由不同线路处理，实现了全双工通信，即设备能够同时进行数据的发送与接收操作。

RS232接口标准诞生较早，在早期电子设备通信中发挥了重要作用，但随着技术发展，其局限性也逐渐显现。例如，接口信号电平值较高，容易对接口电路芯片造成损坏，且与TTL电平不兼容，需要额外配置电平转换电路才能与TTL电路连接；传输速率方面，异步传输时波特率仅为20Kbps，难以满足高速数据传输需求；采用共地传输形式，使用一根信号线和一根信号返回线，容易产生共模干扰，抗噪声干扰能力较弱；传输距离有限，标准最大传输距离为50英尺，实际应用中通常只能达到50米左右。

RS485接口标准

RS485基本概念

为解决RS232通信距离受限的问题，RS485应运而生。它采用差分信号进行传输，仅需两根线，通常标记为+、-或A、B。A、B两根线的差分电平信号作为数据信号传输载体，发送和接收都依赖这两根线完成。不过，这种设计使得RS485每次只能进行发送或接收操作，属于半双工通信方式，在通信效率上相较于RS232的全双工有所降低。

RS485系统结构与通信方式

RS485只能构建主从式结构系统，通信方式为主站轮询。主站按照一定顺序依次向从站发送查询指令，从站收到指令后进行响应。这种通信方式在实时性和可靠性方面存在一定不足，当系统规模较大、从站数量较多时，主站轮询所需时间增加，可能导致部分从站数据传输延迟，影响系统整体性能。

RS422通信特点

RS422通信标准旨在兼顾RS232的全双工特性与RS485的长距离传输优势。在实际产品标注中，有时会看到485 - 4和485 - 2的标识，这主要是为了方便区分线路数量。485 - 2表示使用2根线进行通信，485 - 4则表示使用4根线，4根线的设计在一定程度上优化了通信性能。

RS232与RS485接口对比

RS232接口的不足

RS232接口因出现时间较早，存在诸多不足。信号电平值高不仅容易损坏接口电路芯片，还因与TTL电平不兼容，增加电路设计复杂度；传输速率低，在异步传输时20Kbps的波特率难以满足现代高速数据传输需求；共地传输形式易产生共模干扰，抗噪声干扰能力弱，在电磁环境复杂的场景下，数据传输稳定性受影响；传输距离有限，限制了其在远距离通信场景中的应用。

RS485接口的优势

针对RS232的不足，RS485进行了多方面改进。电气特性上，逻辑“1”以两线间电压差为 +（2 - 6）V表示，逻辑“0”以两线间电压差为 -（2 - 6）V表示，接口信号电平降低，不易损坏芯片，且与TTL电平兼容，方便与TTL电路连接；数据最高传输速率可达10Mbps，能满足高速数据传输需求；采用平衡驱动器和差分接收器组合，抗共模干扰能力增强，在复杂电磁环境下也能保证数据稳定传输；最大传输距离标准值为4000英尺，实际可达3000米，且具有多站能力，总线上允许连接多达128个收发器，便于构建设备网络。

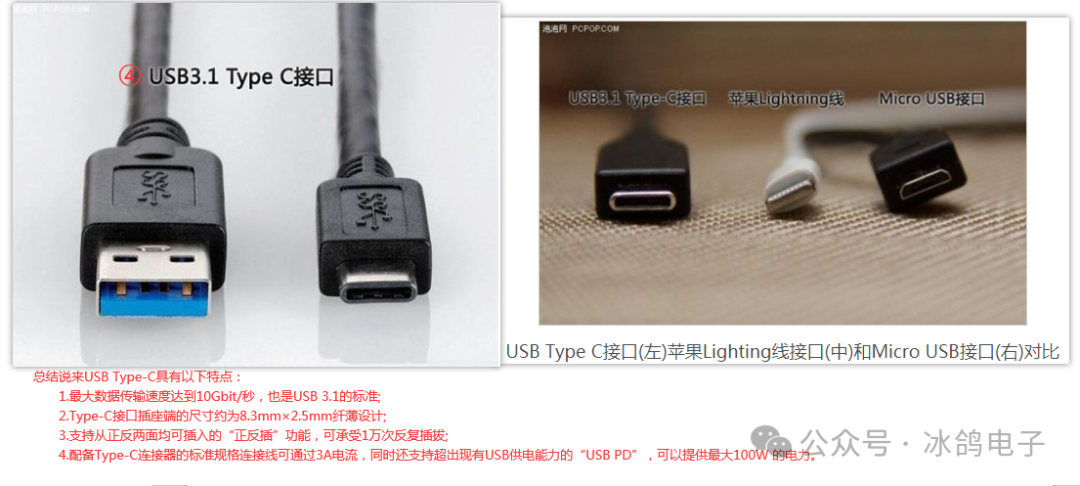

USB与TYPE - C接口

（图源公众号：冰鸽电子，侵删）

USB接口

USB接口作为一种广泛应用的通用串行总线接口，具有即插即用、热插拔等优点。它支持多种数据传输模式，包括低速（1.5Mbps）、全速（12Mbps）、高速（480Mbps）和超速（5Gbps）等，能够满足不同设备的数据传输需求。USB接口在计算机与外部设备连接中发挥着重要作用，如连接鼠标、键盘、移动硬盘、打印机等设备，极大方便了设备的使用与数据交换。

TYPE - C接口

TYPE - C接口是USB接口的一种新型接口形式，具有诸多优势。它采用对称式设计，正反面均可插入，解决了传统USB接口插拔困难的问题；支持更高功率的电力传输，最高可达100W，能够为笔记本电脑等设备快速充电；数据传输速率进一步提升，支持USB3.1标准，最高可达10Gbps；还具备视频传输功能，可连接显示器等设备，实现数据、电力、视频一体化传输，成为未来电子设备接口发展的重要方向。
