5G/4G RTU常见问题汇总 RTU故障解析指南
时间:2021-04-27浏览:1877
5G/4G RTU集传统工业5G/4G RTU与全网通/4G/3G/2G数据传输功能于一体,实现采集、计数、控制、存储、报警及传输等综合功能。同时还兼容了5G/全网通/4G/3G/2G IP MODEM的数传功能。与单独采购采集器、DTU相比,性价比高,有效节约项目投资。今天我们就来看看5G/4G RTU常见的一些问题。
一、5G/4G RTU电源故障
单个电源工作指示灯灭,检查220V交流输入是否正常,正常则更换电源模块,无交流输入或电压值不正常,更换从空开到该电源模块的接线。
两个电源模块工作指示灯灭,检查电源模块220V交流输入是否正常,正常则更换电源模块,无交流输入或电压值不正常,检查从空开到该电源模块的接线,有虚接或短接情况,马上更换,若空开处无电压,通知水电队检查从配电柜到RTU的供电。
二、5G/4G RTU控制器故障
1、主CPU工作指示灯光不亮或有故障代码,若未自动切换到备用CPU,立即手动切换到备用CPU。将主CPU的恢复出厂默认设置,重新下装程序,再将该拨码拨回原位置,上电后显示“BA”为正常,否则更换新的CPU,组态并下装程序;
2、备用CPU工作指示灯光不亮或显示除“BA”之外的代码,按上述步骤;
三、5G/4G RTU通讯CPU故障
1、通讯CPU工作指示灯灭,检查接线供电,接线供电正常,更换通讯CPU;
2、通讯CPU的以太口工作指示灯不亮,查看网线两端是否插紧,若已插紧,与主控室联系,更换BB交换机的其他以太口,对通讯CPU执行PING命令,PING得通,则更换BB交换机,PING不通,则更换CPU。
四、5G/4G RTU冗余切换模块故障
冗余通讯模块指示灯灭,与主控室联系,更换冗余切换模块,若仍未正常,更换背板。
五、5G/4G RTU中IO板卡故障
1、巡检发现单块IO板卡的工作灯灭;
◆ 若该卡件所接仪表不涉及到关井,与主控室联系,将该卡件插入备用插槽;
◆ 若该卡件所接仪表涉及到关井,将RTU关井信号线摘除,与主控室联系,将该卡件插入备用插槽,待卡件正常后恢复关井信号线;
2、巡检发现所有IO板卡的工作灯(绿灯)灭,检查通讯CPU是否上电;
◆ 未上电,给通讯CPU上电,若卡件仍未正常,更换背板;
◆ 已上电,更换背板;
3、正常工作的仪表所接通道为红色,断开仪表回路,用信号发生器模拟一个4-20mA的电流信号送入卡件,与主控室联系;
◆ 上位机数据显示不正常,则该通道坏,更换通道;
一、5G/4G RTU电源故障
单个电源工作指示灯灭,检查220V交流输入是否正常,正常则更换电源模块,无交流输入或电压值不正常,更换从空开到该电源模块的接线。
两个电源模块工作指示灯灭,检查电源模块220V交流输入是否正常,正常则更换电源模块,无交流输入或电压值不正常,检查从空开到该电源模块的接线,有虚接或短接情况,马上更换,若空开处无电压,通知水电队检查从配电柜到RTU的供电。
二、5G/4G RTU控制器故障
1、主CPU工作指示灯光不亮或有故障代码,若未自动切换到备用CPU,立即手动切换到备用CPU。将主CPU的恢复出厂默认设置,重新下装程序,再将该拨码拨回原位置,上电后显示“BA”为正常,否则更换新的CPU,组态并下装程序;
2、备用CPU工作指示灯光不亮或显示除“BA”之外的代码,按上述步骤;
3、CPU的以太口工作指示灯不亮,查看网线两端是否插紧,若已插紧,与主控室联系,更换BB交换机的其他以太口,对该CPU执行PING命令,PING得通,则更换BB交换机,PING不通,则更 换CPU。
三、5G/4G RTU通讯CPU故障
1、通讯CPU工作指示灯灭,检查接线供电,接线供电正常,更换通讯CPU;
2、通讯CPU的以太口工作指示灯不亮,查看网线两端是否插紧,若已插紧,与主控室联系,更换BB交换机的其他以太口,对通讯CPU执行PING命令,PING得通,则更换BB交换机,PING不通,则更换CPU。
四、5G/4G RTU冗余切换模块故障
冗余通讯模块指示灯灭,与主控室联系,更换冗余切换模块,若仍未正常,更换背板。
五、5G/4G RTU中IO板卡故障
1、巡检发现单块IO板卡的工作灯灭;
◆ 若该卡件所接仪表不涉及到关井,与主控室联系,将该卡件插入备用插槽;
◆ 若该卡件所接仪表涉及到关井,将RTU关井信号线摘除,与主控室联系,将该卡件插入备用插槽,待卡件正常后恢复关井信号线;
2、巡检发现所有IO板卡的工作灯(绿灯)灭,检查通讯CPU是否上电;
◆ 未上电,给通讯CPU上电,若卡件仍未正常,更换背板;
◆ 已上电,更换背板;
3、正常工作的仪表所接通道为红色,断开仪表回路,用信号发生器模拟一个4-20mA的电流信号送入卡件,与主控室联系;
◆ 上位机数据显示不正常,则该通道坏,更换通道;
◆ 上位机数据显示正常且与电流值相对应,则卡件通道到仪表接线端子排上线缆断,立即更换接线。
► 5G全网通,兼容SA/NSA/4G全频段,支持GPS/北斗功能
► 北斗报文通信,支持5G/北斗双通道并发、互备

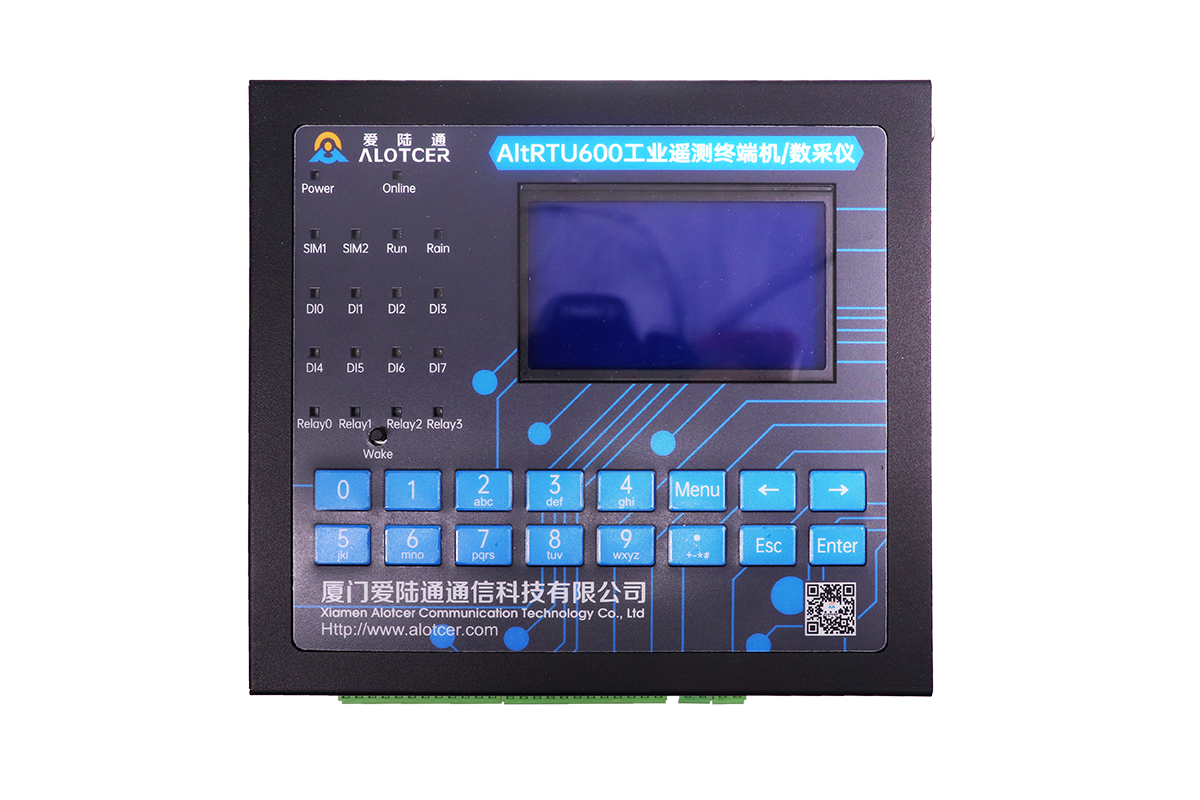

AltRTU600 5G环保数采仪/遥测终端机/RTU
