5G工业DTU/嵌入式通信

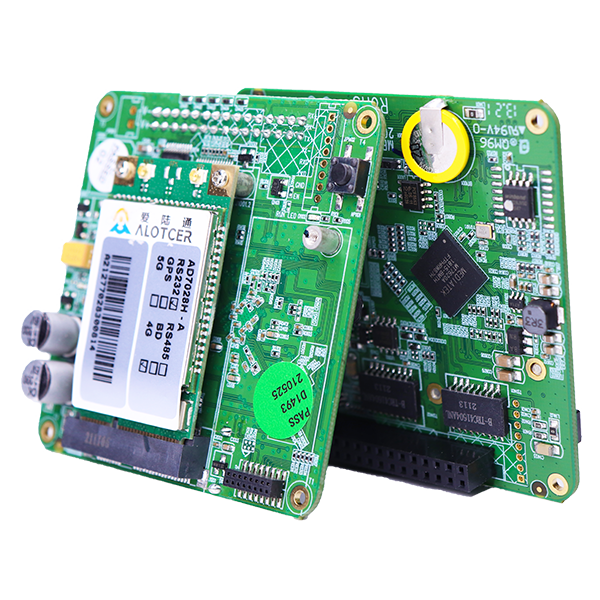

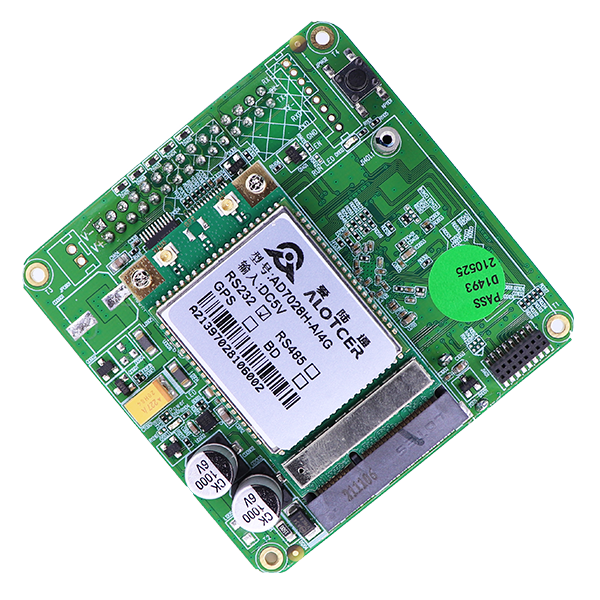

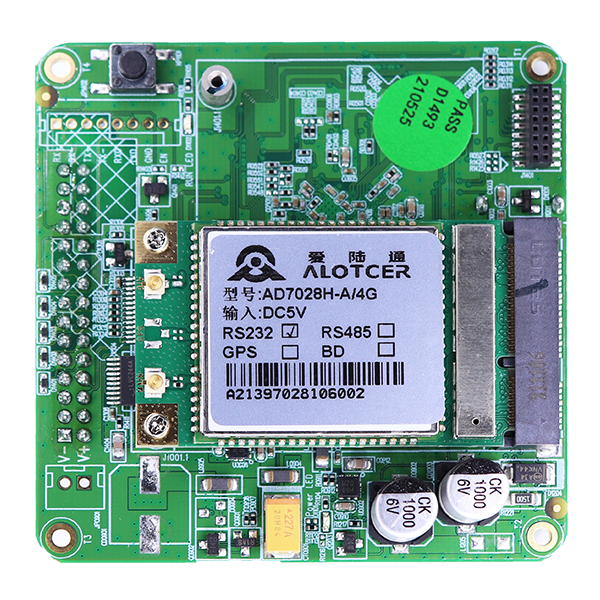

板载工业网关-AD7028H
AD7028H——支持SA/NSA双模5G,提供4G/5G全网通高速网络服务,板载嵌入式设计,电力分布式DTU核心通信板,电力级规格品质,小体积、低成本、易安装兼容强,可灵活嵌入指定主板上。
  • 双模5G5G全网通、SA/NSA双模、兼容4G/3G/2G
  • 双串口2路LAN(1路可为WAN)、2路RS232/485
  • 硬件加密电力101/104规约、电力终端配置交互协议
  • 双卡双待可选双卡、GPS/北斗/脉冲、电力加密/公专/esim
  • MQTTMQTT、Modbus TCP、OPC UA、Ntirp、DTU功能
  • VPN组网IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等
  • 二次开发Linux系统、支持python二次开发
  • 宽压电流DC 4~5.5V、平均功耗:通信2W/在线不通信1.2W
  • 耐高温工作温度-35~+75ºC、产品尺寸70x70x21.6mm

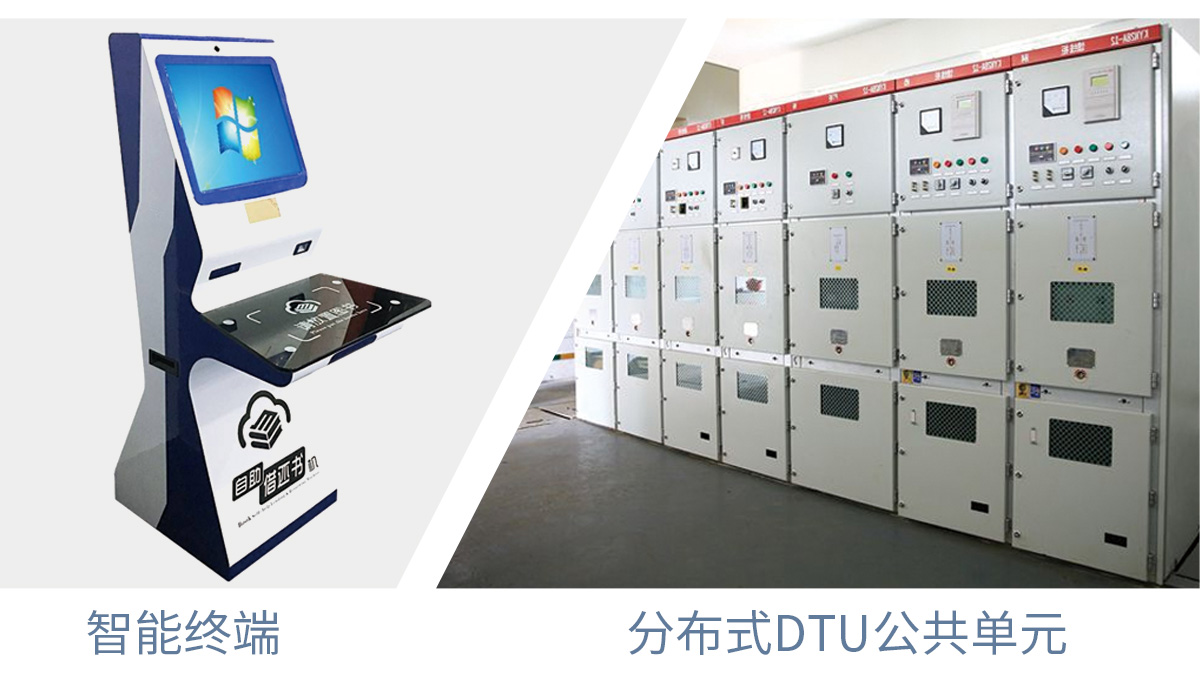

      • 应用场景:分布式/分散式DTU核心通信板 | 板载/嵌入式5G工业路由器应用









          支持SA/NSA双模5G,提供4G/5G全网通高速网络服务


          双网口、双串口、UART(TTL)/RS232/RS485、GPS/北斗通信、Lora等丰富硬件接口

          支持双卡双待+有线宽带三通道智能冗余备份,让通信安全可靠

          支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网






          支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议


          可选配定制VLAN、RIP、OSPF、BGP等网络路由协议








          支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台


          支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能








          支持原始配置参数自定义,包括设备名称、型号,恢复出厂后不丢失









          支持爱陆通远程运维云,能直接网络穿透远程访问客户自己的网口或串口终端设备









          支持爱陆通设备管理平台,可远程对设备进行查看、配置、升级等运维工作,10K+容量








          电力级高规格软硬件方案,独立强大的MCU处理器,多级别看门狗防护,永不宕机









          产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证









          满足5~35VDC宽压,-40~+80ºC抗寒耐高温、防干扰,24小时全天候运行

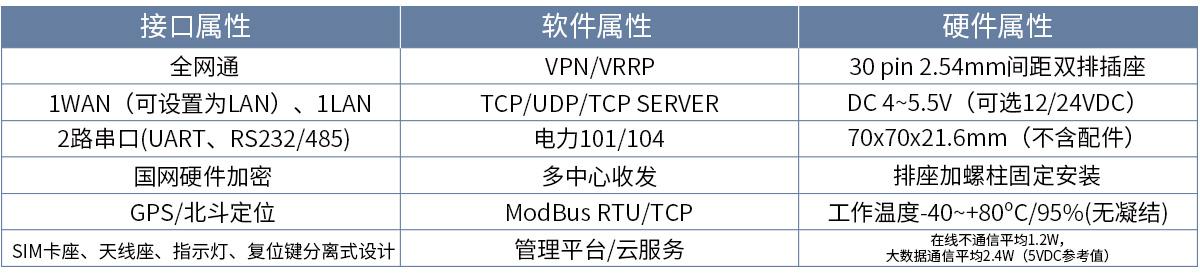

    产品属性


    产品特点

      工业化设计

     采用高性能工业级无线模块

     采用高性能工业级32位通信处理器

     采用金属外壳,保护等级IP30

     宽电源输入(DC 5~35VDC)

     高可靠性设计

     WDT看门狗设计,保证系统稳定

     采用完备的防掉线机制,保证数据终端永远在线

     以太网接口内置1.5KV电磁隔离保护

     RS232/RS485接口内置15KV ESD保护

     SIM/UIM卡接口内置15KV ESD保护

     电源接口内置反相保护和过流、过压保护

     天线接口防雷保护(可选)

     标准易用

     提供标准RS232(或RS485)、以太网和WIFI接口,可直接连接串口设备、以太网设备和WIFI设备

     提供标准有线WAN口(支持标准PPPOE协议),可直接连接ADSL设备

     使用方便,灵活,多种工作模式选择

     智能型数据终端,上电即可进入数据传输状态

     方便的系统配置和维护接口(包括本地和远端WEB和CLI方式)

     强大安全

     支持TCP Server 功能,可同时支持5个TCP 连接

     支持ModBus RTU/TCP 协议转换

     支持双数据中心备份传输及多数据中心同步传输(5个数据中心)

     支持多中心,1-5 个中心

     支持本地和远程在线升级,导入导出配置文件

     支持双数据中心备份传输及多数据中心同步传输

     支持本地日志存储

    支持硬件加密/解密(可选)


    产品规格

     CPU系统

     CPU

     工业级32位通信处理器

     FLASH

     16MB(可扩展至64MB)

     SDRAM

     128MB

     接口参数

     UART0

     数据通信接口,3.3V电压域,与RS232_0不可同时使用

     串口速率:2400~115200bps,默认115200bps

     停止位:1、1.5(可选)、2位

     校验:无校验、偶校验、奇校验

     超大缓存:最大可支持10MB串口缓存

     RS232_0

     标准RS232,数据通信串口,与UART0不可同时使用

     串口速率:2400~115200bps,默认115200bps

     停止位:1、1.5(可选)、2位

     校验:无校验、偶校验、奇校验

     超大缓存:最大可支持10MB串口缓存

     RS232_1/

    RS485(可选)

     标准RS232/RS485(可选),调试串口(可做数据通信)

     串口速率:2400~115200bps,默认115200bps

     停止位:1、1.5(可选)、2位

     校验:无校验、偶校验、奇校验

     超大缓存:最大可支持10MB串口缓存

     WAN口

     1路10/100M以太网WAN口(可配置为LAN口)

     自适应MDI/MDIX,内置1.5KV电磁隔离保护

     LAN口

     1路10/100M以太网LAN口

     自适应MDI/MDIX,内置1.5KV电磁隔离保护

     天线接口

     IPEX 连接器,特性阻抗50 欧。

    注:天线需接无线模块的主天线接口(即标示“M”或“MAIN”的IPEX接口)

     SIM卡信号

     标准SIM卡控制信号,支持1.8/3V SIM/UIM 卡

     电源

     供电范围:DC 4~5.5V

     推荐:DC 5V

     工作电流:<3000mA@5VDC

     复位信号

     保持复位信号低电平8S,可将设备的配置参数恢复为出厂默认值

     网络指示

     Online、DIAL、SIM、RF1、RF2等5个引脚指示网络状态

     调试电源接口

     XH-2接口(2.54mm间距)

     供电范围:DC 4~5.5V

     调试接口

     PH-8接口(2.0mm间距)

     1路10/100M以太网口(与LAN接口为同一路)

     1路RS232_2(与RS232_1为同一路)

     Enable功能(低电平有效,低电平时RS232_1无效)

     调试指示灯

     共2个红色贴片LED灯指示设备工作状态

     Power LED:正常上电后灯亮,断电后灯灭;

     RUN LED:正常运行时闪烁(约1.25Hz),工作异常时长亮或长灭

     复位按键

     长按此按钮8S,可将设备的配置参数恢复为出厂默认值

     SIM/UIM卡接口

    (可选)

     标准翻盖式卡座接口

     支持1.8/3V SIM/UIM 卡

     内置15KV ESD保护

    网络参数

     无线网络

     GSM/GPRS/EDGE:850/900/1800/1900MHz

     CDMA:800/1900MHz

     WCDMA/HSUPA/HSPA+:850/900/1900/2100MHz

     CDMA2000 1x/ EVDO Rev. A:800/1900MHz

     TD-SCDMA:1880-1920/2010-2025MHz(A/F)

     TDD-LTE:Band 38/39/40/41和Band 61/62(专网)

     FDD-LTE:Band 1/2/3/4/5/7/8/13/17/20/25/28

     WAN协议

     支持PPP/PPPOE

     PPP层心跳

     维护与运营商的网络链接,防止被强制休眠,保证拔号链接的稳定性

     网络认证

     支持CHAP/PAP认证

     TCP层心跳

     在TCP层实现对应用服务器的连接侦测

     WIFI参数

     标准及频段

     支持IEEE802.11b/g/n标准

     理论带宽

     IEEE802.11b/g:最高速率达54Mbps

     EEE802.11n:最高速率达150Mbps

     安全加密

     支持WEP、WPA、WPA2等多种加密方式,可选WPS功能)

     供电参数

     供电范围

     DC 5~35V

     标准电源

     DC 12V/1.5A

     通信电流

     <500mA (@12VDC)

     机械参数

     外形尺寸

    70x70x21.6mm(不包含配件)

     重量

     50g(不包含配件)

     环境参数

     工作温度

     -35~+75ºC(-31~+167℉)

     储存温度

     -40~+85ºC(-40~+185℉)

     相对湿度

     95%(无凝结)

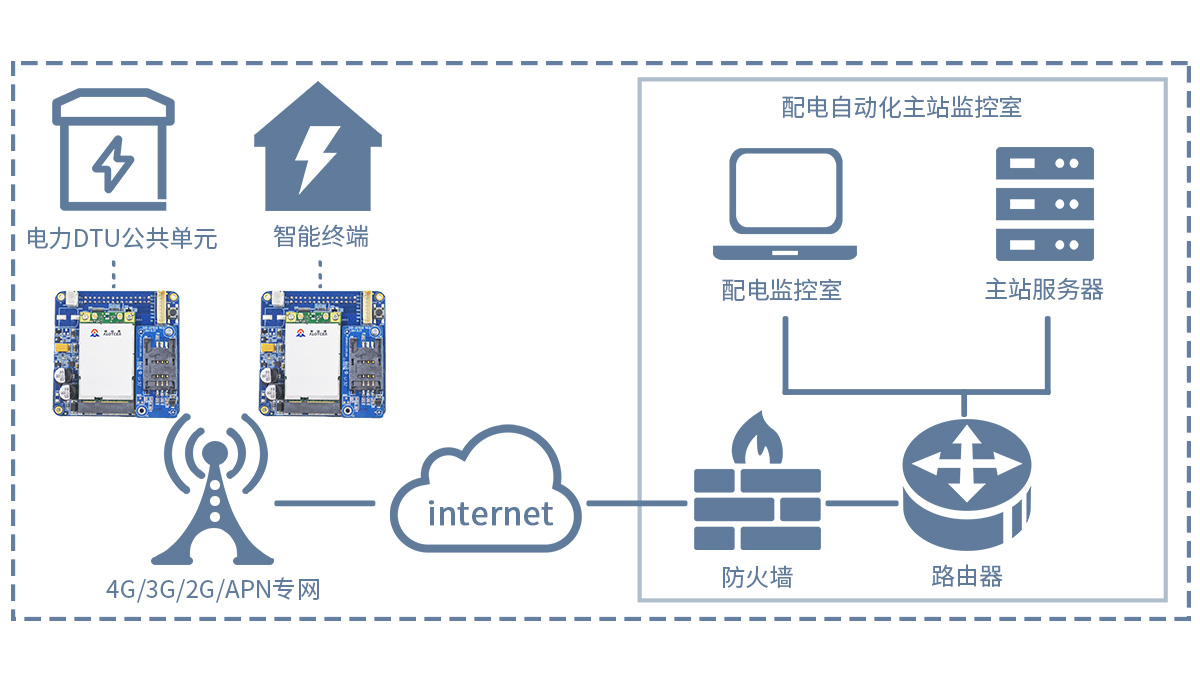

    组网方案

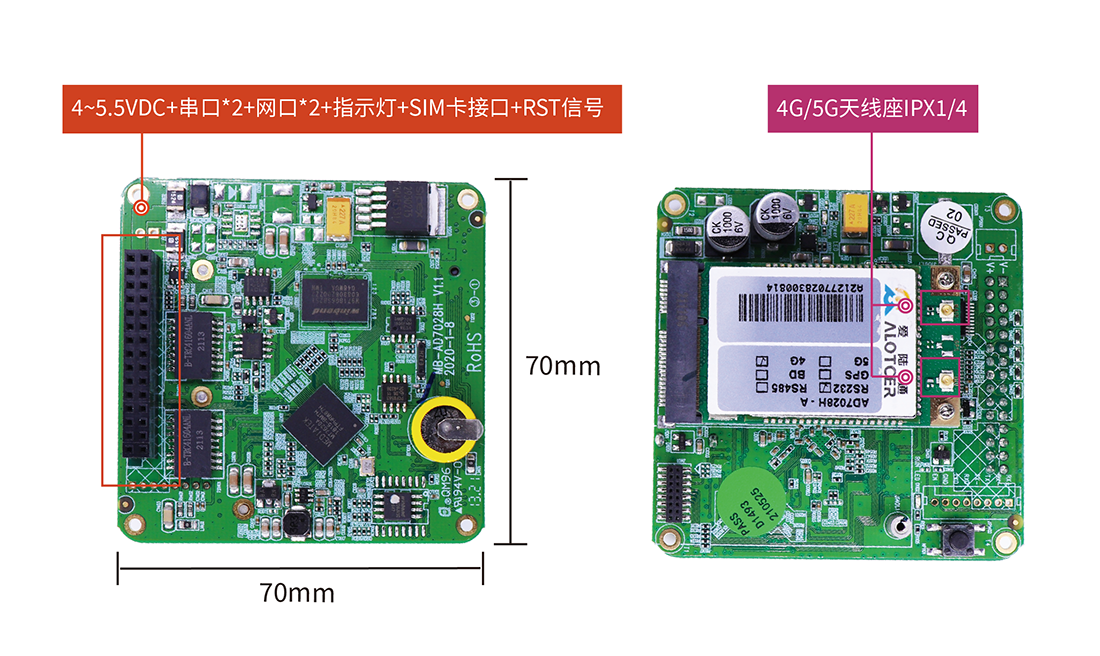

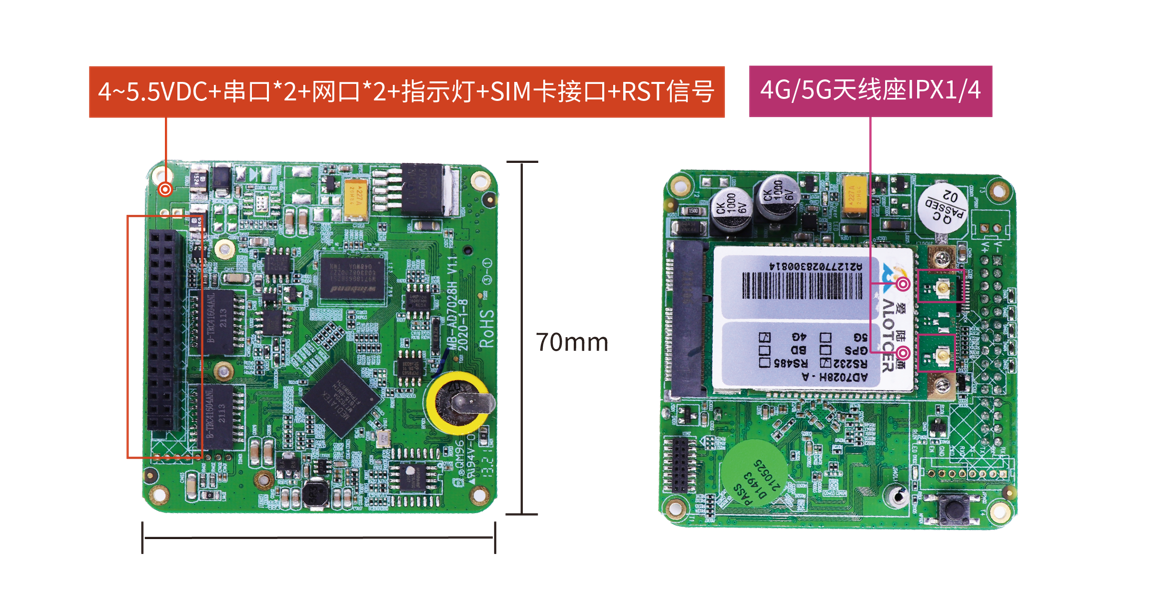

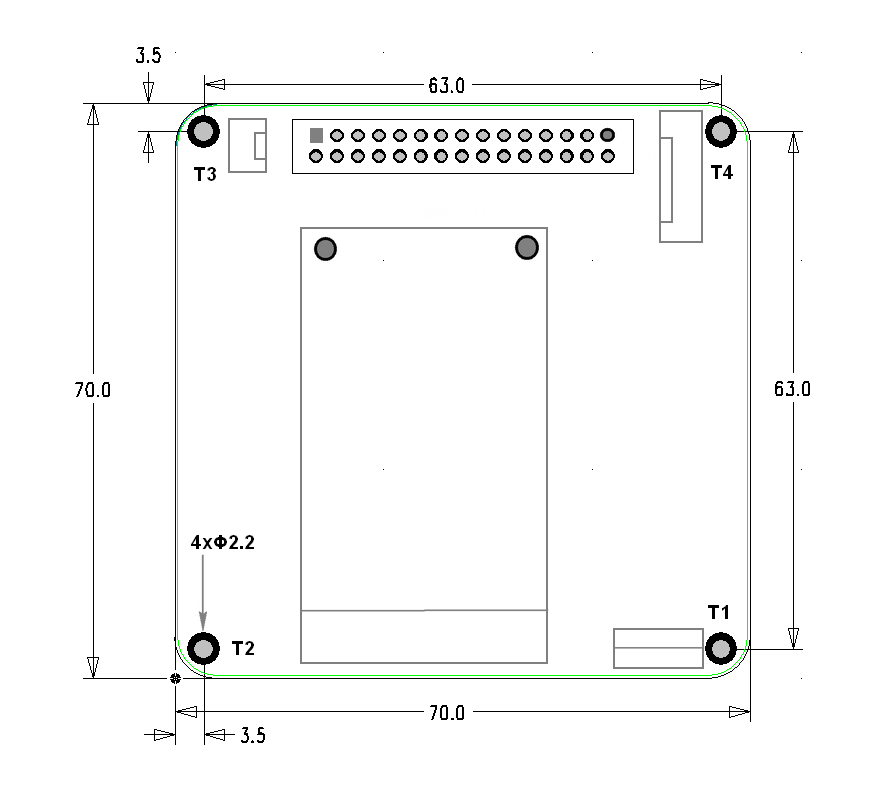

    产品尺寸
