5G工业DTU/嵌入式通信

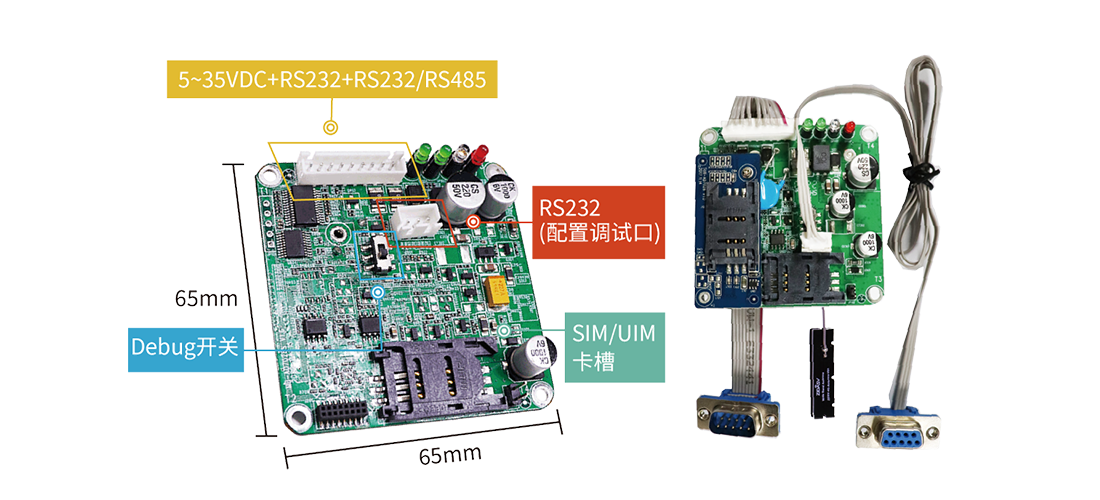

低功耗嵌入式DTU-AD7028S
AD7028S——支持SA/NSA双模5G,提供4G/5G全网通高速网络服务,双串口、双卡双待、GPS/北斗定位和通信、Lora等,电力级规格品质,小体积、低成本、易安装兼容强,可灵活嵌入指定主板上。
  • 全网通4G/3G/2G全网通、Cat1、NB
  • 2串端子排2路RS232/TTL、1路RS485、5中心连接
  • MQTTTCP/UDP/modbus/MQTT/Ntrip等协议
  • 丰富选配可选GPS、北斗、双卡、Esim卡、NB等
  • 宽压电流DC 5~35V,12V待机电流<10mA (4G在线不通信)
  • 通信电流4G数据通信电流<65mA(LOW 模式)
  • 低功耗可配置高/低功耗运行模式
  • 耐高温工作温度-35~+75ºC,设备尺寸65x65x24.6mm

      • 应用场景:电力深度融合FTU通信 | 低成本低功耗监测系统通信解决方案











        支持单网口,双串口、双卡双待、GPS/北斗定位和通信、Lora等


        支持单网口,双串口、双卡双待、GPS/北斗定位和通信、Lora等

        支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网








        支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议


        可选配定制VLAN、RIP、OSPF、BGP等网络路由协议










        支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台


        支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能










        支持原始配置参数自定义,包括设备名称、型号,恢复出厂后不丢失











        支持爱陆通远程运维云,能直接网络穿透远程访问客户自己的网口或串口终端设备











        支持爱陆通设备管理平台,可远程对设备进行查看、配置、升级等运维工作,10K+容量









        电力级高规格软硬件方案,独立强大的MCU处理器,多级别看门狗防护,永不宕机









        产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证









        满足5~60VDC宽压,-40~+80ºC抗寒耐高温、防干扰,24小时全天候运行









    产品属性


    产品特点

      工业化设计

     采用高性能工业级无线模块

     采用高性能工业级32位通信处理器

     宽温设计(-35~+75℃正常工作)

     宽电源输入(DC 5~60V)

     高可靠性设计

     WDT看门狗设计,保证系统稳定

     采用完备的防掉线机制,保证数据终端永远在线

     以太网接口内置1.5KV电磁隔离保护

     RS232/RS485接口内置15KV ESD保护

     SIM/UIM卡接口内置15KV ESD保护

     电源接口内置反相保护和过流、过压保护

     10MB超大串口数据缓存,保证数据安全不丢失

     天线接口防雷保护(可选)

     标准易用

     采用工业端子接口,特别适合于工业现场应用

     提供标准RS232(可选RS485)和以太网接口,可直接连接串口设备和以太网设备

     方便的系统配置和维护接口(可选串口配置或网页配置)

     智能型数据终端,上电即可进入数据传输状态

     使用方便,灵活,多种工作模式选择

    支持串口升级、远程维护,设备日志导出

     强大安全

     支持TCP Server 功能,可同时支持5个TCP 连接

     支持ModBus RTU/TCP 协议转换

     支持双数据中心备份传输及多数据中心同步传输(5个数据中心)

     支持多中心,1-5 个中心

     支持本地和远程在线升级,导入导出配置文件

     支持电力101、104以及两者协议互转

     内嵌标准TCP/UDP 协议,支持透明数据传输

     支持登录安全认证

     支持双数据中心备份传输及多数据中心同步传输

     多指示灯,可指示多种系统状态

     支持本地日志存储

     支持双SIM卡(可选)

    支持硬件加密/解密(可选)


    产品规格

     CPU系统

     CPU

     工业级32位通信处理器

     FLASH

     16MB(可扩展至64MB)

     SDRAM

     128MB

     接口参数

     串口

     2个RS232串口(或1个RS232和 1个RS485),内置15KV ESD保护,串口参数如下:

     串口形式:8PIN工业端子,3.81mm间距

     串口类型:串口1,RS232/RS485(可选);串口2,RS232。

     数据位:5、6、7、8位

     停止位:1、1.5(可选)、2位

     校验:无校验、偶校验、奇校验

     串口速率:2400~115200bps,默认115200bps

     超大缓存:支持10MB串口缓存

     LAN接口

     1个10/100M以太网口,自适应MDI/MDIX,内置1.5KV电磁隔离保护

     天线接口

     标准SMA阴头天线接口,特性阻抗50欧

     SIM/UIM卡接口

     标准翻盖式卡座接口,支持1.8/3V SIM/UIM 卡,内置15KV ESD保护

     电源接口

     工业端子,3.81mm间距

     复位按钮

     在设备内部。长按此按钮8S,可将设备的配置参数恢复为出厂默认值

     指示灯

     具有POWER、MODULE、SIM、STATUS指示灯

     网络参数

     无线网络

     GSM/GPRS/EDGE:850/900/1800/1900MHz

     CDMA:800/1900MHz

     WCDMA/HSUPA/HSPA+:850/900/1900/2100MHz

     CDMA2000 1x/ EVDO Rev. A:800/1900MHz

     TD-SCDMA:1880-1920/2010-2025MHz(A/F)

     TDD-LTE:Band 38/39/40/41和Band 61/61(专网)

     FDD-LTE:Band1/2/3/4/5/7/8/12/13/17/18/19/20/21 /25/26/28/66

     PPP协议

     支持点对点拔号协议

     PPP层心跳

     维护与运营商的网络链接,防止被强制休眠,保证拔号链接的稳定性

     网络认证

     支持CHAP/PAP认证

     TCP层心跳

     在TCP层实现对应用服务器的连接侦测

     供电参数

     供电范围

     DC 5~60V,推荐12VDC

     待机电流

     <250mA (@12VDC)

     通信电流

     <410mA (@12VDC)

     机械参数

    外形尺寸

     108.43x85x40.7mm(不包含配件)

     重量

     126g(不包含配件)

     环境参数

     工作温度

     -35~+75ºC(-31~+167℉)

     储存温度

     -40~+85ºC(-40~+185℉)

     相对湿度

     95%(无凝结)


    组网方案

    产品尺寸
