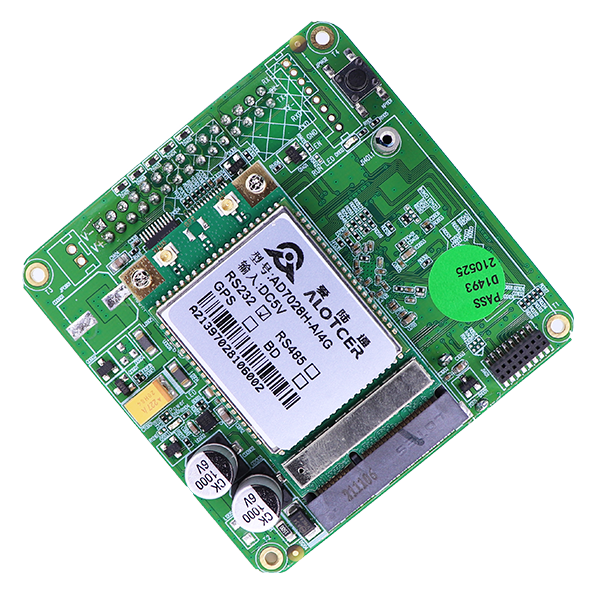

分布式DTU公共单元通信模块-AD7028H
AD7028H——板载嵌入式设计，双网口、双串口，支持4G/5G全网通高速网络，电力级规格品质，小体积、低成本，电力分布式DTU核心通信板，低成本、易安装兼容强，可灵活嵌入指定主板上。
应用场景：分布式/分散式DTU核心通信板 | 板载/嵌入式5G工业路由器应用
支持SA/NSA双模5G，提供4G/5G全网通高速网络服务
双网口、双串口、UART（TTL）/RS232/RS485、GPS/北斗通信、Lora等丰富硬件接口
支持双卡双待+有线宽带三通道智能冗余备份，让通信安全可靠
支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议
可选配定制VLAN、RIP、OSPF、BGP等网络路由协议
支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失
支持爱陆通远程运维云，能直接网络穿透远程访问客户自己的网口或串口终端设备
支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量
电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机
产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
满足5~35VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行
产品属性
产品特点
工业化设计 |
采用高性能工业级无线模块 |
采用高性能工业级32位通信处理器 |
采用金属外壳，保护等级IP30 |
宽电源输入（DC 5~35VDC） |
高可靠性设计 |
WDT看门狗设计，保证系统稳定 |
采用完备的防掉线机制，保证数据终端永远在线 |
以太网接口内置1.5KV电磁隔离保护 |
RS232/RS485接口内置15KV ESD保护 |
| SIM/UIM卡接口内置15KV ESD保护 |
电源接口内置反相保护和过流、过压保护 |
天线接口防雷保护（可选） |
标准易用 |
提供标准RS232（或RS485）、以太网和WIFI接口，可直接连接串口设备、以太网设备和WIFI设备 |
提供标准有线WAN口（支持标准PPPOE协议），可直接连接ADSL设备 |
使用方便，灵活，多种工作模式选择 |
智能型数据终端，上电即可进入数据传输状态 |
方便的系统配置和维护接口（包括本地和远端WEB和CLI方式） |
强大安全 |
支持TCP Server 功能，可同时支持5个TCP 连接 |
支持ModBus RTU/TCP 协议转换 |
支持双数据中心备份传输及多数据中心同步传输（5个数据中心） |
支持多中心，1-5 个中心 |
支持本地和远程在线升级，导入导出配置文件 |
支持双数据中心备份传输及多数据中心同步传输 |
支持本地日志存储 |
| 支持硬件加密/解密（可选） |
产品规格
CPU系统 | |
CPU | 工业级32位通信处理器 |
FLASH | 16MB（可扩展至64MB） |
SDRAM | 128MB |
接口参数 | |
UART0 | 数据通信接口，3.3V电压域，与RS232_0不可同时使用 串口速率：2400~115200bps，默认115200bps 停止位：1、1.5(可选)、2位 校验：无校验、偶校验、奇校验 超大缓存：最大可支持10MB串口缓存 |
RS232_0 | 标准RS232，数据通信串口，与UART0不可同时使用 串口速率：2400~115200bps，默认115200bps 停止位：1、1.5(可选)、2位 校验：无校验、偶校验、奇校验 超大缓存：最大可支持10MB串口缓存 |
RS232_1/ RS485（可选） | 标准RS232/RS485（可选），调试串口（可做数据通信） 串口速率：2400~115200bps，默认115200bps 停止位：1、1.5(可选)、2位 校验：无校验、偶校验、奇校验 超大缓存：最大可支持10MB串口缓存 |
WAN口 | 1路10/100M以太网WAN口（可配置为LAN口） 自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
LAN口 | 1路10/100M以太网LAN口 自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
天线接口 | IPEX 连接器，特性阻抗50 欧。 注：天线需接无线模块的主天线接口（即标示“M”或“MAIN”的IPEX接口） |
SIM卡信号 | 标准SIM卡控制信号，支持1.8/3V SIM/UIM 卡 |
电源 | 供电范围：DC 4~5.5V 推荐：DC 5V 工作电流：<3000mA@5VDC |
复位信号 | 保持复位信号低电平8S，可将设备的配置参数恢复为出厂默认值 |
网络指示 | Online、DIAL、SIM、RF1、RF2等5个引脚指示网络状态 |
调试电源接口 | XH-2接口（2.54mm间距） 供电范围：DC 4~5.5V |
调试接口 | PH-8接口（2.0mm间距） 1路10/100M以太网口（与LAN接口为同一路） 1路RS232_2（与RS232_1为同一路） Enable功能（低电平有效，低电平时RS232_1无效） |
调试指示灯 | 共2个红色贴片LED灯指示设备工作状态 Power LED：正常上电后灯亮，断电后灯灭； RUN LED：正常运行时闪烁（约1.25Hz），工作异常时长亮或长灭 |
复位按键 | 长按此按钮8S，可将设备的配置参数恢复为出厂默认值 |
SIM/UIM卡接口 （可选） | 标准翻盖式卡座接口 支持1.8/3V SIM/UIM 卡 内置15KV ESD保护 |
网络参数 | |
无线网络 | GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/62（专网） FDD-LTE：Band 1/2/3/4/5/7/8/13/17/20/25/28 |
WAN协议 | 支持PPP/PPPOE |
PPP层心跳 | 维护与运营商的网络链接，防止被强制休眠，保证拔号链接的稳定性 |
网络认证 | 支持CHAP/PAP认证 |
TCP层心跳 | 在TCP层实现对应用服务器的连接侦测 |
WIFI参数 | |
标准及频段 | 支持IEEE802.11b/g/n标准 |
理论带宽 | IEEE802.11b/g：最高速率达54Mbps EEE802.11n：最高速率达150Mbps |
安全加密 | 支持WEP、WPA、WPA2等多种加密方式，可选WPS功能) |
供电参数 | |
供电范围 | DC 5~35V |
标准电源 | DC 12V/1.5A |
通信电流 | <500mA (@12VDC) |
机械参数 | |
外形尺寸 | 70x70x21.6mm（不包含配件） |
重量 | 50g（不包含配件） |
环境参数 | |
工作温度 | -35~+75ºC（-31~+167℉） |
储存温度 | -40~+85ºC（-40~+185℉） |
相对湿度 | 95%(无凝结) |
