新标准集中式DTU远程模块-AD7028W(4G/5G)
AD7028W——基于国家电网最新标准设计开发,爱陆通也是制定此标准的主要厂商之一。应用于电力集中式DTU与国网公司主站进行数据远程交互,集5G、4G、公专一体、GPS/北斗、交互协议规约为一体的专业级通信模块。
  • 国网标准国网标准化设计、2LAN/1LAN+1TTL、网口WEB配置
  • 公专一体5G/4G/3G/2G、电力公专一体、山东国网5G标准
  • 硬件加密电力101/104规约、电力终端配置交互协议
  • 丰富选配可选GPS/北斗、esim、山东国网SDK、江苏国网网管规约
  • 宽压电流DC 3.8-4.2V,4VDC通信电流<600mA(4G)/<1000mA(5G)
  • 耐高温工作温度-35~+75ºC、产品尺寸75x69x32.5mm

      • 应用场景:新标准集中式DTU远程通信 | 江苏公专一体应用 | 山东国网5G标准化应用







            AD7028W(带壳) (1).jpg







          支持5G/4G/3G/2G、1.4/1.8G电力专网、公专一体等电力专网



          AD7028W(带壳) (2).jpg







          爱陆通作为标准主导方之一,持续为国网无线通信技术迭代更新做支撑



          AD7028W(带壳) (3).jpg





            依据中国电科院型式测试标准而设计,整机通过国网电科院认证和测试



            AD7028W(带壳) (4).jpg







            兼容新老集中式DTU配电终端定义需求,可选1网1串或2网口通信接口



            AD7028W(带壳) (5).jpg





              采用标准网口WEB配置,较同行的传统串口配置方式更方便和更好的一致性



              AD7028W(带壳) (6).jpg







              满足电力101、104以及与配电终端的行业配置规约和交互协议



              AD7028W(嵌入式) (6).jpg





                -40~+80ºC抗寒耐高温,满足全球电力行业标准



                AD7028W(带壳) (8).jpg



            产品属性

             接口参数

             30Pin 排针接口

            电源接口

            UART 接口:1 路数据通信串口,3.3V 电压域,支持 RTS/CTS 流控。

            1 路 10/100M 以太网 LAN 口,自适应MDI/MDIX,可选 2 路 LAN

            2 路指示以太网连接和通讯状态指示信号

            复位信号:拉低复位信号持续 8S,可将设备的配置参数恢复为出厂默认值

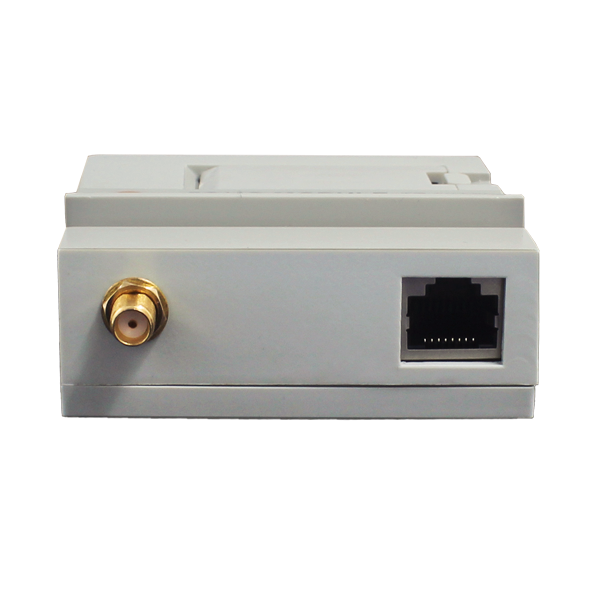

             天线接口

            SMA-K 接口,特性阻抗 50 欧

             SIM/UIM 卡接口

            标准翻盖式卡座接口

             复位按键

            长按此按钮 8S,可将设备的配置参数恢复为出厂默认值

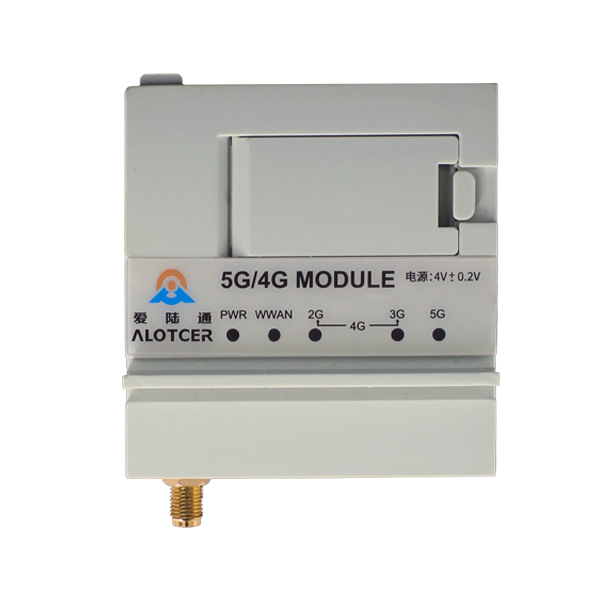

             LED 指示灯

            共 5 个绿色 LED 灯,指示设备工作状态

             配置口

            RJ45 接口(默认 LAN 口,可配置成WAN)

            网络参数

             无线网络

            5G NR SA/NSA : n1/2/3/5/7/8/12/20/28/41/66/71/77/78/79

            TDD-LTE:B38/39/40/41 和 B61/62(专网)

            FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28

            WCDMA:850/900/1900/2100MHz

            TD-SCDMA:1880-1920/2010-2025MHz(A/F)

            CDMA2000 1x/ EVDO Rev. A:800/1900MHz

            GSM/GPRS/EDGE:850/900/1800/1900MHz

            CDMA:800/1900MHz

             供电参数

             供电范围

             DC 3.8-4.2V(推荐 4V)

             通信电流

             <600mA@4VDC(4G)

             机械参数

             外形尺寸

            75x69x37.5mm(不包含配件)

             重量

            95g(不包含配件)

             环境参数

             工作温度

             -35~+75ºC(-31~+167℉)

             储存温度

             -40~+85ºC(-40~+185℉)

             相对湿度

             95%(无凝结)


            产品特点

            产品规格

            组网方案

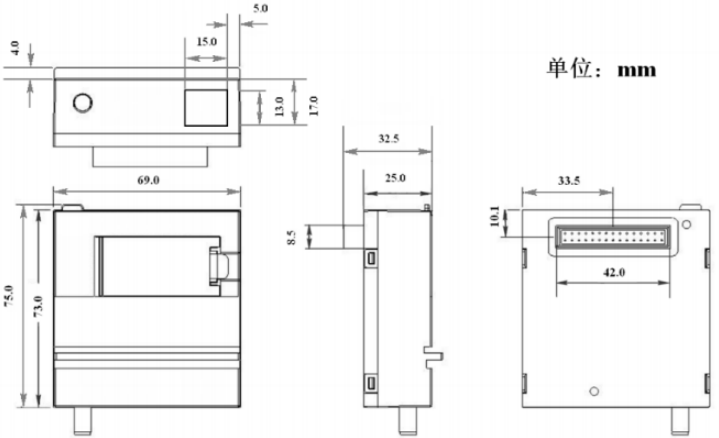

            产品尺寸
