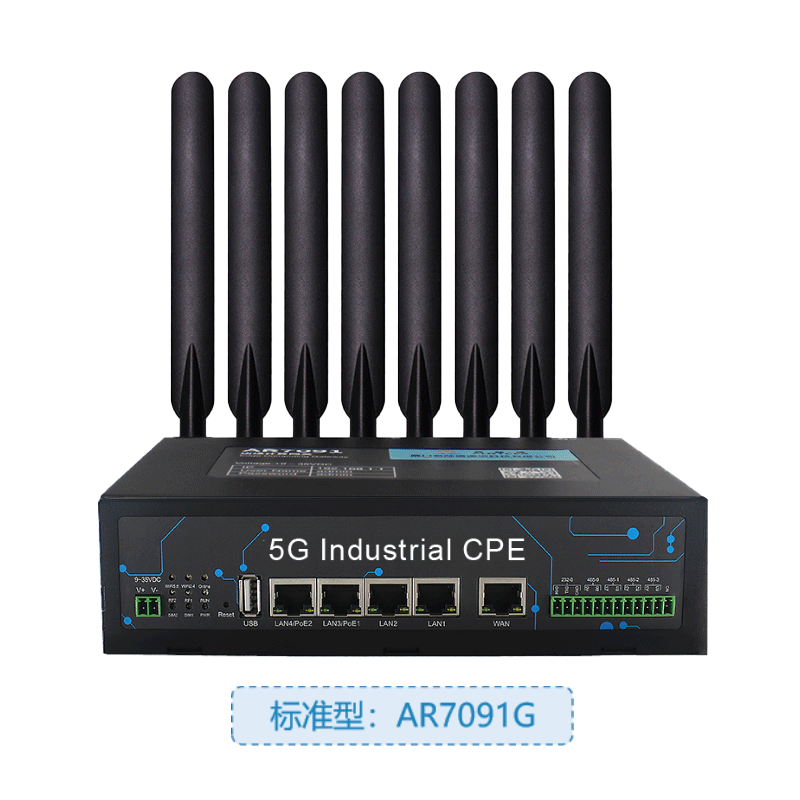

双5G边缘计算网关/工业CPE-AR7091G/GK
AR7091G/GK——基于5G/4G/3G/2G、WiFi、虚拟专网等技术开发的工业物联网边缘网关/CPE。产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式操作系统为软件支撑平台，可同时连接串口设备、以太网设备和 WiFi 设备, 支持内部Flash和外扩Micro SD卡存储数据，能满足工业现场通信的需求。
电力通信管理机/协议网关-AR7091G/GK
AR7091G/GK——基于5G/4G/3G/2G、WiFi、虚拟专网等技术开发的电力通信管理机/协议网关。产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式操作系统为软件支撑平台，可同时连接串口设备、以太网设备和 WiFi 设备, 支持内部Flash和外扩Micro SD卡存储数据，能满足工业现场通信的需求。

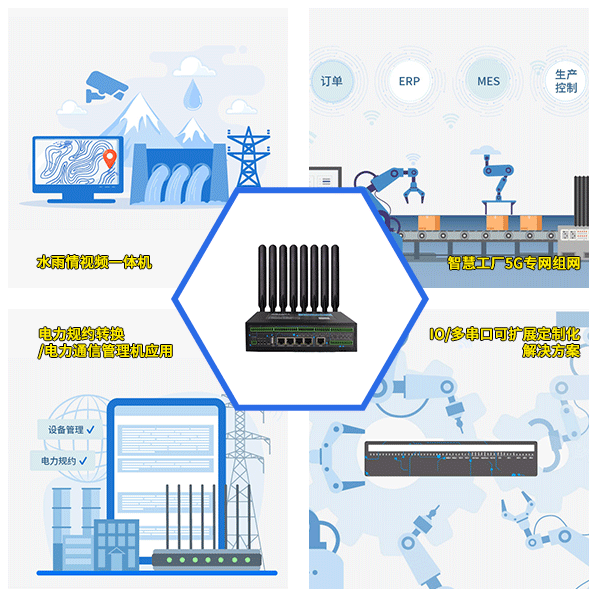

应用场景：水雨情视频一体机 | 智慧工厂5G专网组网
| 电力规约转换/电力通信管理机应用 | IO/多串口可扩展定制化解决方案
5G全网通、千兆网口、2.4/5G双频WIFI、可选双模5G双卡双待
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议
可选配定制VLAN、RIP、OSPF、BGP等网络路由协议
支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失
支持爱陆通远程运维云，能直接网络穿透远程访问客户自己的网口或串口终端设备
支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量
电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机
产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
满足9~35VDC宽压，-40~+75ºC抗寒耐高温、防干扰，24小时全天候运行
产品属性
产品特点
工业化设计 |
采用高性能工业级无线模块 |
采用高性能工业级32位通信处理器 |
采用金属外壳，保护等级 IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用 |
宽电源输入（DC 9~35VDC） |
高可靠性设计 |
WDT看门狗设计，保证系统稳定 |
采用完备的防掉线机制，保证数据终端永远在线 |
以太网接口内置1.5KV电磁隔离保护 |
RS232/RS485接口内置15KV ESD保护 |
| SIM/UIM卡接口内置15KV ESD保护 |
电源接口内置反相保护和过流、过压保护 |
天线接口防雷保护（可选） |
标准易用 |
提供标准RS232（或RS485）、以太网和WIFI接口，可直接连接串口设备、以太网设备和WIFI设备 |
提供标准有线WAN口（支持标准PPPOE协议），可直接连接ADSL设备 |
使用方便，灵活，多种工作模式选择 |
智能型数据终端，上电即可进入数据传输状态 |
方便的系统配置和维护接口（包括本地和远端WEB和CLI方式） |
同时支持挂耳式和35mm Din-rail式安装 |
强大安全 |
支持多种 WAN 连接方式，包括静态IP,DHCP，PPPOE，M1-PPP，M1-DHCP |
支持无线网络和有线WAN双链路智能切换备份功能（可选） |
支持VPN（PPTP，L2TP，OPENVPN（支持CA）, IPSEC（支持CA）, GRE，GRETAP） |
支持远程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能 |
支持云平台，本地和远程在线升级，本地和远程导入导出配置文件 |
支持NTP，内置RTC |
支持国内外多种DDNS，支持静态域名解析 |
支持MAC地址克隆， 支持接口VLAN配置 |
WIFI支持802.11b/g/n/ac,支持WIFI AP、AP Client |
WIFI支持WEP,WPA，WPA2等多种加密方式 |
支持多种上下线触发模式，包括短信、电话振铃、串口数据、网络数据触发上/下线模式 |
支持APN/VPDN |
支持VRRP链路备份 |
| 支持多路DHCP server及DHCP client，DHCP捆绑MAC地址，DDNS，防火墙，NAT，DMZ主机，QoS，流量统计,实时显示数据传输速率等功能 |
支持物联协议MQTT客户端和服务器（支持CA），支持常用的物联平台（阿里云，华为云，移动云，电信云） |
支持工控OPCUA协议与MODBUS协议转换 |
支持Python二次开发平台（Python3） |
支持SPI防火墙，VPN穿越，访问控制，URL过滤，等功能 |
支持本地日志存储 |
支持GPS/北斗功能（可选） |
支持单模双SIM卡/双模双卡（可选） |
支持PoE(PSE)功能（可选） |
支持线上网络测试 |
触发采集雨量数据（注：仅增强型机型支持） |
定时采集水位、雨量、水质和其它数据（注：仅增强型机型支持） |
定时上报雨量、水位、流量、水质和其它数据（注：仅增强型机型支持） |
| 预警触发加报雨量、水位、流量、水质和其它数据（注：仅增强型机型支持） |
本地存储雨量、水位、流量、水质和其它数据（注：仅增强型机型支持） |
远程召测当前雨量、水位、流量、水质和其它数据（注：仅增强型机型支持） |
远程查询本地历史数据 |
本地导出历史数据 |
支持图片抓拍功能 |
支持本地人工置数功能 |
通过5G/4G网络进行数据通讯、短信方式进行数据备份 |
支持NB-IoT、Lora、超短波、北斗卫星短报文通讯方式 |
协议/规约（注：仅增强型机型支持） |
SLT 102-1995 水文自动测报系统设备基本技术条件 |
SL61-2003 水文自动测报系统技术规范 |
SZY203-2016 水资源监测设备技术要求 |
SZY205-2016 水资源监测设备质量检验 |
GB 3096-2008 声环境质量标准 |
GB/T 16706-1996 环境污染源类别代码 |
GB/T 19582-2008 基于Modbus 协议的工业自动化网络规范 |
HJ/T 75-2007 固定污染源烟气排放连续监测技术规范（试行） |
HJ/T 76-2007 固定污染源烟气排放连续监测排放系统技术要求及监测方法（试行） |
HJ 524-2009 大气污染物名称代码 |
《污染物在线监控（监测）系统数据传输标准》 |
《HJ/T212－2005 污染源在线自动监控（监测）系统数据传输标准》 |
《HJ 212－2017 污染物在线监控（监测）系统数据传输标准》 |
| 《HJ 477－2009 污染源在线自动监控（监测）数据采集传输仪技术要求》 |
《水文监测数据通信规约》 《水资源监测数据传输规约》 |
产品规格
CPU系统 | |
CPU | 工业级32位通信处理器 |
FLASH | 16MB（可扩展至64MB） |
SDRAM | 256MB |
接口参数 | |
WAN接口 | 1个10/100/1000M以太网口（RJ45插座）/千兆SFP光口（可选，以太网口与SFP光口不可同时使用），自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
LAN接口 | 4个10/100/1000M以太网口（RJ45插座）/其中2个可选支持PoE，自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
串口 | 1个RS232串口（与RS485共用接口，增强型支持2路），4路隔离型RS485串口（增强型支持7路，RS232-0和RS485-0不可同时使用，RS232-1与RS485-4不可同时使用），内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5（可选）、2位 校验：无校验、偶校验、奇校验 串口速率：2400~115200bits/s，默认115200bps |
天线接口 | 蜂窝天线：标准SMA阴头天线接口，特性阻抗50欧 WIFI天线：标准SMA阳头天线接口，特性阻抗50欧 GPS天线（可选）：标准SMA阴头天线接口，特性阻抗50欧。 |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
电源接口 | 标准的2 pin 3.81mm接线端子，内置电源反相保护和过流、过压保护 |
复位按钮 | 长按此按钮8S，可将ROUTER的配置参数恢复为出厂默认值 |
指示灯 | 具有“模块1信号强度”、“模块2信号强度”、“PWR”、“RUN”、“SIM1”、“SIM2”、“Online”、“LAN1”、“LAN2”、“LAN3”、“LAN4”“、WAN”、 “WiFi2.4”、“WiFi5.8”等指示灯 |

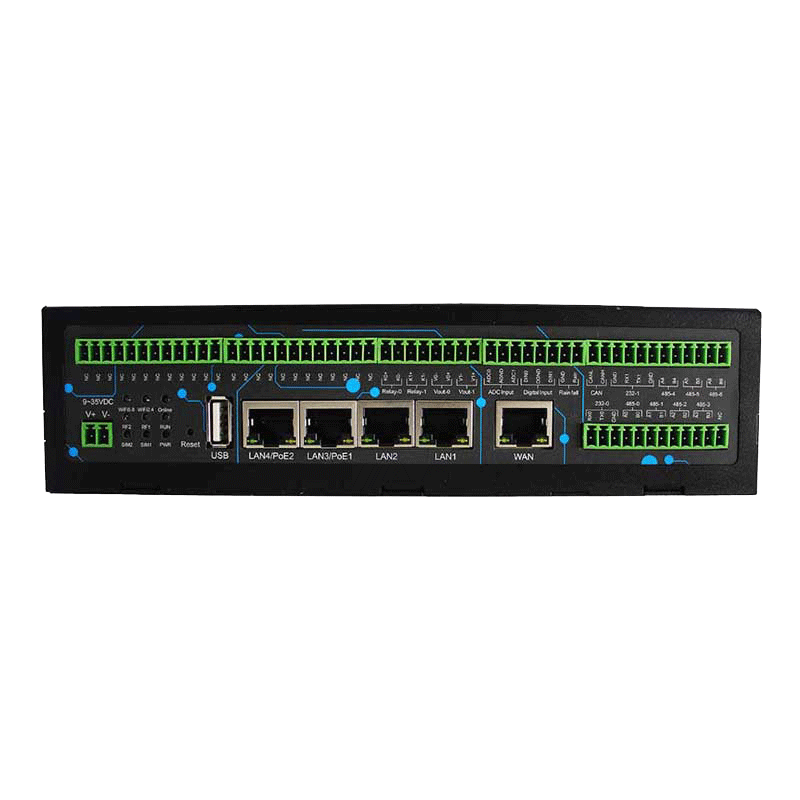

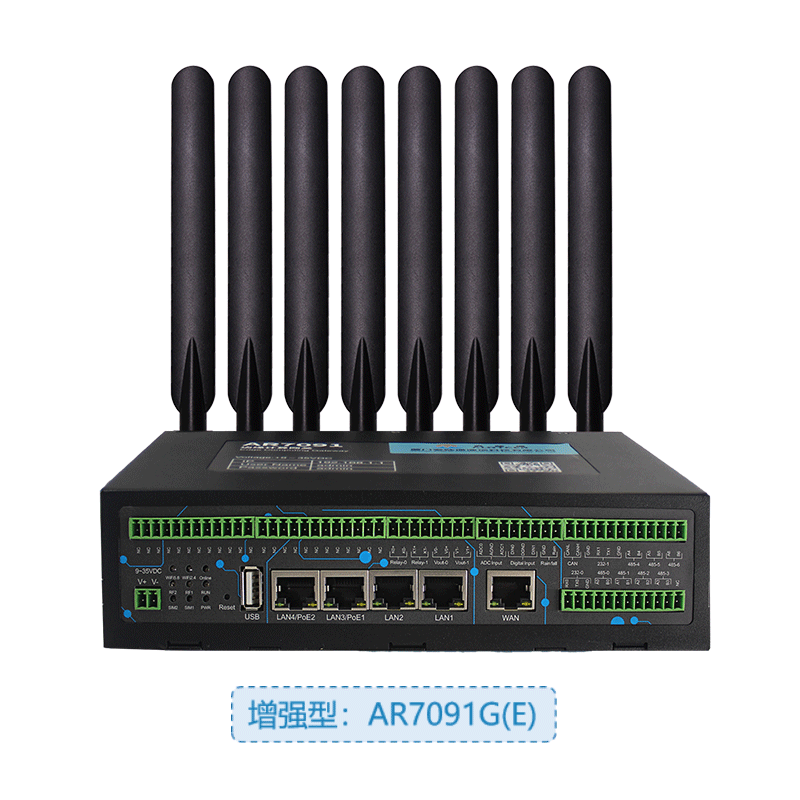

扩展应用接口（注：仅增强型机型支持） | 1个翻斗式雨量计接口 2路模拟量输入接口（12位ADC、同时支持4-20mA电流信号输入和 0-5V电压信号输入），采集精度：0.5% 2路数字量输入接口（光隔离） 逻辑0：湿节点0-3VDC，或干节点导通 逻辑1：湿节点5-30VDC，或干节点断开 1路CAN总线接口（兼容ISO 11898标准） 2路继电器输出接口 最大切换电压：30VDC/250VAC 最大切换电流：5A 最大切换功率：150W 2路受控输出电源（输出电压值与设备供电电压相同，默认12VDC。单路额定输出电流1A，2路额定输出电流总和2A，内置过流保护） |
网络参数 | |
无线网络 | GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：B38/39/40/41和B61/62（专网） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 |
WAN协议 | 支持PPP/PPPOE |
LAN协议 | 支持APR |
网络认证 | 支持CHAP/PAP认证 |
网络接入 | 支持APN/VPDN |
IP应用 | 支持Ping、Trace、DHCPServer 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet |
IP路由 | 支持静态路由 |
WIFI参数 | |
标准及频段 | 支持IEEE802.11b/g/n，2.4G，支持AP模式，Station模式（可选） 支持IEEE802.11ac，5.8G，支持AP模式，Station模式（可选） |
理论带宽 | IEEE802.11b/g：最高速率达54Mbps IEEE802.11n：最高速率达300Mbps IEEE802.11ac：最高速达866Mbps |
安全加密 | 支持WEP、WPA、WPA2等多种加密方式，可选WPS功能) |
发射功率 | 26dBm（11b），21dBm（11ac/MCS7/HT40），20dBm（11ac/MCS9/HT80） |
接收灵敏度 | ＜-72dBM@54Mbps |
GPS/北斗参数（可选） | |
GPS | 接收机类型：72道GPS L1（1575.42MHz）C/A码 水平定位精度：2.5m 最大导航更新率：18Hz 速度精度：0.05m/s |
北斗 | 接收机类型：72道北斗B1I 水平定位精度：3m 最大导航更新率：18Hz 速度精度：0.05m/s |
供电参数 | |
供电范围 | DC 9~35V |
标准电源 | DC 12V/1.5A |
通信电流 | <700mA (@12VDC) |
机械参数 | |
设备外壳 | 高硬度铁质外壳 |

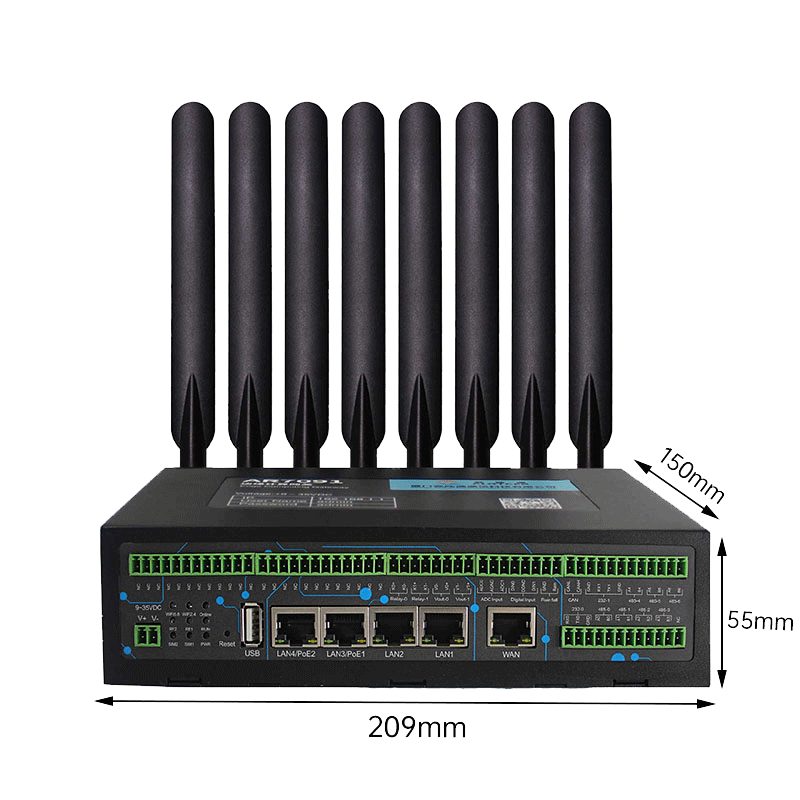

外形尺寸 | 209x150x55mm（不包含配件） |
重量 | 约1575g（主机） |
安装方式 | 挂耳式或DIN 35mm导轨式（选配） |
环境参数 | |
工作温度 | -35~+75ºC（-31~+167℉） |
储存温度 | -40~+85ºC（-40~+185℉） |
相对湿度 | 95%(无凝结) |
组网方案
产品尺寸
