工业级LoRa终端-AL7010

AL7010——一款支持点对点的低频半双工 LoRa 数传设备，具有传输距离远、功率密度集中、抗干扰能力强的优势，其通讯距离可大于 6000m （空旷视距）。

LoRaLoRa网络、1路RS232和1路RS485(不可同时使用)

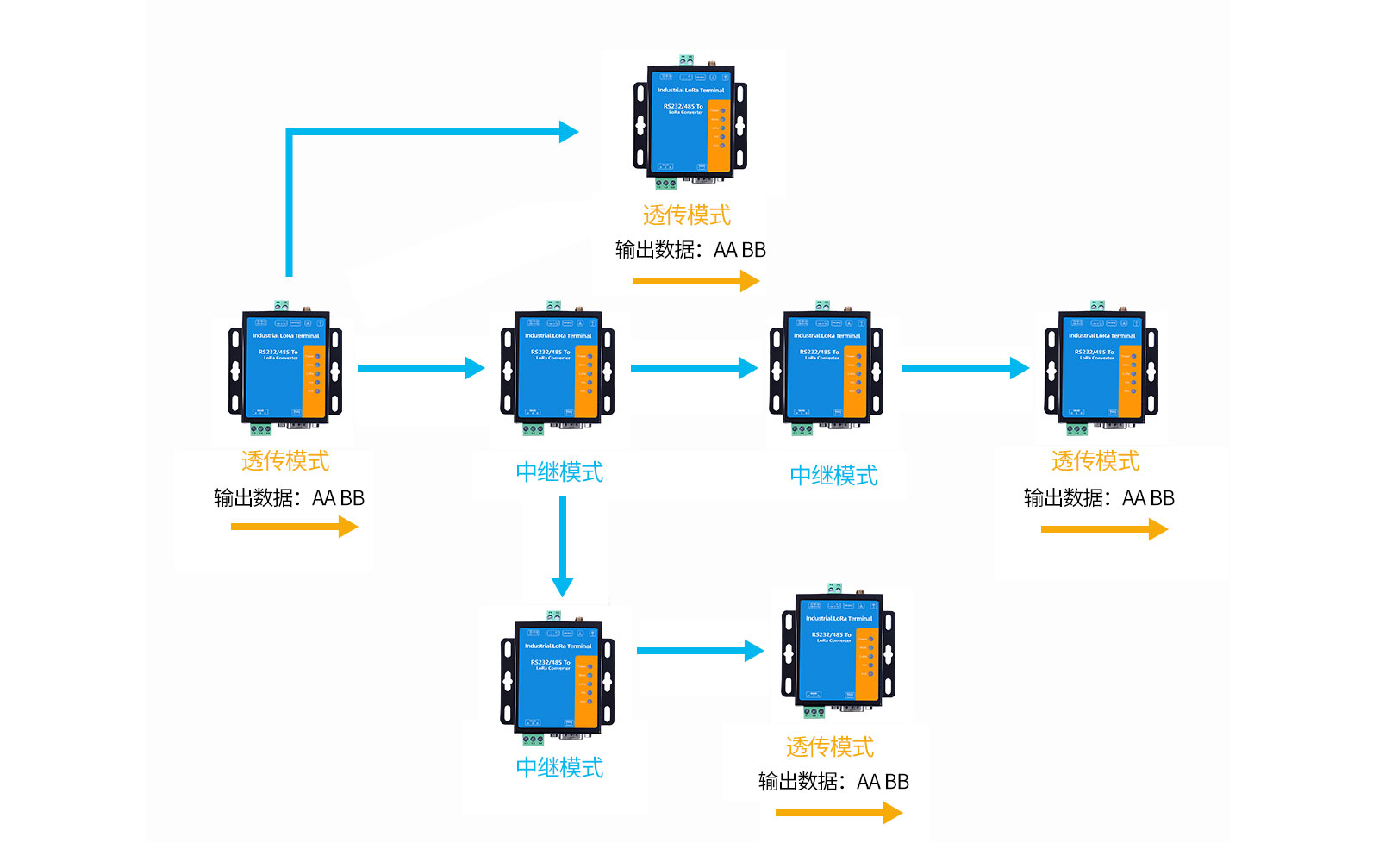

中继功能支持中继数据传输 ,能够多模组中继传输进行超远距离无线数传 ,多设备中继使用

点对点支持点对点：中继组网、信号检测、透传、定点、主从发送模式,支持数据重传机制约

宽压电流DC 9~36V,推荐12VDC

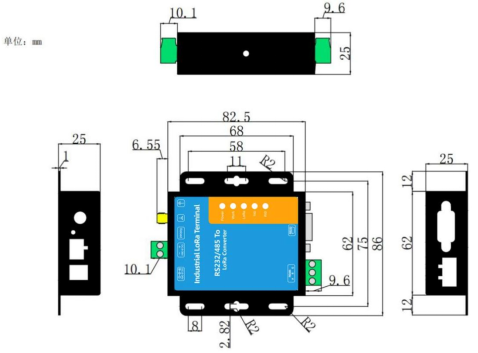

耐高温工作温度-40~+85ºC、产品尺寸102.2x 86.0x 25.0mm

应用场景：智慧工地设备联网监控 | 智慧油田管理 | 智慧工厂能耗监测

支持5G/4G/3G/2G、1.4/1.8G电力专网、公专一体等电力专网

AD7028W(带壳) (2).jpg

爱陆通作为标准主导方之一，持续为国网无线通信技术迭代更新做支撑

AD7028W(带壳) (3).jpg

支持中继数据传输 ,能够多模组中继传输进行超远距离无线数传 ,多设备中继使用

满足电力101、104以及与配电终端的行业配置规约和交互协议

AD7028W(嵌入式) (6).jpg

-40~+80ºC抗寒耐高温，满足全球电力行业标准

产品属性

功能分类	模组功能	数据传输格式	功能简介
数据传输模式	透明传输	Data	源数据传输，不限格式
	广播传输	Data	源数据广播，不限格式，广播模组设置地址 65535
	定点传输	目标地址+信道+Data	发送数据能够灵活选择目标接收模组
	主从传输	目标地址+Data	主、从机传输，一主多从
中继组网	中继传输	Data	中继网络，数据递传，提升传输距离
收发分频	上下行分频传输	按照各数据传输模式	发送频段和接收频段分频使用
功耗模式	RUN 功耗模式	按照各数据传输模式	待机运行，可随时收发数据
功耗模式	WU 功耗模式	按照各数据传输模式	空中唤醒 LR 模式的模组，周期发送唤醒码，搭配 LR 模式使用
数传稳定性机制	LBT 检测		数据发送前检测使用频段是否有干扰，如有干扰延缓发送，避免数据丢包
	数据重传		启动应答机制，丢失数据之后重新发送，保证数据完整
	前向纠错		信噪比低或误码率高时，提高数据传输正确性
	超时无数据重启		规定时间内未进行数据收发则重启
	信道环境检测	设备串口输出：SNR 、RSSI	单设备检测当前使用频段是否存在干扰，提示配置信道参数是

LORA 信号检测			否合理
	数据传输信号检测	接收端输出：Data+SNRRSSI	设备间数据传输，接收数据携带信号值输出，能够判断设备间布置距离与参数设置是否合理
	LoRa 信号指示灯（仅限 DTU 设备）	数据传输指示灯显示 RSSI 信号质量，直观感受 LORA 信号情况	分三种显示状态：信号优，LORA 指示灯常亮；信号良 LORA 指示灯 1S 闪烁；信号差 LORA 指示灯 3S 闪烁一次
其他功能	数据传输成功标志	数据发送成功后，返回 SEND OK	发送端发送数据，接收端成功接收后回复确认信息，此时，发送端向串口输出 SEND OK
	附加数据传输	发送：Data 接收：节点 ID+Data 或节点 ID+Data+SNR+RSSI	接收端选择附加数据类型
	LoRa 数据分包		无线数据按照选择分包大小分包输出
