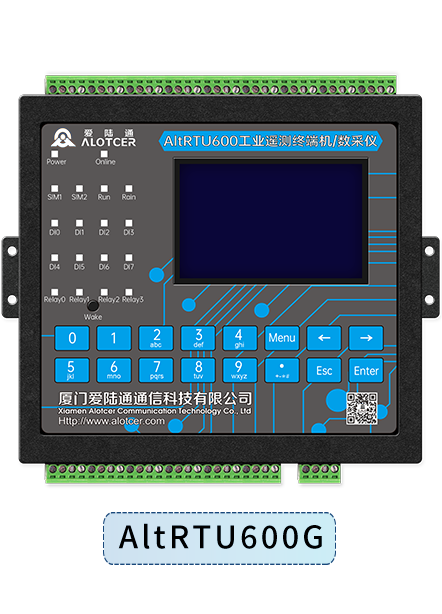

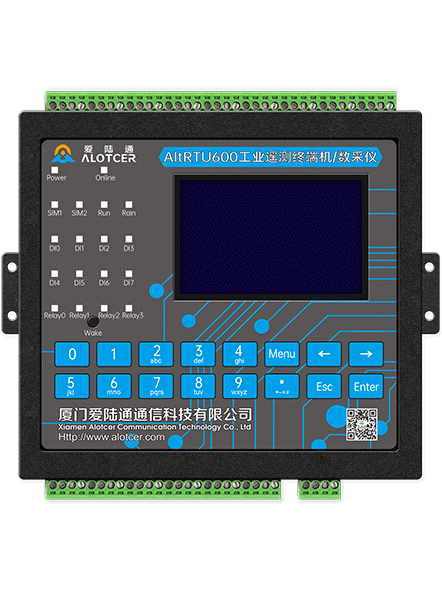

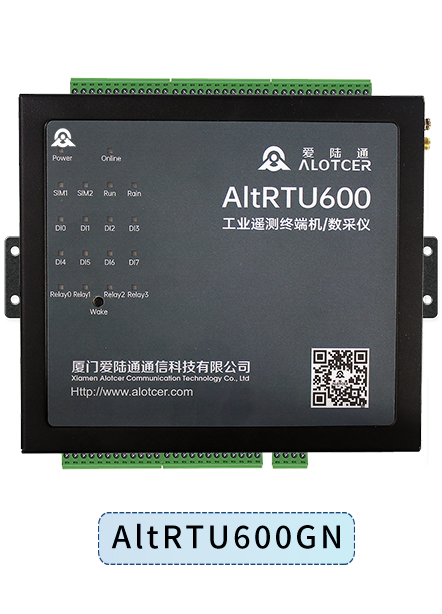

5G水利遥测终端机/工业RTU-AltRTU600
AltRTU600——基于全新5G技术以及水利部技术要求而设计,具备多项行业技术创新和强大的规约认证兼容性,试用于水文水资源监测、水雨情监测、中小水库监测、河道大坝监测、明渠灌溉监测、排污口水质监测、取水口水源监测、城市供水监测、农村供水监测、水务监测等。支持国家水利部水文、水资源规约协议和认证,更支持全国各地市地方水利规约协议,如四川水文规约SCSW008-2011(2018年修订版)、河北水文规约、湖南水文规约、黑龙江水文规约、辽宁水文规约等。
  • 各省规约资质具备各省份水文、水资源、环保212、MQTT等规约和认证
  • 多接口6路AI、8路DI、2路DO、4路继电器、显示屏可选
  • 强大通信接口4路独立串口(RS232/485)、1路SDI-12(选配)、1路网口
  • 网/串口抓拍1路雨量、5路受控电源、串口/网口摄像头抓拍、内置温湿度传感器
  • 5G全网通5G全网通,兼容4G/3G/2G网络,支持有线上网、SD卡存储
  • 灵活扩展支持北斗短报文卫星通信及超短波、NB、lora、振弦、esim等
  • 丰富选配特色选配:内置北斗短报文卫星通信芯片、蓝牙、掉电上报
  • 宽压电流供电DC 9~35V、12V休眠<40uA/待机<2mA /采集<10mA
  • 耐高温工温-35~+75ºC、3寸LCD屏(128*64)、166.2x147.8x44.5mm

      •

        应用场景:中小水库监测 | 城乡供水系统 | 水质在线监测 | 工业信息采集控制












        5G全网通,兼容SA/NSA/4G全频段,支持GPS/北斗功能






        支持水利部水文SL651-2014/水资源SZY206-2016通信规约,获得相关资质证书

        支持四川水文规约、河北水文规约、湖南水文规约、黑龙江水文规约等大部分地区规约





        支持环保212协议,气象通信规约、Modbus/ModbusTCP等通信协议




          支持MQTT/Ntirp,兼容华为/阿里/电信/移动等主流IOT物联网平台







        支持POE网口/串口图片抓拍上传,满足超低功耗同时兼容网口和串口摄像头






        支持外置内置北斗通信模块,满足北斗报文通信,支持外接LED显示屏





        4路RS232/485、1路10/100M以太网、4路继电器、8DI、5路受控电源






        选配定制NB-IOT/LORA/ZigBee/433/VHF超短波、北斗二代/北斗三代等通信功能








        支持软硬件特殊功能定制开发服务,支持OEM合作



        休眠电流约40uA (@12VDC) | 静态值守<2mA (@12VDC)

        采集电流<10mA (@12VDC) | 通信电流<100mA@12VDC






        满足9~35VDC宽压,-35~+75ºC抗寒耐高温、防干扰,24小时全天候运行










    产品属性

    产品特点

      主要功能

     触发采集雨量数据

     定时采集水位、雨量、水质和其它数据

     定时上报雨量、水位、流量、水质和其它数据

     预警触发加报雨量、水位、流量、水质和其它数据

     本地存储雨量、水位、流量、水质和其它数据

     远程召测当前雨量、水位、流量、水质和其它数据

     远程查询本地历史数据

     本地导出历史数据

     支持电池电压上报功能

     支持图片抓拍功能

     支持本地人工置数功能

     通过5G/4G网络进行数据通讯、短信方式进行数据备份

     支持NB-IoT、Lora、超短波、北斗卫星短报文通讯方式(可定制)

     支持GPS/北斗功能(可定制)

     支持PoE(PSE)功能(可定制)

      工业化设计

     采用高性能工业级无线模块

     采用高性能工业级32位通信处理器

     宽温设计(-35~+75℃正常工作)

     宽电源输入(DC 9~35V)

     高可靠性设计

     WDT看门狗设计,保证系统稳定

     采用完备的防掉线机制,保证数据终端永远在线

     以太网接口内置1.5KV电磁隔离保护

     RS232/RS485接口内置15KV ESD保护

     SIM/UIM卡接口内置15KV ESD保护

     电源接口内置反相保护和过流、过压保护

     强大的抗电磁干扰能力,适用各种复杂的电磁环境

     16MB超大数据存储空间,可存储10年以上采集数据

     天线接口防雷保护(可选)

     标准易用

     支持液晶屏/键盘配置方式和本地串口配置方式

     使用方便、灵活,多种低功耗工作模式选择

     多指示灯,可指示多种系统状态

     支持串口升级、远程维护,设备日志导出

     协议/规约

     SLT 180-2015 水文自动测报系统设备遥测终端机

     SLT 102-1995 水文自动测报系统设备基本技术条件

     SL61-2003 水文自动测报系统技术规范

     SZY203-2016 水资源监测设备技术要求

     SZY205-2016 水资源监测设备质量检验

     GB 3096-2008 声环境质量标准

     GB/T 16706-1996 环境污染源类别代码

     GB/T 19582-2008 基于Modbus 协议的工业自动化网络规范

     HJ/T 75-2007 固定污染源烟气排放连续监测技术规范(试行)

     HJ/T 76-2007 固定污染源烟气排放连续监测排放系统技术要求及监测方法(试行)

     HJ 524-2009 大气污染物名称代码

     HJ 525-2009 水污染物名称代码

     《污染物在线监控(监测)系统数据传输标准》

     《HJ/T212-2005 污染源在线自动监控(监测)系统数据传输标准》

     《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》

     《HJ 477-2009 污染源在线自动监控(监测)数据采集传输仪技术要求》

     《水文监测数据通信规约》

     《水资源监测数据传输规约》


    产品规格

     CPU系统

     CPU

     工业级32位通信处理器

     FLASH

     16MB(可扩展至64MB)

     SDRAM

     256K

     数据存储Flash

     16MB

     Micro SD卡

     支持外扩Micro SD卡

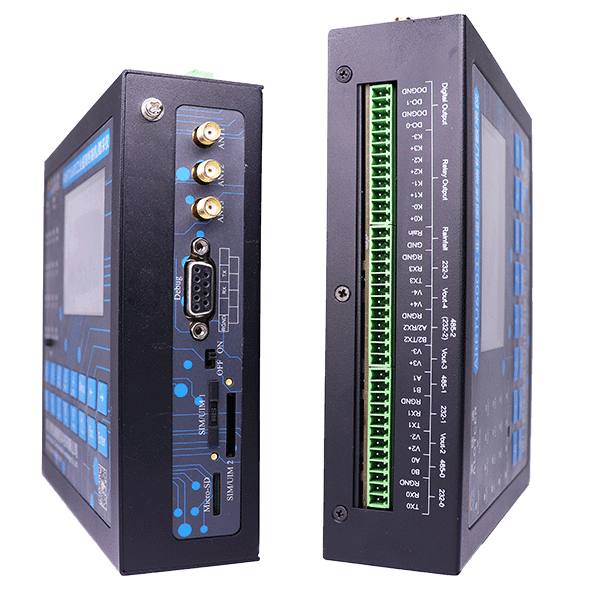

     接口参数

     采集串口

     4路RS232和2路RS485(RS232-0和RS485-0不可同时使用,RS232-1和RS485-1不可同时使用),内置15KV ESD保护,串口参数如下:

     数据位:5、6、7、8位

     停止位:1、1.5(可选)、2位

     校验:无校验、偶校验、奇校验

     串口速率:300~230400bps,默认115200bps

     接口形式:3.5mm间距工业端子

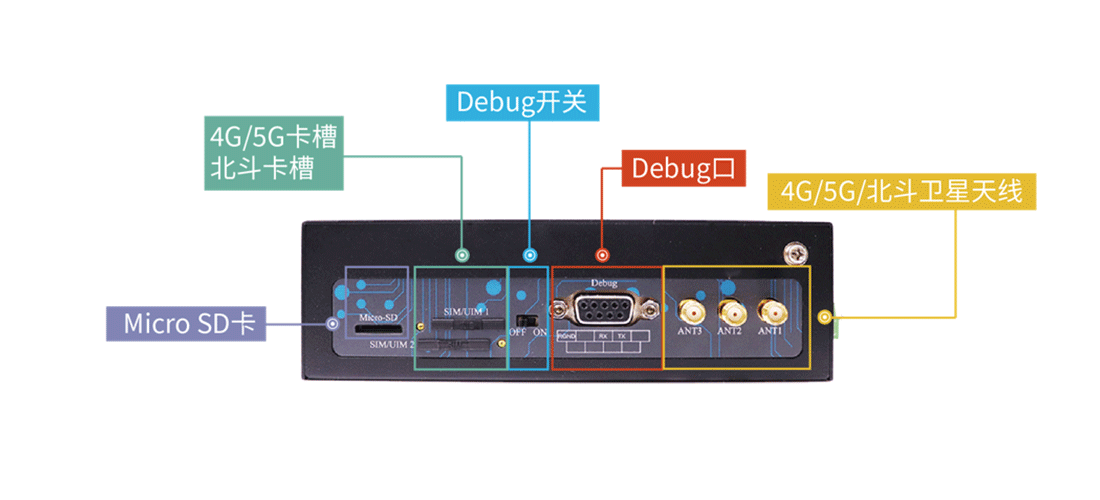

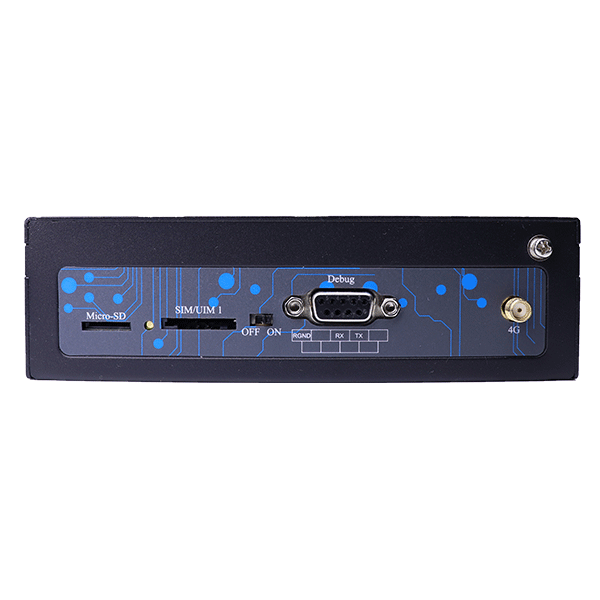

     Debug串口

     1个RS232 Debug串口(与RS232-3共用,通过Debug开关切换),接口形式:标准DB9母头

     Debug切换开关

     通用拔动开关

     以太网接口

     1个10/100M以太网口,自适应MDI/MDIX,内置1.5KV电磁隔离保护。(PSE功能可选,要求输入电压11-13VDC)

     天线接口

     标准SMA阴头天线接口,特性阻抗50欧

     SIM/UIM卡接口

     标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

     Micro SD卡

     标准自弹式Micro SD卡接口

     电源接口

     4 pin 3.81mm间距工业端子,可接1路主电和1路备份电源,内置电源反相保护和过流、过压保护

     唤醒按钮

     通用轻触式开关

     接地端子

     M3螺丝接地保护端子

     LCD屏

     128*64点阵液晶显示屏

     键盘

     标准2*8键盘

     指示灯

     具有Power(电源)、Online(在线)、SIM1(读卡)、SIM2(北斗通信读卡,可选)、Run(运行)、Rain(雨量输入)、DI0-7(数字量输入)、Relay0-3(继电器)等工作状态指示灯

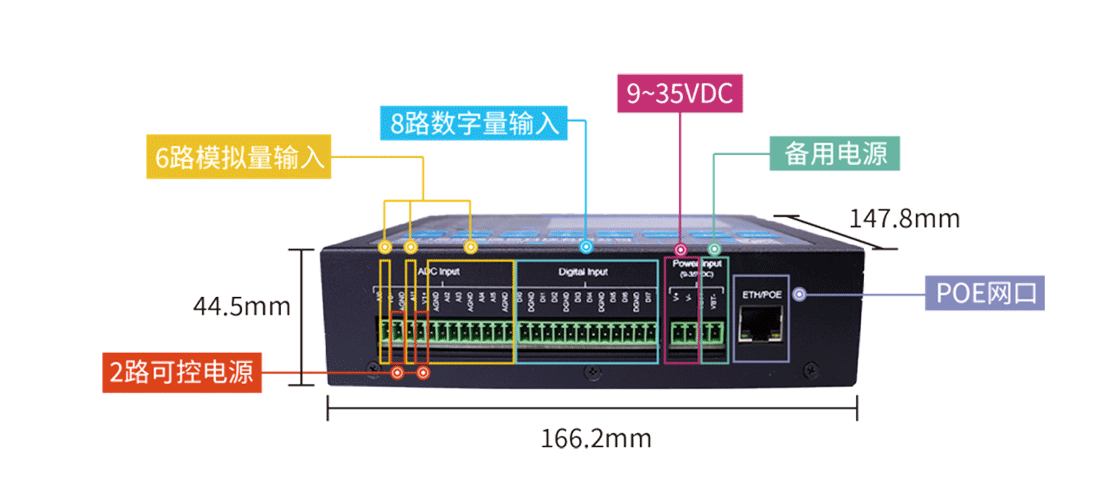

     应用接口

    ● 1个翻斗式雨量计接口


    ● 6路模拟量输入接口(16位ADC、同时支持4-20mA电流信号输入和 0-5V电压信号输入),采集精度:0.5%


     8路数字量输入接口(光隔离)

    逻辑0:湿节点0-3VDC,或干节点导通

    逻辑1:湿节点5-30VDC,或干节点断开


    ● 2路数字量输出接口(光隔离,OC门输出)

    额定驱动电流:50mA

    额定驱动电压:35V


    ● 4路继电器输出接口

    最大切换电压:30VDC/250VAC

    最大切换电流:5A

    最大切换功率:150W


    ● 5路受控输出电源(输出电压值与设备供电电压相同,默认12VDC。单路额定输出电流1A,5路额定输出电流总和2A,内置过流保护)

     网络参数

     无线网络

     5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79

     TDD-LTE:B38/39/40/41和B61/62(专网)

     FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28

     WCDMA:850/900/1900/2100MHz

     TD-SCDMA:1880-1920/2010-2025MHz(A/F)

     CDMA2000 1x/ EVDO Rev. A:800/1900MHz

     GSM/GPRS/EDGE:850/900/1800/1900MHz

     CDMA:800/1900MHz

     NB-IoT 参数

     频段:B5:850MHz/B8:900MHz/B20:800MHz

     理论带宽:100bps~100Kbps

     发射功率:23±1dBm

     接收灵敏度:<-129dBm

     Lora参数

     频段:410MHz - 441MHz,1000KHz 步进,建议433±5MHz

     室内/市区通信距离:1KM

     户外/视距通信距离:3KM

     发射功率:100mW

     接收灵敏度:<-140dBm

     北斗RDSS参数

     发射功率 :≥37dBm

     接收信号灵敏度 :-127.6dBm

     载波抑制 :≥30dBc

     调制相位误差 :≤3°

     定位、通信成功率:≥95%

     安装方式

     固定片

     两侧挂耳固定

     导轨

     35mm Din导轨

     供电参数

     供电范围

     DC 9~35V,推荐12VDC/1.5A

     通信电流

     <100mA (@12VDC)

     采集电流

     <10mA (@12VDC)

     静态值守电流

     <2mA (@12VDC)

     休眠电流

     40uA (@12VDC)

     机械参数

     设备外壳

     金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

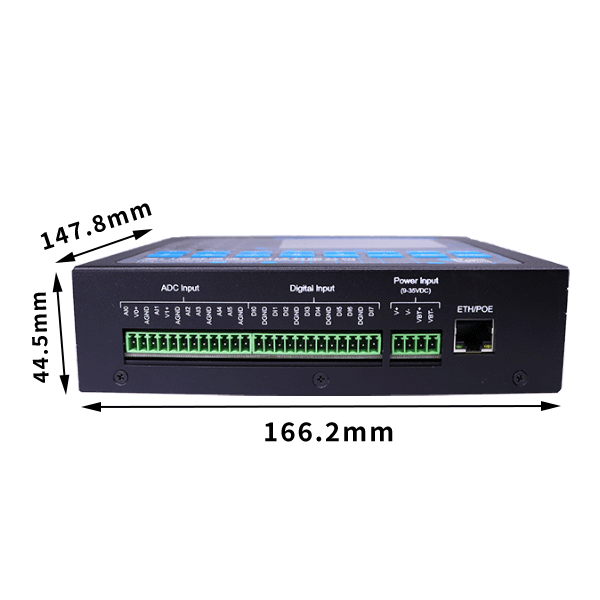

     外形尺寸

     166x148x45.5mm(不包含配件)

     重量

     约1200g(主机)

    环境参数

     工作温度

     -35~+75ºC(-31~+167℉)

     储存温度

     -40~+85ºC(-40~+185℉)

     相对湿度

     95%(无凝结)

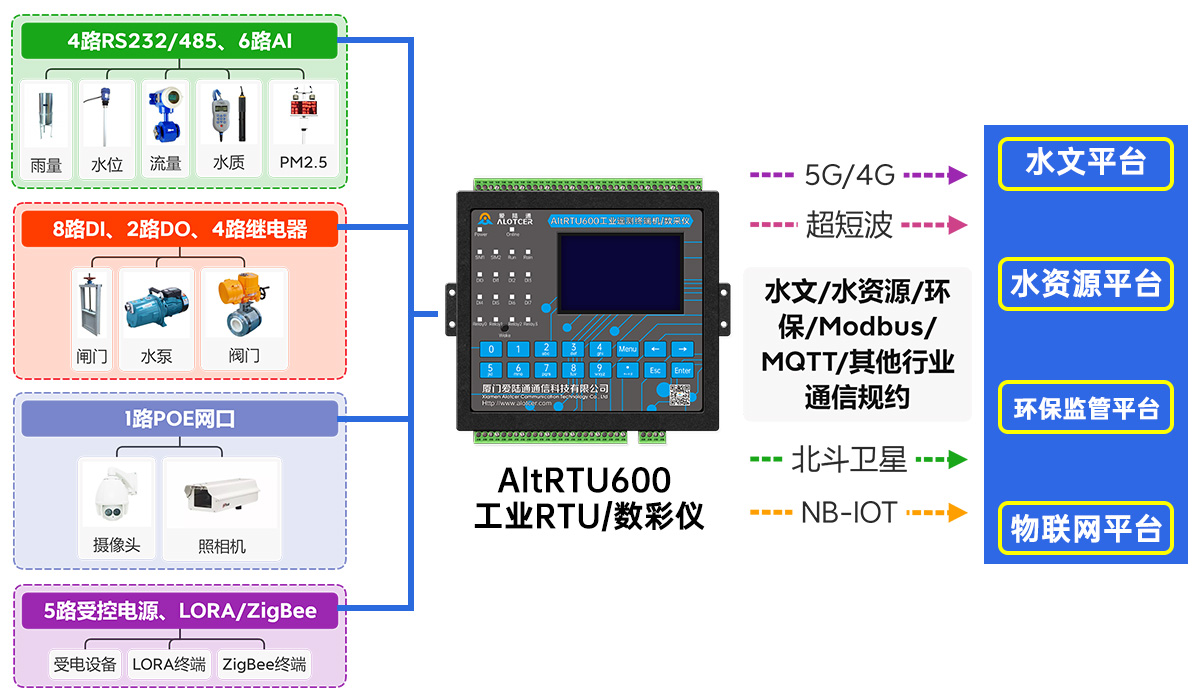

    组网方案

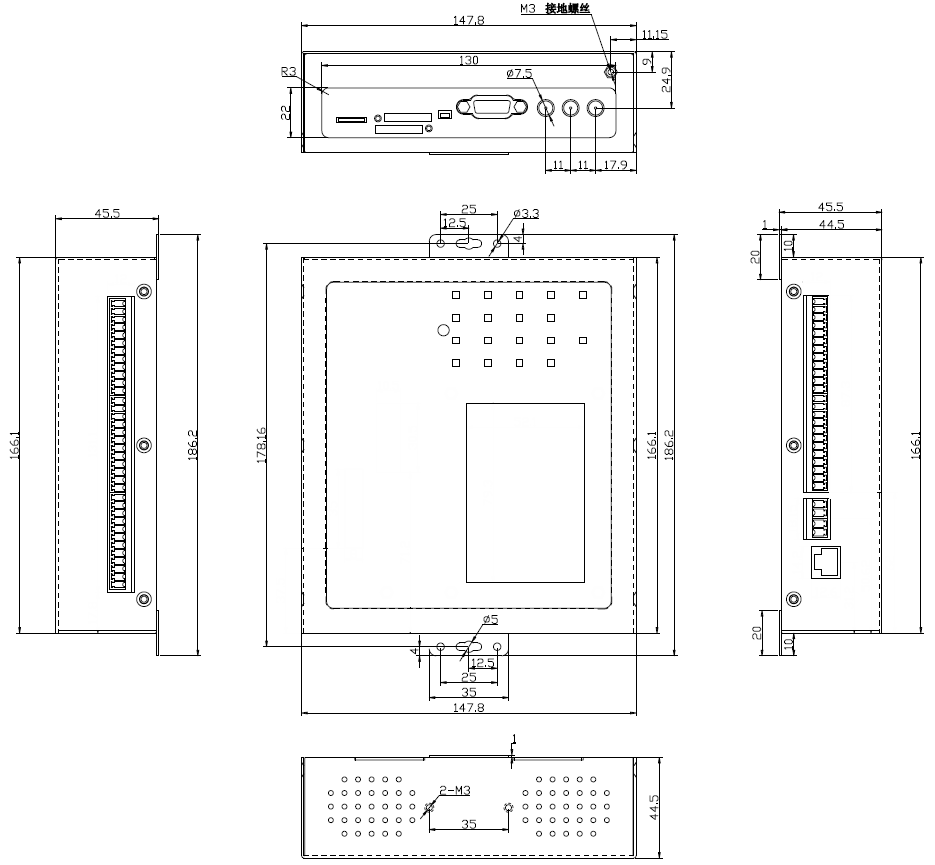

    产品尺寸
