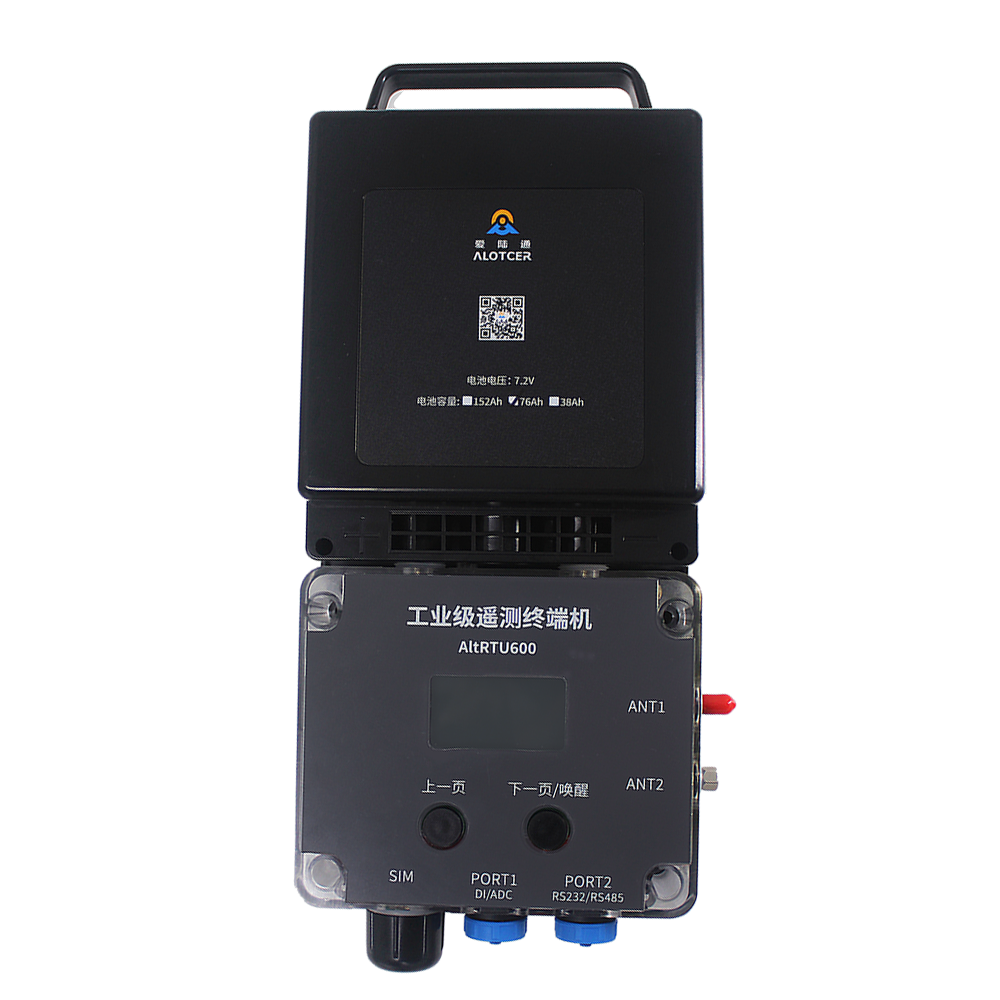

工业级管网遥测终端机-AltRTU600P

AltRTU600P是基于无线通信技术研发的IP68防护等级、低功耗、防腐防爆的高性能工业级管网遥测终端机/数采仪。该产品主要聚焦于污水管网、雨水管网、供水管网、窨井、入河入海排口、地下水、蓄水池的压力、水位、流量、流速和水质数据等监测；以及燃气管网、石油、化工、冶金、炼化、燃气输配等行业的监测。

各省规约资质具备各省份水文、水资源、环保212、MQTT等规约和认证

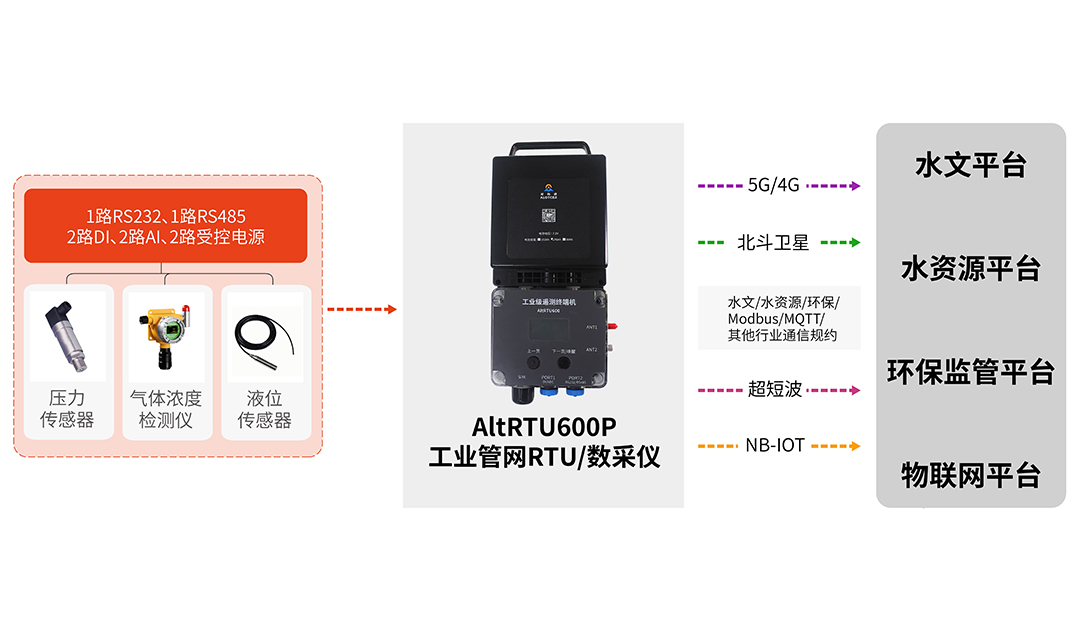

强大通信接口1路232、1路485、2路A1、2路D1、2路可控电源

灵活适应防水等级IP68、支持5G/4G、蓝牙配置、远程管理

实测续航(外接压力变送器,15 分钟间隔采集,60分钟间隔上报)下76Ah续航时间4年,152Ah电池续航时间8年

耐高温工温-35~+75ºC、350.3*148.9*89mm

免费样机申请

应用场景：地下管网 | 城乡供水系统

窨井 | 地下水

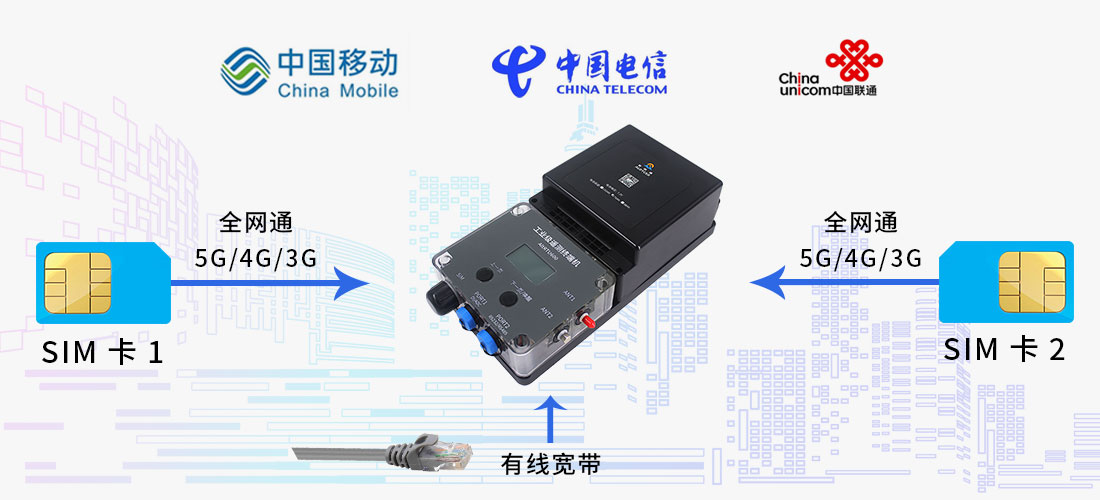

支持5G/4G全网通+网口通信、SD卡、内置温湿度传感器

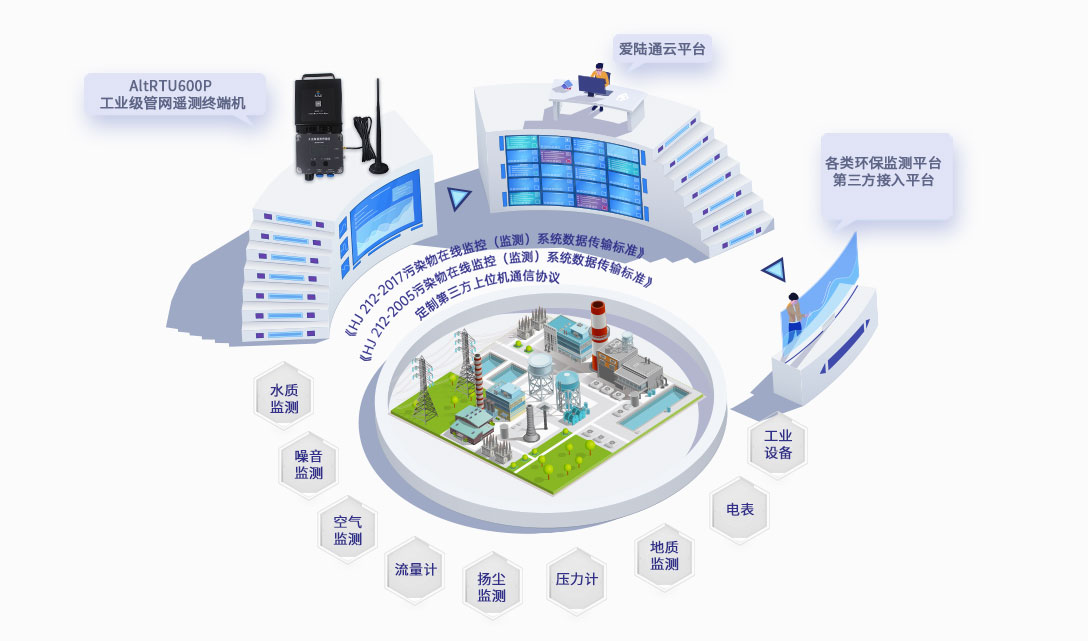

支持各省份水文/水资源/HJ212/MQTT等规约和认证

支持四川水文规约、河北水文规约、湖南水文规约、黑龙江水文规约等大部分地区规约

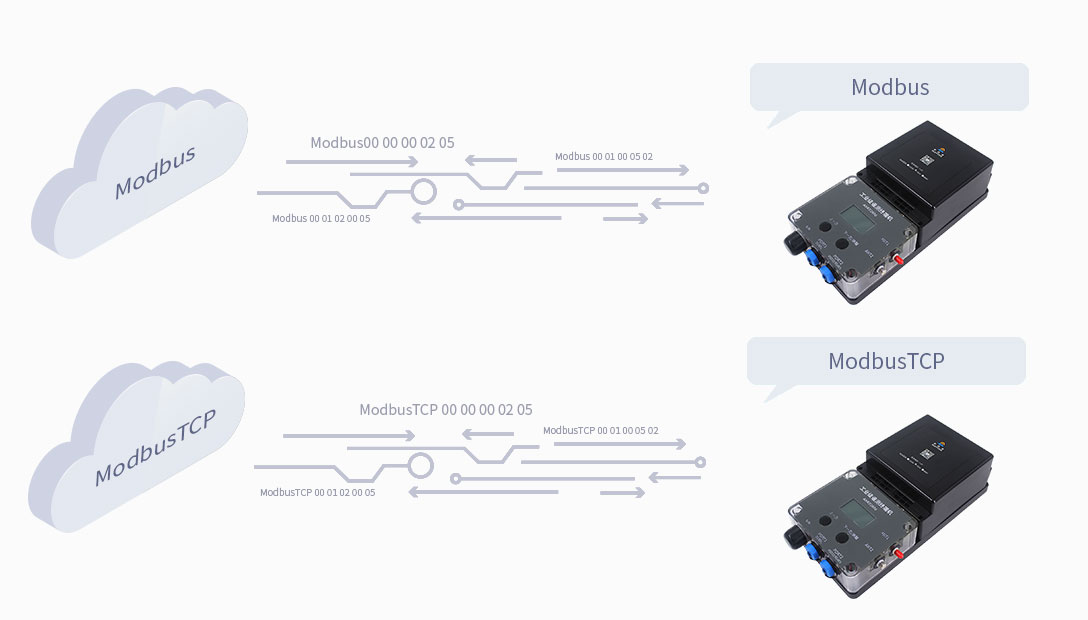

支持环保212协议,气象通信规约、Modbus/ModbusTCP等通信协议

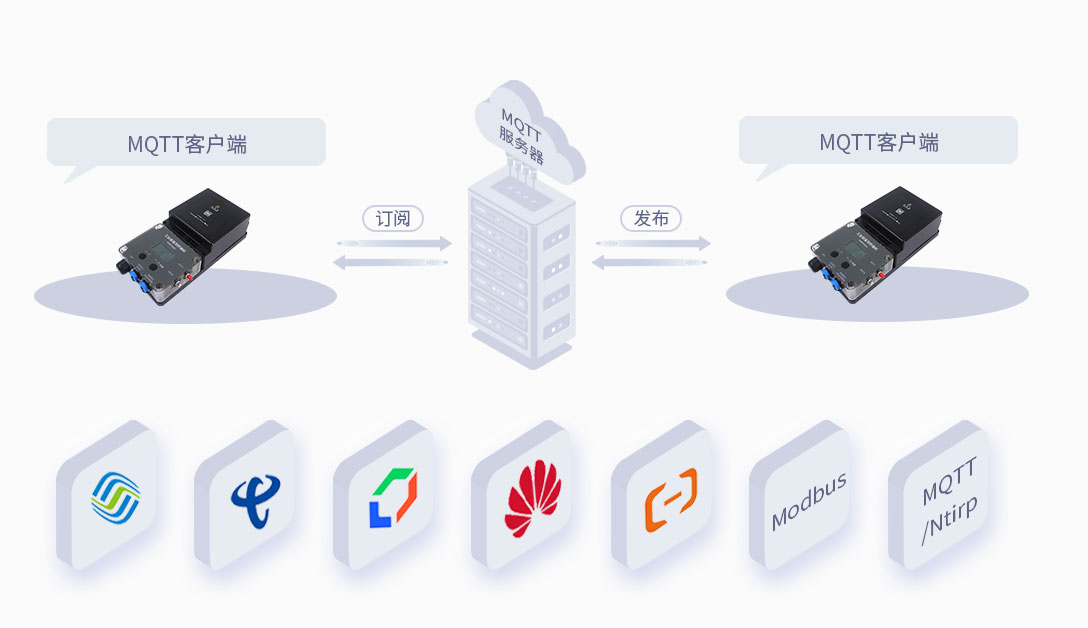

支持MQTT/Ntirp,兼容华为/阿里/电信/移动等主流IOT物联网平台

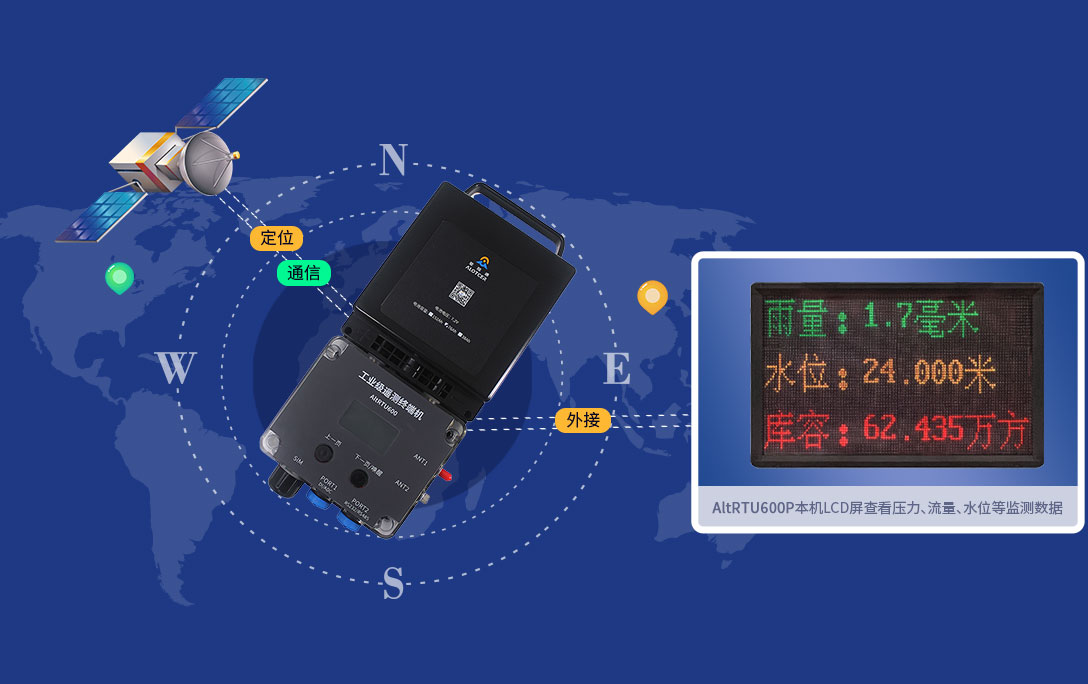

支持外置内置北斗通信模块,满足北斗报文通信,支持外接LED显示屏

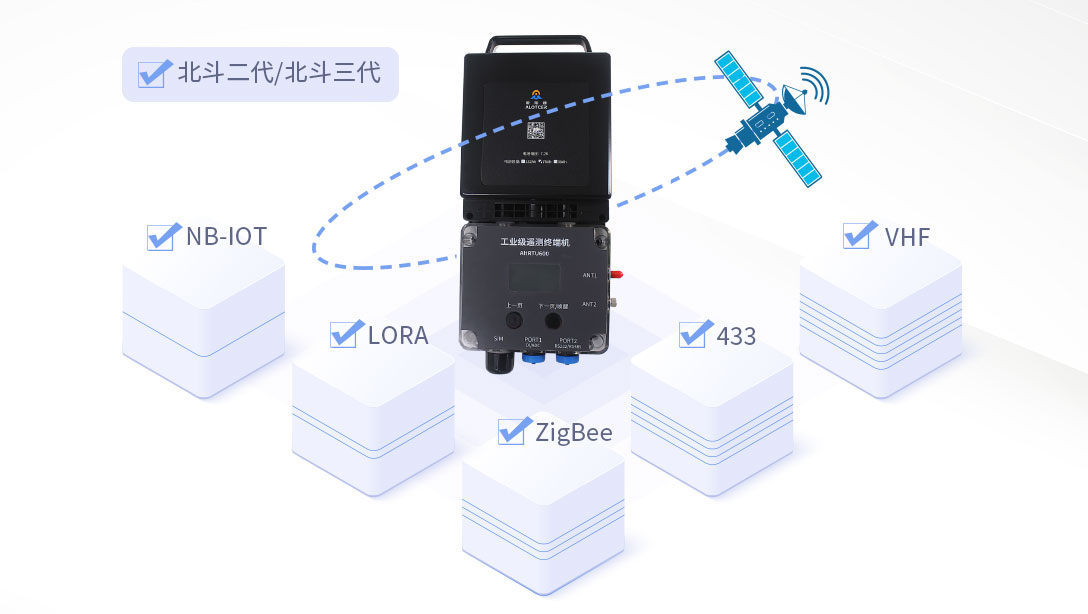

选配定制NB-IOT/LORA/ZigBee/433/VHF超短波、北斗二代/北斗三代等通信功能

支持软硬件特殊功能定制开发服务,支持OEM合作

休眠电流约45uA (@7.2VDC) | 静态值守<1.9mA (@12VDC)

采集电流<10mA (@12VDC) | 通信电流<100mA@12VDC

满足9~35VDC宽压，-35~+75ºC抗寒耐高温、防干扰，24小时全天候运行



产品属性

产品特点

主要功能

定时采集水位、压力、流量、流速、水质和其它数据

定时上报水位、压力、流量、流速、水质和其它数据

预警触发加报水位、压力、流量、流速、水质和其它数据

本地存储水位、压力、流量、流速、水质和其它数据

远程召测当前水位、压力、流量、流速、水质和其它数据

远程查询本地历史数据

本地导出历史数据

支持锂亚电池（不可充电）或可充电锂电池供电，电池低压报警功能

支持本地人工置数功能

支持本机 LCD 屏查看压力、流量、水位等监测数据

通过5G/4G网络进行数据通讯、短信方式进行数据备份

支持NB-IoT、Lora、超短波、北斗卫星短报文通讯方式（可定制）

内置温度传感器，可主动上报设备工作环境参数

支持 GPS/BD 定位功能（可选）

工业化设计

采用高性能工业级无线模块

采用高性能工业级32位通信处理器

防护等级 IP68、防腐、防爆

宽温设计（-35~+75℃正常工作）

高可靠性设计

WDT看门狗设计，保证系统稳定

采用完备的防掉线机制，保证数据终端永远在线

RS232/RS485 接口内置 15KV ESD 保护

SIM/UIM 卡接口内置 15KV ESD 保护

强大的抗电磁干扰能力，适用各种复杂的电磁环境

16MB 超大数据存储空间，可存储 10 年以上采集数据

电源接口内置反相保护和过流、过压保护

天线接口防雷保护（可选）

标准易用

提供标准 RS232/RS485 通信接口，可直接连接串口设备

支持本地串口配置方式和手机 APP 配置方式

使用方便、灵活，多种低功耗工作模式选择

支持串口升级、远程维护，设备日志导出

协议/规约

SLT 180-2015 水文自动测报系统设备遥测终端机

SLT 102-1995 水文自动测报系统设备基本技术条件

SL61-2003 水文自动测报系统技术规范

SZY203-2016 水资源监测设备技术要求

SZY205-2016 水资源监测设备质量检验

GB 3096-2008 声环境质量标准

GB/T 16706-1996 环境污染源类别代码

GB/T 19582-2008 基于Modbus 协议的工业自动化网络规范

HJ/T 75-2007 固定污染源烟气排放连续监测技术规范（试行）

HJ/T 76-2007 固定污染源烟气排放连续监测排放系统技术要求及监测方法（试行）

HJ 524-2009 大气污染物名称代码

HJ 525-2009 水污染物名称代码

《污染物在线监控（监测）系统数据传输标准》

《HJ/T212－2005 污染源在线自动监控（监测）系统数据传输标准》

《HJ 212－2017 污染物在线监控（监测）系统数据传输标准》

《HJ 477－2009 污染源在线自动监控（监测）数据采集传输仪技术要求》

《水文监测数据通信规约》

《水资源监测数据传输规约》

产品规格

CPU系统
CPU	工业级32位通信处理器
FLASH	512K
SDRAM	256K
数据存储Flash	16MB（可选 32MB、64MB、128MB）
接口参数
采集串口	1 路 RS232 和 1 路 RS485（RS232-1 和 RS485-0 为独立串口），内置 15KV ESD 保护，串口参数如下：数据位：5、6、7、8 位停止位：1、1.5(可选)、2 位校验：无校验、偶校验、奇校验串口速率：300~230400bps，默认 115200bps 接口形式：航空端子
Debug串口	1 个 RS232 Debug 串口（RS232-1，可定制支持 TTL），接口形式：航空端子
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	弹压式标准 Nano-SIM 卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护
电源接口	工业级端子接口，内置电源反向保护和过流、过压保护
唤醒按钮	轻触式开关
LCD屏	128*64点阵液晶显示屏
蜂鸣器	电磁式蜂鸣器
指示灯	具有 RUN (运行/电源)、Online(在线)两个工作状态指示灯
应用接口	● 2 路模拟量输入接口（12 位 ADC、同时支持 4-20mA 电流信号输入和 0-5V 电压信号输入）采集精度：0-5V 电压信号或者 4-20mA 电流信号，精度 0.5% ● 2 路数字量输入接口（光隔离）逻辑 0：湿接点 0-3V DC，或干接点导通逻辑 1：湿接点 5-30V DC，或干接点断开 ● 2 路受控输出电源（航空端子，DC 12V 输出。单路额定输出电流 100mA，2 路额定输出电流总和 1A，内置过流保护）
网络参数
无线网络	5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 TDD-LTE：B38/39/40/41和B61/62（专网） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz
BLE 参数	频段：支持蓝牙 V5.0 标准，频段 2400~2483.5MHz 发射功率：Max 10.5dBm 接收灵敏度：-93dBm @ 1Mbps 30.8%BER 通信距离：10m
NB-IoT 参数	频段：B5：850MHz/B8：900MHz/B20：800MHz 理论带宽：100bps~100Kbps 发射功率：23±1dBm 接收灵敏度：<-129dBm
Lora参数	频段：410MHz - 441MHz，1000KHz 步进，建议433±5MHz 室内/市区通信距离：1KM 户外/视距通信距离：3KM 发射功率：100mW 接收灵敏度：＜-140dBm
北斗RDSS参数	发射功率：≥37dBm 接收信号灵敏度：-127.6dBm 载波抑制：≥30dBc 调制相位误差：≤3° 定位、通信成功率：≥95%
供电参数
电池（可拆卸）	锂亚电池（标称 7.2V，可选容量 38Ah/76Ah/152Ah），或可充电锂电池（标称 7.4V，可选容量 38Ah/76Ah）；推荐 76Ah 锂亚电池
通信电流	<100mA (@7.2VDC)
采集电流	<10mA (@7.2VDC)
静态值守电流	<1.9mA (@7.2VDC)
休眠电流	45uA (@7.2VDC)
机械参数
设备外壳	PC+ABS外壳

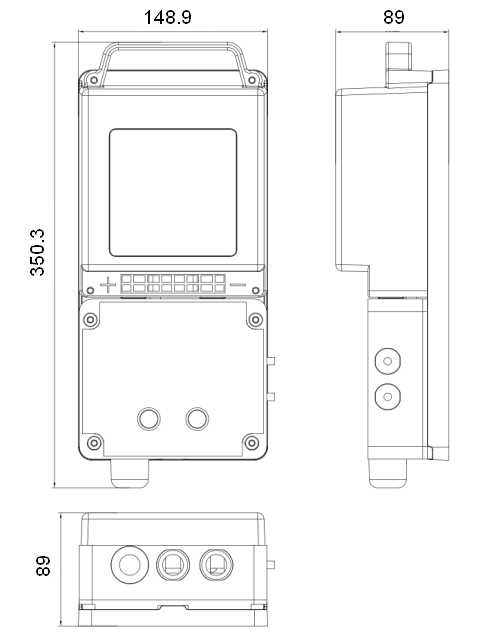

外形尺寸	350.3148.989mm（不含配件）
重量	约 3.1kg（主机+76Ah 锂亚电池）
安装方式	壁挂（外六角膨胀螺丝）
环境参数
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
屏幕工作温度	-20~+75ºC（-4~+158℉）
屏幕储存温度	-30~+80ºC（-22~+176℉）
相对湿度	95%(无凝结)
防护等级	IP68
