2网1串工业网关-AD7028D(T/Z)
2网1串工业网关-AD7028D(T/Z)通讯模块是基于5G/4G/3G/2G等技术开发的物联网无线数据传输终端。产品采用高性能的工业级32位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时支持1路RS232(或1路RS485)、1路以太网LAN和1路以太网LAN/WAN接口,能直接与串口和网口设备通信,实现工业数据传输。
  • 双模5G5G全网通、SA/NSA双模、兼容4G/3G/2G
  • 2网1串2路LAN(1路可为WAN)、1路RS232/485
  • 硬件加密电力101/104规约、电力终端配置交互协议
  • 双卡双待可选双卡、GPS/北斗/脉冲、电力加密/公专/esim
  • MQTTMQTT、Modbus TCP、OPC UA、Ntirp、DTU功能
  • VPN组网IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等
  • 二次开发Linux系统、支持python二次开发
  • 宽压电流DC 9~60V、通信电流140mA/在线不通信120mA(12V)
  • 耐高温工作温度-35~+75ºC,产品尺寸110x85x32mm

      • 应用场景:电力DTU/箱式FTU外网通信 | 国网硬件加密 | 电力差动保护5G切片组网









        支持2网1串、双卡双待、GPS/北斗定位和通信、Lora等


        支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网








        支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议


        可选配定制VLAN、RIP、OSPF、BGP等网络路由协议










        支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台


        支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能










        支持原始配置参数自定义,包括设备名称、型号,恢复出厂后不丢失











        支持爱陆通远程运维云,能直接网络穿透远程访问客户自己的网口或串口终端设备











        支持爱陆通设备管理平台,可远程对设备进行查看、配置、升级等运维工作,10K+容量









        电力级高规格软硬件方案,独立强大的MCU处理器,多级别看门狗防护,永不宕机









        产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证









        满足5~60VDC宽压,-40~+80ºC抗寒耐高温、防干扰,24小时全天候运行










    产品属性

    产品特点

      工业化设计

     采用高性能工业级无线模块

     采用高性能工业级32位通信处理器

     宽温设计(-35~+75℃正常工作)

     宽电源输入(DC 9~60V)

     高可靠性设计

     WDT看门狗设计,保证系统稳定

     采用完备的防掉线机制,保证数据终端永远在线

     以太网接口内置1.5KV电磁隔离保护

     RS232/RS485接口内置15KV ESD保护

     SIM/UIM卡接口内置15KV ESD保护

     电源接口内置反相保护和过流、过压保护

     10MB超大串口数据缓存,保证数据安全不丢失

     天线接口防雷保护(可选)

     标准易用

     采用工业端子接口,特别适合于工业现场应用

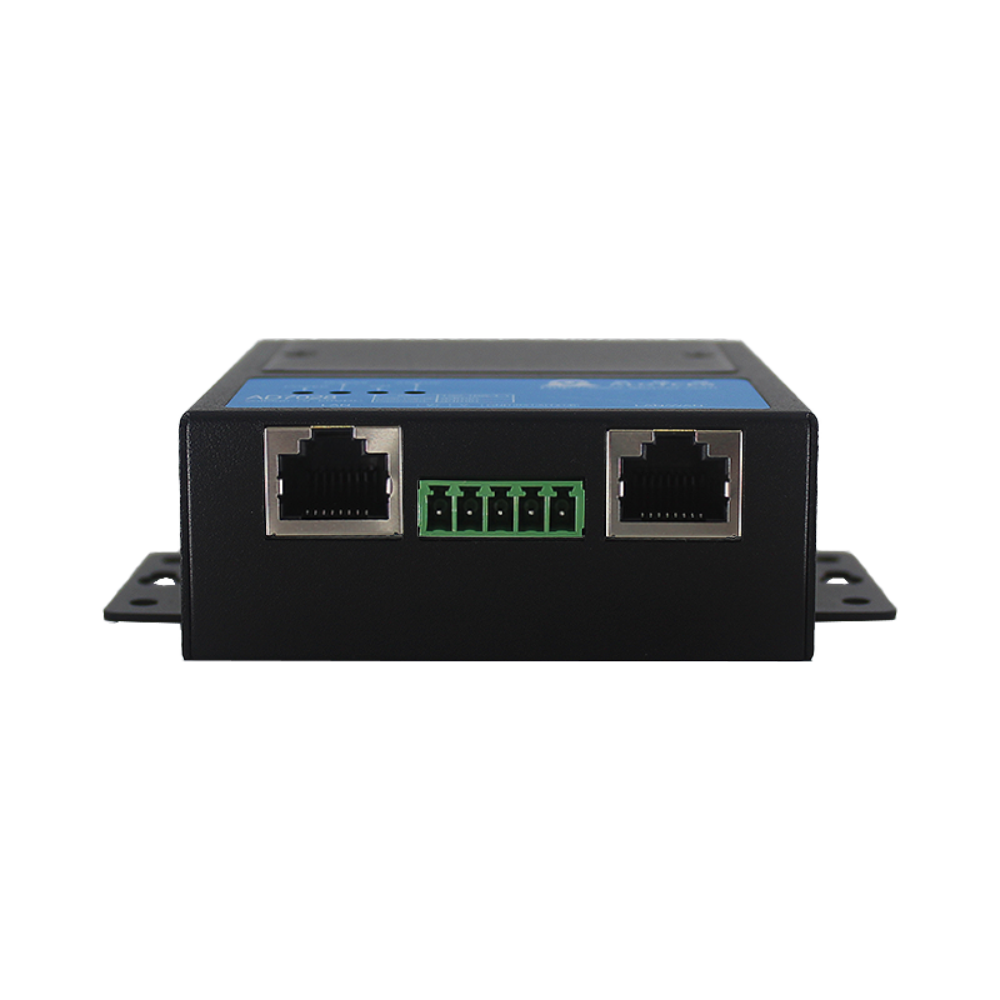

     提供标准RS232(可选RS485)和以太网接口,可直接连接串口设备和以太网设备

     方便的系统配置和维护接口(可选串口配置或网页配置)

     智能型数据终端,上电即可进入数据传输状态

     使用方便,灵活,多种工作模式选择

     支持网口升级、远程维护,设备日志导出

     强大安全

     支持TCP Server 功能,可同时支持5个TCP 连接

     支持ModBus RTU/TCP 协议转换

     支持双数据中心备份传输及多数据中心同步传输(5个数据中心)

     支持多中心,1-5 个中心

     支持本地和远程在线升级,导入导出配置文件

     支持电力101、104以及两者协议互转

     内嵌标准TCP/UDP 协议,支持透明数据传输

     支持登录安全认证

     支持双数据中心备份传输及多数据中心同步传输

     多指示灯,可指示多种系统状态

     支持本地日志存储

     支持VPN(PPTP,L2TP,IPSEC 和 GRE)

     支持双SIM卡(可选)

     支持国网硬件加密(可选)

     支持GPS/北斗双模定位(可选)
     支持GPS/BD秒脉冲输出(可选)
     支持电力1.8G专网,支持公专一体(可选)



    产品规格

     CPU系统

     CPU

     工业级32位通信处理器

     FLASH

     16MB(可扩展至64MB)

     SDRAM

     128MB

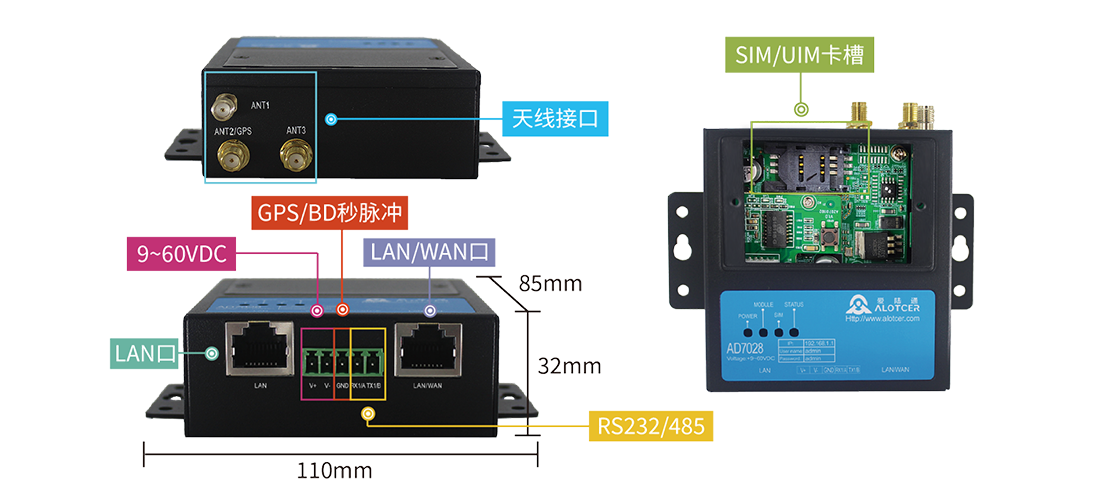

     接口参数

     串口

    1个RS232串口(或1个RS485),内置15KVESD保护,串口参数如下:

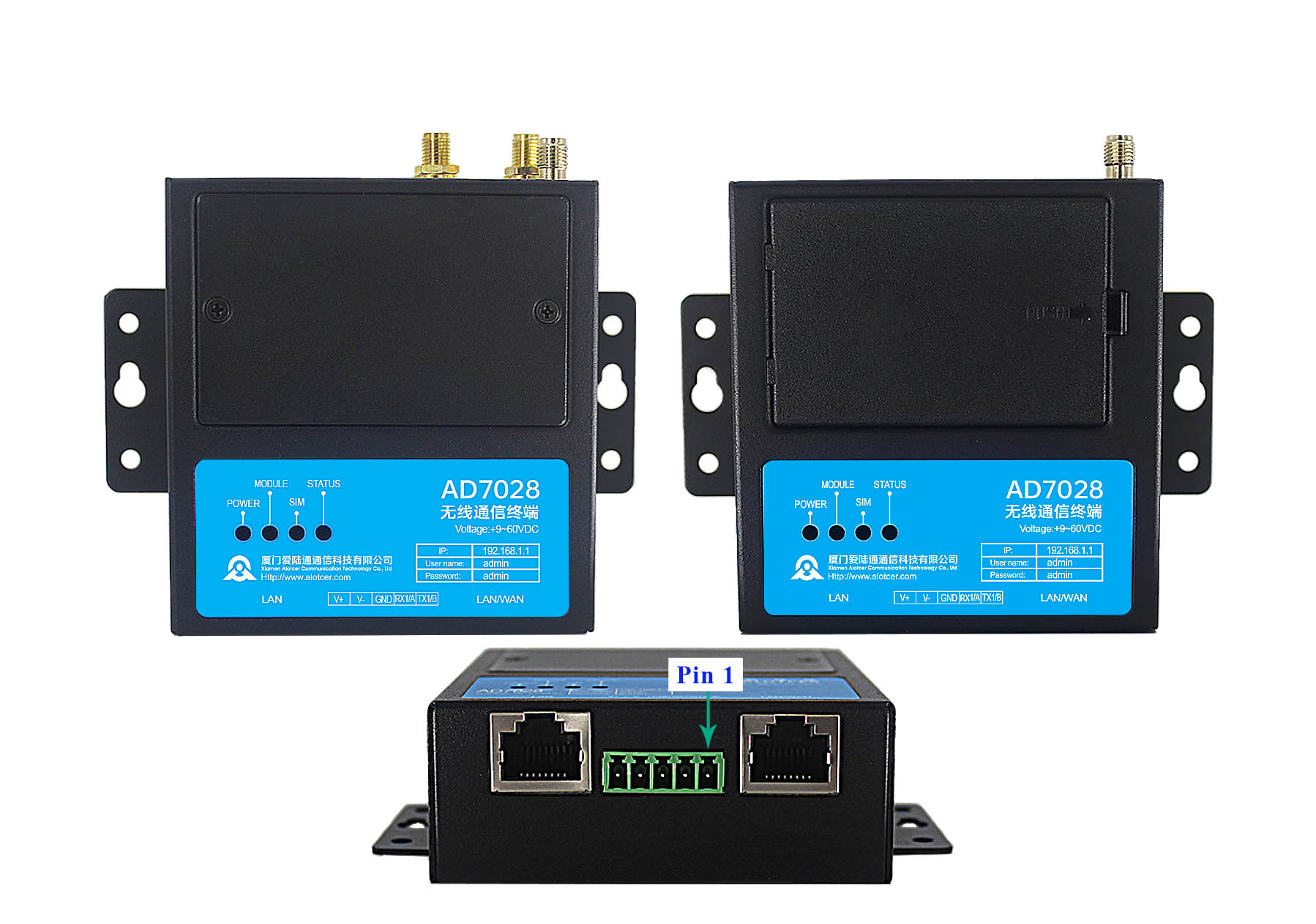

    串口形式:5PIN工业端子,3.81mm间距

    数据位:5、6、7、8位

    停止位:1、1.5(可选)、2位

    校验:无校验、偶校验、奇校验

    串口速率:2400~115200bps,默认115200bps

    超大缓存:支持10MB串口缓存

     LAN接口

     1个10/100M以太网LAN口和1个10/100M以太网LAN/WAN口,自适应MDI/MDIX,内置1.5KV电磁隔离保护

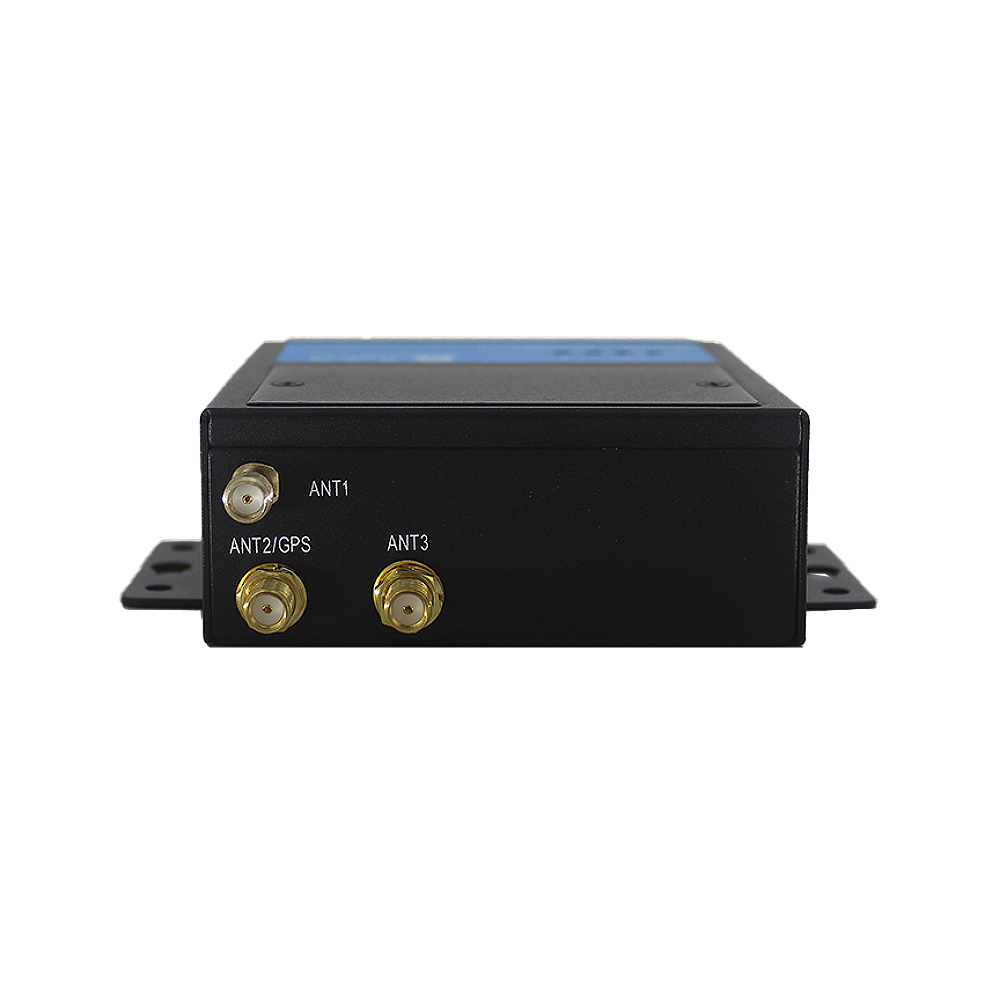

     天线接口

     标准SMA阴头天线接口,特性阻抗50欧

     SIM/UIM卡接口

     标准翻盖式卡座接口,支持1.8/3VSIM/UIM 卡,内置15KVESD保护

     电源接口

     工业端子,3.81mm间距

     复位按钮

     在设备内部。长按此按钮8S,可将设备的配置参数恢复为出厂默认值

     指示灯

     具有POWER、MODULE、SIM、STATUS指示灯

     网络参数

     无线网络

    5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/66/71/77 /78/79

    TDD-LTE:B38/39/40/41和B61/62(专网)

    FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28

    WCDMA:850/900/1900/2100MHz

    TD-SCDMA:1880-1920/2010-2025MHz(A/F)

    CDMA2000 1x/ EVDO Rev. A:800/1900MHz

    GSM/GPRS/EDGE:850/900/1800/1900MHz

    CDMA:800/1900MHz

     PPP协议

     支持点对点拔号协议

     PPP层心跳

     维护与运营商的网络链接,防止被强制休眠,保证拔号链接的稳定性

     网络认证

     支持CHAP/PAP认证

     TCP层心跳

     在TCP层实现对应用服务器的连接侦测

     供电参数

     供电范围

     DC 9~60V,推荐12VDC或24VDC

     待机电流(5G)

     <100mA (@12VDC)

     通信电流

     <350mA (@12VDC)

     机械参数

     设备外壳

     铁壳

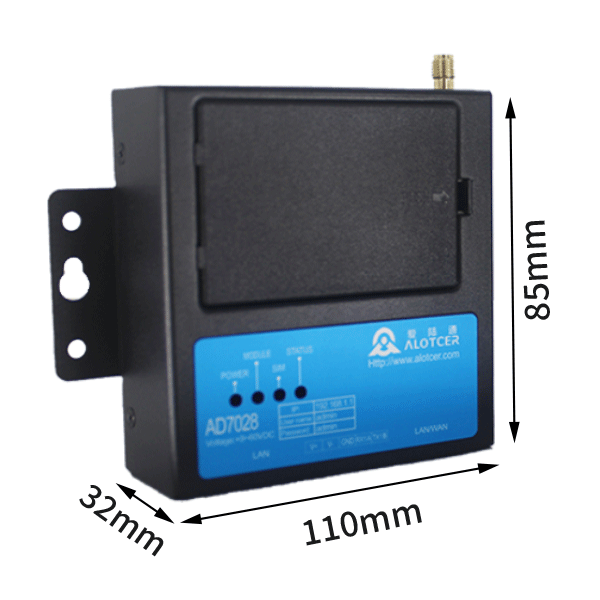

     外形尺寸

     110x85x32mm(不包含配件)

     重量

     330g(不包含配件)

     安装方式

     挂耳式或DIN 35mm导轨式(选配)

     环境参数

     工作温度

     -35~+75ºC(-31~+167℉)

     储存温度

     -40~+85ºC(-40~+185℉)

     相对湿度

     95%(无凝结)



    组网方案

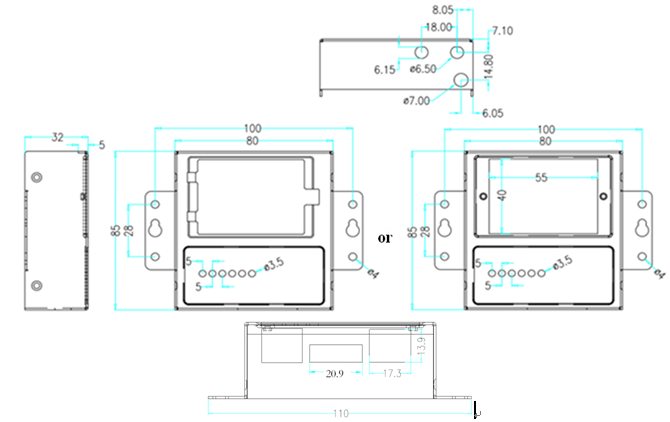

    产品尺寸
