5口千兆工业路由器/CPE-AR7091
AR7091——基于5G/4G/3G/2G、WIFI、虚拟专网等技术开发的工业物联网网关/CPE。产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式操作系统为软件支撑平台，同时支持1个千兆以太网WAN、4个千兆以太网LAN、1个RS232/RS485（可选）接口和2.4G/5.8G WIFI接口，可同时连接串口设备、以太网设备和 WIFI 设备,能满足工业现场通信的需求。
应用场景：高速公路5G组网 | 智慧工厂5G专网组网 | 车载5G大数据通信
5G全网通、千兆网口、2.4/5G双频WIFI、可选双模5G双卡双待
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议
可选配定制VLAN、RIP、OSPF、BGP等网络路由协议
支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失
支持爱陆通远程运维云，能直接网络穿透远程访问客户自己的网口或串口终端设备
支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量
电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机
产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
满足9~35VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行
产品属性
产品特点
工业化设计 |
采用高性能工业级无线模块 |
采用高性能工业级32位通信处理器 |
采用金属外壳，保护等级 IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用 |
宽电源输入（DC 9~35VDC） |
高可靠性设计 |
WDT看门狗设计，保证系统稳定 |
采用完备的防掉线机制，保证数据终端永远在线 |
以太网接口内置1.5KV电磁隔离保护 |
RS232/RS485接口内置15KV ESD保护 |
| SIM/UIM卡接口内置15KV ESD保护 |
电源接口内置反相保护和过流、过压保护 |
天线接口防雷保护（可选） |
标准易用 |
提供标准RS232（或RS485）、以太网和WIFI接口，可直接连接串口设备、以太网设备和WIFI设备 |
提供标准有线WAN口（支持标准PPPOE协议），可直接连接ADSL设备 |
使用方便，灵活，多种工作模式选择 |
智能型数据终端，上电即可进入数据传输状态 |
方便的系统配置和维护接口（包括本地和远端WEB和CLI方式） |
同时支持挂耳式和35mm Din-rail式安装 |
强大安全 |
支持多种 WAN 连接方式，包括静态IP,DHCP，PPPOE，M1-PPP，M1-DHCP |
支持无线网络和有线WAN双链路智能切换备份功能（可选） |
支持VPN（PPTP，L2TP，OPENVPN（支持CA）, IPSEC（支持CA）, GRE，GRETAP） |
支持远程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能 |
支持云平台，本地和远程在线升级，本地和远程导入导出配置文件 |
支持NTP，内置RTC |
支持国内外多种DDNS，支持静态域名解析 |
支持MAC地址克隆， 支持接口VLAN配置 |
WIFI支持802.11b/g/n/ac,支持WIFI AP、AP Client |
WIFI支持WEP,WPA，WPA2等多种加密方式 |
支持多种上下线触发模式，包括短信、电话振铃、串口数据、网络数据触发上/下线模式 |
支持APN/VPDN |
支持VRRP链路备份 |
| 支持多路DHCP server及DHCP client，DHCP捆绑MAC地址，DDNS，防火墙，NAT，DMZ主机，QoS，流量统计,实时显示数据传输速率等功能 |
支持物联协议MQTT客户端和服务器（支持CA），支持常用的物联平台（阿里云，华为云，移动云，电信云） |
支持工控OPCUA协议与MODBUS协议转换 |
支持Python二次开发平台（Python3） |
支持SPI防火墙，VPN穿越，访问控制，URL过滤，等功能 |
支持本地日志存储 |
支持GPS/北斗功能（可选） |
支持单模双SIM卡/双模双卡（可选） |
支持线上网络测试 |
产品规格
CPU系统 | |
CPU | 工业级32位通信处理器 |
FLASH | 16MB（可扩展至64MB） |
SDRAM | 256MB |
接口参数 | |

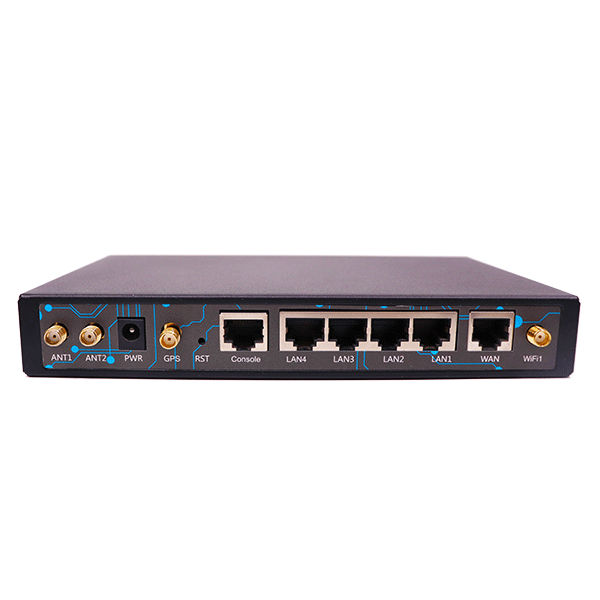

WAN接口 | 1个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
LAN接口 | 4个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
串口 | 1个RS232串口（或1 RS485），内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5(可选)、2位 校验：无校验、偶校验、奇校验) 串口速率：2400~115200bps，默认115200bps |

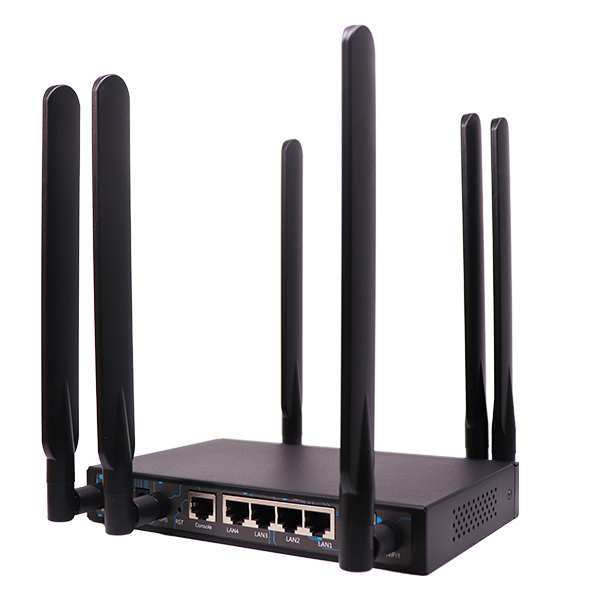

天线接口 | 蜂窝天线：标准SMA阴头天线接口，特性阻抗50欧 WIFI天线：标准SMA阳头天线接口，特性阻抗50欧 GPS天线（可选）：标准SMA阴头天线接口，特性阻抗50欧。 |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
电源接口 | 标准的3芯火车头电源插座，内置电源反相保护和过流、过压保护 |
复位按钮 | 长按此按钮8S，可将ROUTER的配置参数恢复为出厂默认值 |
指示灯 | 具有“信号强度”、“PWR”、“RUN”、 “SIM1”、“Online”、”LAN1”“LAN2”、”LAN3”、”LNA4”、”WAN”、”APP”“WIFI2.4”、“WIFI5.8”“GPS”（可选）、“SIM2”（可选）等指示灯 |
网络参数 | |
无线网络 | GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：B38/39/40/41和B61/62（专网） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 |
WAN协议 | 支持PPP/PPPOE |
LAN协议 | 支持APR |
网络认证 | 支持CHAP/PAP认证 |
网络接入 | 支持APN/VPDN |
IP应用 | 支持Ping、Trace、DHCPServer 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet |
IP路由 | 支持静态路由 |
WIFI参数 | |
标准及频段 | 支持IEEE802.11b/g/n，2.4G，支持AP模式，Station模式（可选） 支持IEEE802.11ac，5.8G，支持AP模式，Station模式（可选） |
理论带宽 | IEEE802.11b/g：最高速率达54Mbps IEEE802.11n：最高速率达300Mbps IEEE802.11ac：最高速达866Mbps |
安全加密 | 支持WEP、WPA、WPA2等多种加密方式，可选WPS功能) |
发射功率 | 26dBm（11b），21dBm（11ac/MCS7/HT40），20dBm（11ac/MCS9/HT80） |
接收灵敏度 | ＜-72dBM@54Mbps |
GPS/北斗参数（可选） | |
GPS | 接收机类型：72道GPS L1（1575.42MHz）C/A码 水平定位精度：2.5m 最大导航更新率：18Hz 速度精度：0.05m/s |
北斗 | 接收机类型：72道北斗B1I 水平定位精度：3m 最大导航更新率：18Hz 速度精度：0.05m/s |
供电参数 | |
供电范围 | DC 9~35V |
标准电源 | DC 12V/1.5A |
通信电流 | <700mA (@12VDC) |
机械参数 | |
设备外壳 | 高硬度铁质外壳 |
外形尺寸 | 186.8x120.2x28mm（不包含配件） |
重量 | 610g（不包含配件） |
安装方式 | 挂耳式或DIN 35mm导轨式（选配） |
环境参数 | |
工作温度 | -35~+75ºC（-31~+167℉） |
储存温度 | -40~+85ºC（-40~+185℉） |
相对湿度 | 95%(无凝结) |
组网方案

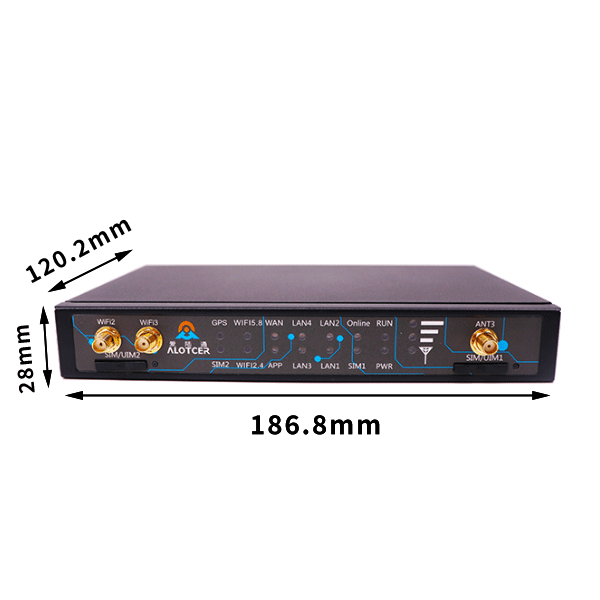

产品尺寸
