5G工业路由器电力串口101、电力网口104配网解决方案

时间:2020-05-27浏览:4657

在电网的建设及使用过程中,各类突发事件如自然形成类的冬雨、冰雪、高温、强风以及不可预知的地震、台风等会对电网的正常运行造成极大威胁。由于电力终端位置分散,一些位于人迹罕至的偏远或交通不便区域,依托人工消缺或传统监控的监管方式,困难大、效率低、成本高,因此迫切需要一套5G工业路由器电力串口101电力网口104配网解决方案方便快捷的在线监控方式来及时发现电力配网过程中的隐患,保障输配网工作的正常运行。


5G工业路由器,电力串口101配网,电力网口104配网,FTU,DTU



解决方案结构图

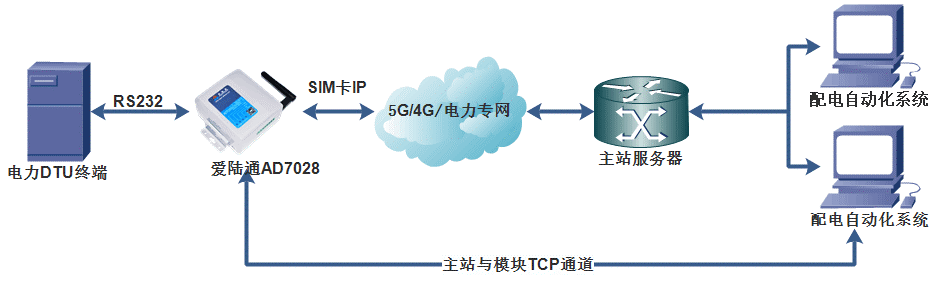

方案结构图:爱陆通AD7028 5G工业路由器电力串口101配网方案


对下(配电终端:FTU/DTU/故指等):使用串口RS232连接方式

对上(主站):爱陆通AD7028与主站建立TCP通道

主要涉及功能:串口转无线


5G工业路由器,电力串口101配网,电力网口104配网,FTU,DTU

[`O%K2MR`11HW52WOP4T`%P

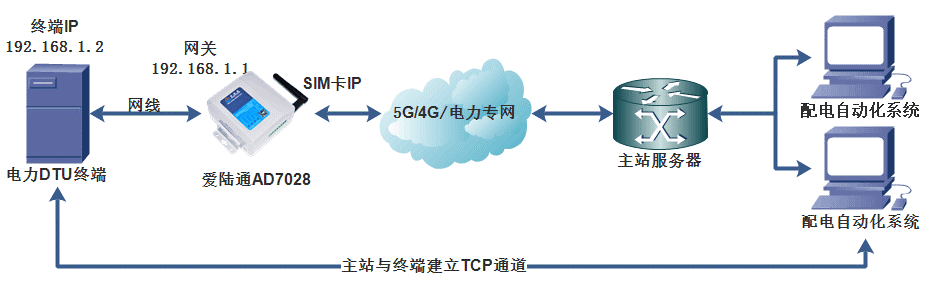

方案结构图:爱陆通AD7028 5G工业路由器电力网口104配网方案


对下(配电终端:FTU/DTU/故指等):网线连接,RJ45形式

对上(主站):主站通过TCP连接爱陆通AD7028

主要涉及功能:有线转无线、端口转发


5G工业路由器,电力串口101配网,电力网口104配网,FTU,DTU

9S%92@%W17_OPT7{9ND6GLL

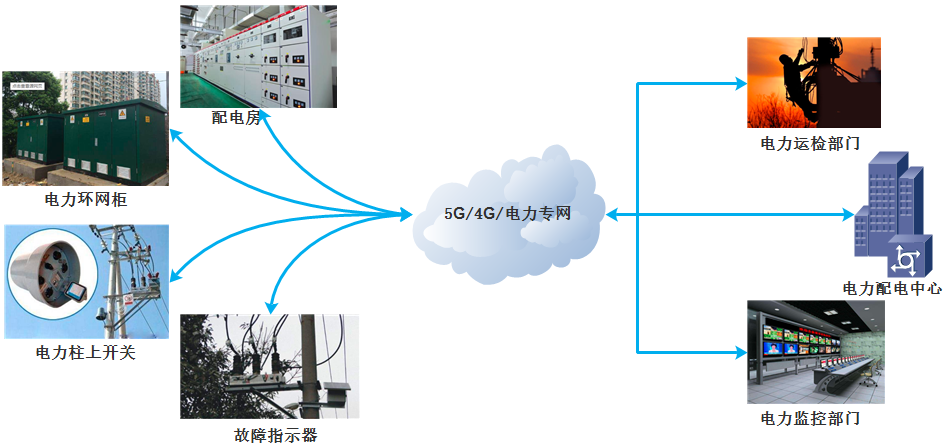

系统概述


DTU是配电自动化的最末端监控设备,DTU通过串口或者网口和无线模块相连,通过电力APN无线专网与电力中心进行互联互通,实现了电力中心远程监控前端DTU的目的。


前端:DTU是配电自动化的终端部分,执行者采集汇报以及配网的职能,通过爱陆通AD7028与配电中心实现对接。


通信:爱陆通AD7028通过4G无线物联与配电中心数据互通。


后台:配电中心通过互联网对前端所有DTU的信息和状态进行统一整理分析,进而采取相应的措施。

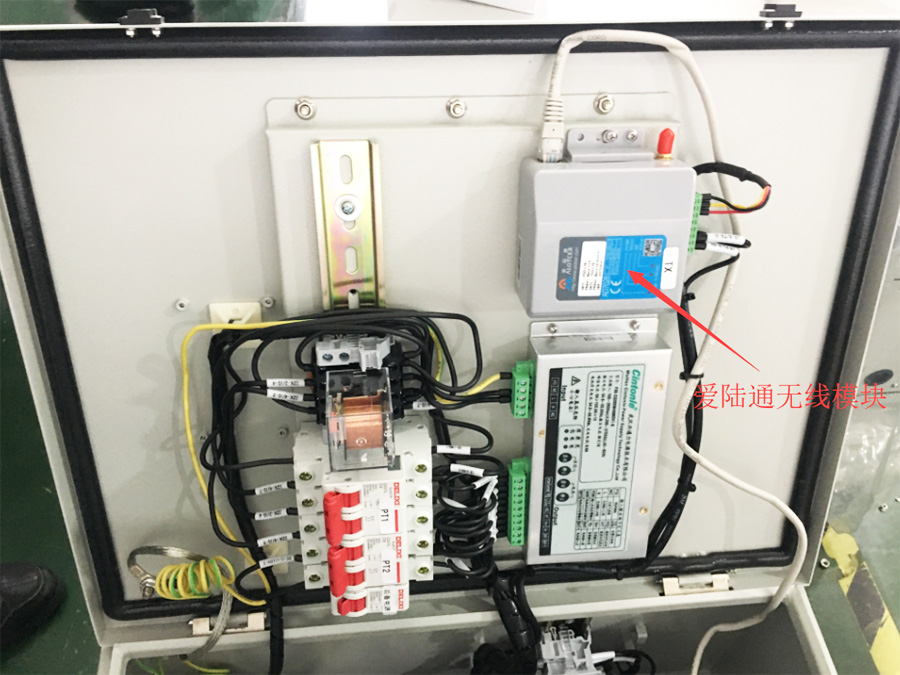

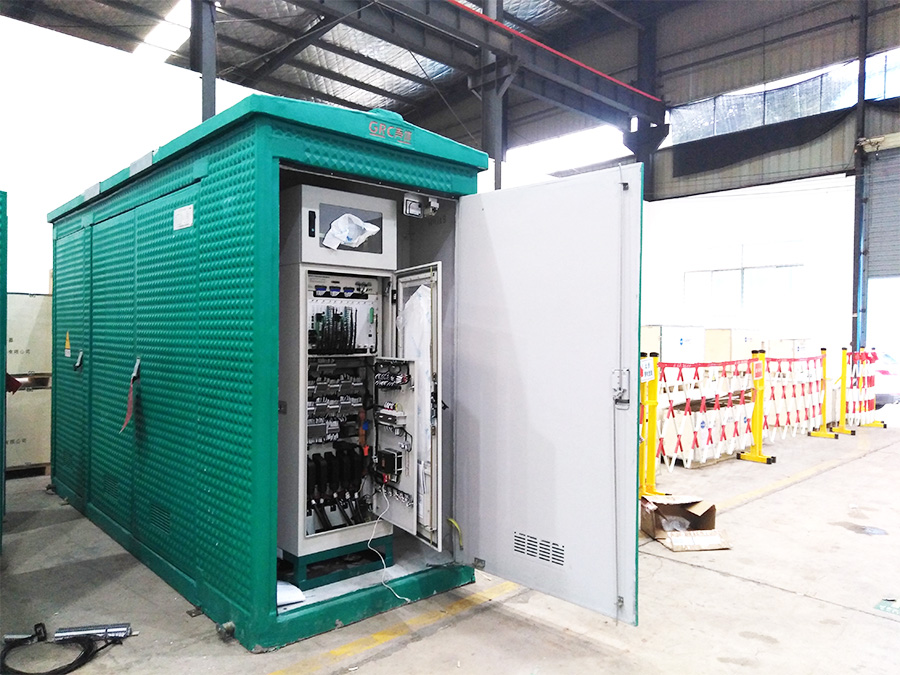

相关产品及现场实图


5G工业路由器,电力串口101配网,电力网口104配网,FTU,DTU


5G工业路由器,电力串口101配网,电力网口104配网,FTU,DTU

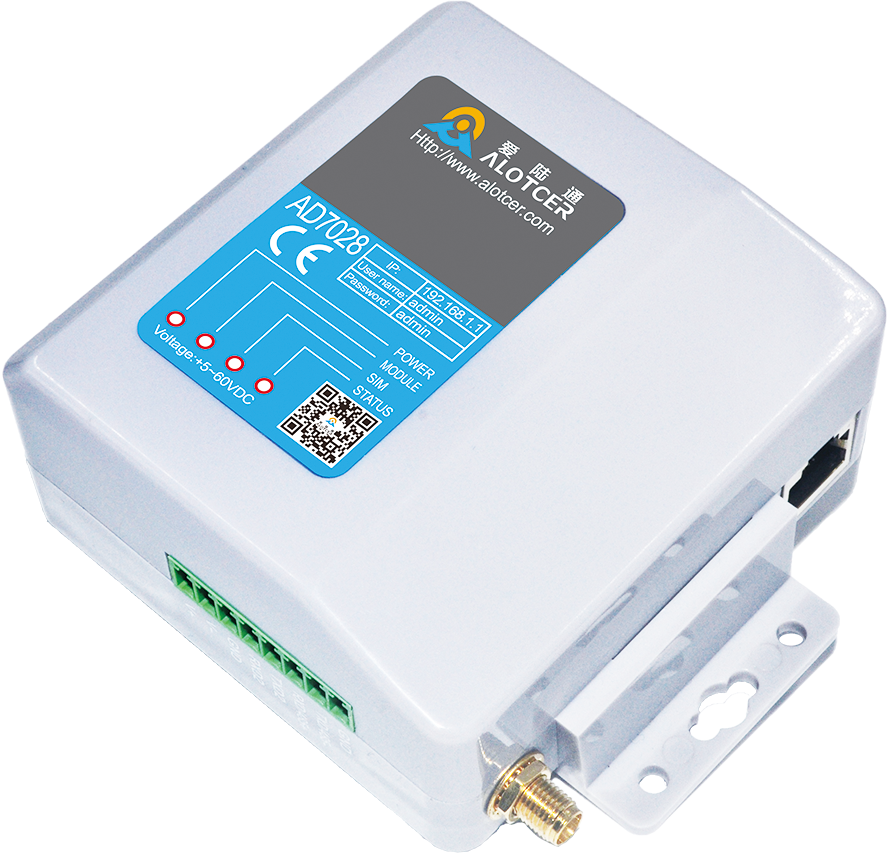

爱陆通5G工业无线路由器




✪ 爱陆通AD7028 5G工业路由器是工业Modem也是工业路由器

✪ 支持电力101、104等多种通信组网方案

✪ 双串口、单网口,国网硬件加密、公专一体、双卡双待

✪ 5~60VDC宽压,-40~+80ºC抗寒耐高温、防干扰

✪ 24小时不间歇工作,确保通信链路畅通

✪ 具备用户配置信息防丢失机制,运行更稳定

✪ 高效远程设备管理,人性化界面操作简易安装方便

✪ 体积小巧接口标准,安装维护便捷
