爱陆通5G工业路由器VRRP配置说明

时间:2020-05-29浏览:4051

一:VRRP 功能介绍

VRRP(虚拟路由冗余协议):通过把几台5G/4G工业路由设备联合组成一台虚拟路由设备,将虚拟路由设备的ip地址作为用户的默认网关地址实现与外部的通讯。当网关设备发生故障时,VRRP协议能够快速选举新的网关设备承担数据流量,保障网络的可靠通信。VRRP使用ip报文作为传输协议报文,序列号为100,使用固定的组播地址192.168.1.254进行发送,通过协议报文选举处一台爱陆通AR7088H 5G/4G工业路由器作为master,其他设备作为backup,来实现网关备份功能

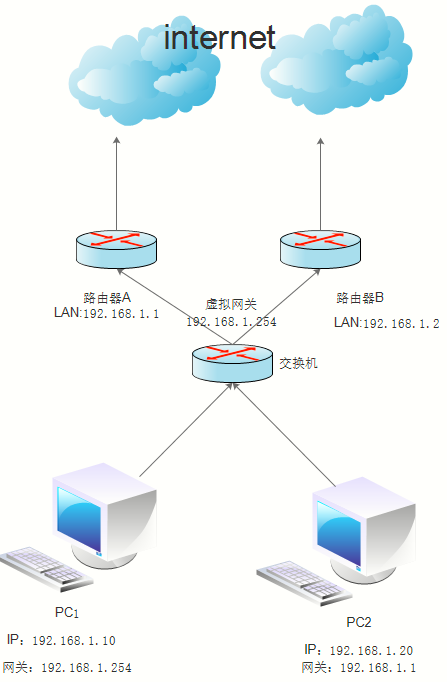

二:搭建网络环境




路由器A 为主路由器,路由器B为备份路由器PC1网关设置为虚拟网关
PC1网关手动设置为192.168.1.254
PC2网关手动设置为192.168.1.1

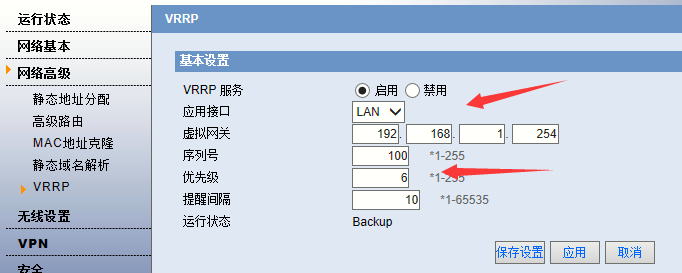

路由器A的配置:




路由器B的配置

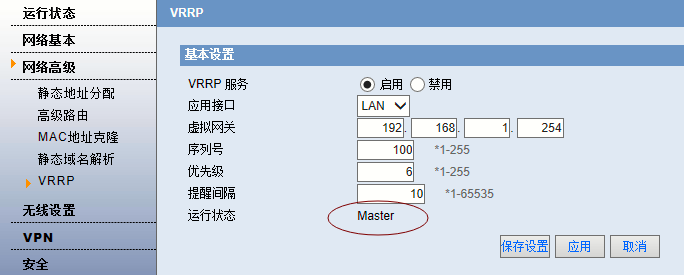

3.png当路由器A的网络切断的时候。Backup服务器会主动切换会主服务器




PC1依然可以正常上网,但是PC2就无法上网了。
通过试验可以说明VRRP功能是在两个路由器上搭建了一个虚拟网关 下面所有的路由器都是通过这个虚拟网关再到主路由器的网关来上网。

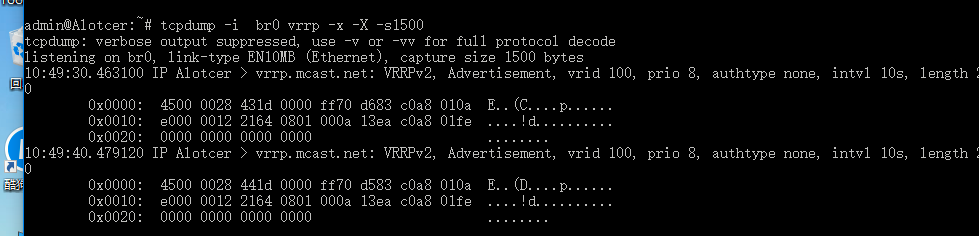

内部原理:实际是在路由器爱陆通AR7088H 5G/4G工业路由器的局域网内相互广播VRRP 报文,路由器都会收到,并识别这个报文。一但停止的VRRP 报文的发送就会切换主备效果

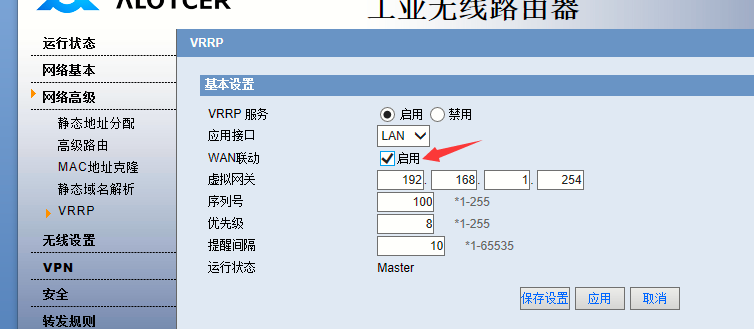

二:新增wan口联动功能
该功能是为了保证当路由器的wan口断网之后VRRP功能能够自动切换
