背景

随着全球能源危机的日益严重，环保意识的增强，太阳能作为一种清洁可再生能源，受到越来越多的关注和应用。太阳能发电系统因其环保、经济、效益等优势，在家庭和商业领域得到了广泛的应用。而随着太阳能发电系统的普及和使用，其监控和管理变得极为重要。因此迫切需要一套方便快捷的在线监控方式来及时发现太阳能运行过程中的隐患，保障太阳能工作的正常运行。

系统功能

多点数据采集：通过多个监测设备在不同的太阳能发电站或区域收集数据，包括太阳辐射、天气条件、系统运行状态等。

数据集中管理：将多个监测设备采集的数据集中传输到一个中央数据库或管理系统中，方便进行数据存储、分析和处理。

实时监控：实现对多个监测点的实时数据监控，及时发现并响应潜在的问题。

远程访问和控制：通过网络连接，用户可以远程访问系统查看数据、监控设备状态，对远程设备进行控制和维护。

设备互联：通过网络将不同类型的太阳能设备互联，包括太阳能电池板、逆变器、电池存储系统等，实现整体系统的高效运行和协调管理。

可扩展性和兼容性：太阳能监测组网功能应具备一定的可扩展性，支持添加更多的监测设备；同时，系统应具备与不同品牌和型号设备的兼容性。

通过太阳能监测组网功能，用户可以更加高效地管理和维护太阳能发电系统，提高系统的整体性能和可靠性。

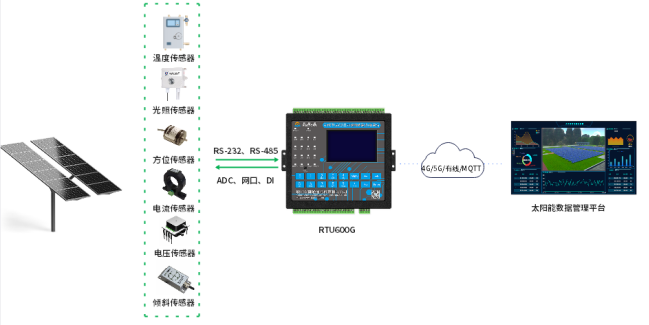

系统架构图

数据传输方案

对下（太阳能传感器：温度传感器/光照传感器/方位传感器/电流传感器/电压传感器等）：使用串口RS232/RS485/ADC/网口/DI连接方式

对上（太阳能数据管理中心）：爱陆通RTU600G与太阳能数据管理中心通过4G/5G/MQTT通道传输数据

主要涉及功能：采集数据，数据透传

系统原理

太阳能监测原理,使用多种传感器和设备收集太阳能系统数据，记录、分析、处理，评估性能，优化能源利用与预测。具体包括光照强度和方向测量，评估电池发电效率；温度监测确保系统运行；电流电压测量提供发电量信息；利用倾斜和方位传感器监测太阳能板角度和朝向，确保接收效率。通过数据处理，评估性能，识别问题，提出优化建议，确保高效运行

产品描述

AltRTU600G工业遥测终端机/数采仪

1. 具备各省份水文、水资源、环保212、MQTT等规约和认证

2. 6路16位模拟量AI、8路数字量DI、2路DO、4路继电器

3. 4路独立串口(RS232/485)、1路SDI-12（选配）、1路网口

4. 1路雨量、5路受控电源、串口/网口摄像头抓拍、内置温湿度传感器

5. 5G全网通，兼容4G/3G/2G网络，支持有线上网、SD卡存储

6. 支持北斗短报文卫星通信及超短波、NB、lora、振弦、esim等

7. 特色选配：内置北斗短报文卫星通信芯片、蓝牙、掉电上报

8. 供电DC 9~35V、12V休眠<40uA/待机<2mA /采集<10mA

9. 工温-35~+75ºC、3寸LCD屏(128*64)、166.2x147.8x44.5mm

系统优势

1. 采用完备的防掉线机制，保证数据终端永远在线

2. 16MB超大数据存储空间，可存储10年以上采集数据

3. 支持液晶屏/键盘配置方式和本地串口配置方式
