背景

水利工程图像抓拍功能是指在水利工程领域使用图像抓拍技术，通过摄像设备对水利工程进行实时或定时的图像采集和记录。这项技术可以用于监测、检测和分析水利工程的运行状态、安全性以及环境变化。

巡检和监测：摄像设备可以设置在水利工程关键位置，定期或实时抓拍图像，用于巡检和监测水坝、堤防、渠道、水闸等建筑物和设施的状态。这有助于及早发现潜在问题，提前预警，从而避免灾害发生。

资料记录和分析：抓拍的图像可以作为重要的资料记录下来，用于后期的分析和评估。这些数据可以帮助优化水利工程的设计和运行，提高工程的效率和安全性。

远程监控：图像抓拍技术可以实现远程监控，即使水利工程位于偏远地区，也可以通过网络远程访问图像数据，实时了解工程状况。

应急响应：图像抓拍功能有助于及时发现异常情况，为水利工程的应急响应提供及时、准确的信息。

值得注意的是，随着技术的发展，图像抓拍功能可以与人工智能技术相结合，实现更智能化的分析和决策，例如利用计算机视觉技术进行图像识别、目标检测等。这将进一步提升水利工程图像抓拍功能的价值和效能。

大华HTTP网口摄像头

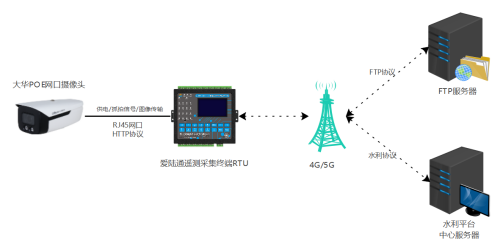

拓扑图

抓拍原理

硬件接线：大华POE摄像头接线只需一路RJ45，可通过RJ45发送抓拍信号、图像传输还能实现POE提供电源（需摄像头和RTU都支持POE功能）

抓拍信号：RTU通过HTTP协议访问摄像头抓拍的URL地址，摄像头通过HTTP协议回传照片至RTU

传输方式：RTU通过4G/5G无线网络将图像以FTP协议或水利协议传输至FTP服务器/水利中心服务器

参数介绍

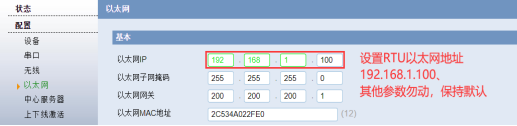

摄像头要求：摄像头IP配置192.168.1.108 端口80。用户名密码跟摄像头设定后填入RTU

抓拍/上传的时间：

基本信息：1920*1080，200W像素，335KB

摄像头->RTU网口：传输时间: 24秒

RTU->FTP服务器:1分09秒

RTU->规约平台:7分31秒 (SL651HEX) 共9分04秒

RTU->规约平台:7分21秒 (ACSII)  共8分54秒

海康网口摄像头

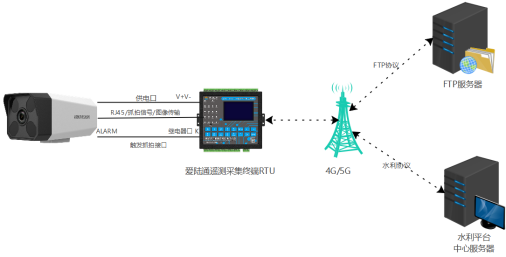

拓扑图

抓拍原理

硬件接线：海康摄像头分别可接入一路电源、一路RJ45网口和一路报警联动接口ALARM（IN和G），若摄像头和RTU都支持POE功能，则RJ45也能实现供电。

抓拍信号与照片传输：RTU通过闭合自身继电器触发摄像头ALARM实现报警信号，摄像头通过网口传回图像至RTU。

上传方式：RTU通过4G/5G无线网络将图像以FTP协议或水利协议传输至FTP服务器/水利中心服务器。

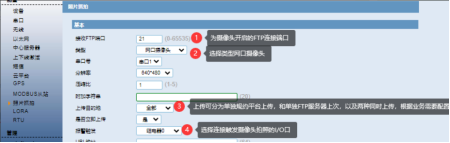

参数介绍

接线：摄像头接到RTU的RJ45网口，

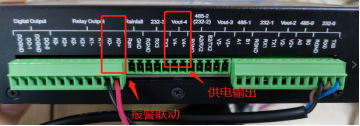

供电口接Vout，报警联动接摄像头ALARM（IN和G）接入RTU继电器口（K）。

抓拍/上传的时间：

基本信息：1920*1080，200W像素，303KB

摄像头->RTU网口FTP传输时间: 21S

RTU->FTP服务器:47S

RTU->规约平台:7分25秒 (SL651HEX) 共8分33秒

RTU->规约平台:6分47秒 (ACSII)    共7分55秒

尚鑫航串口摄像头

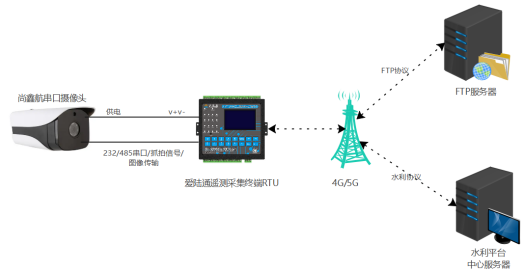

拓扑图

抓拍原理

硬件接口：尚鑫航串口摄像头需要接出一路电源，再接一路232/485串口

抓拍信号：RTU设置参数通过串口发送抓拍信号，摄像头抓拍完图像通过串口把图像传输至RTU。

传输方式：RTU通过4G/5G无线网络将图像以FTP协议或水利协议传输至FTP服务器/水利中心服务器

参数介绍

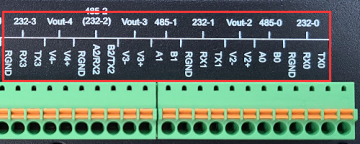

摄像头接到串口0/1/3其中一个串口即可，供电口接Vout。

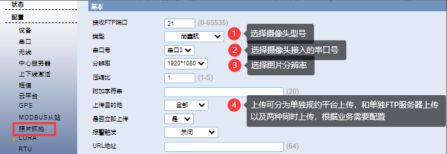

进入照片抓拍进行对应配置

抓拍/上传的时间：

基本信息：1920*1080，200W像素，219KB

摄像头->RTU串口传输时间: 2-5分钟

RTU->FTP服务器:40秒

RTU->规约平台:6分13秒 (SL651HEX)

RTU->规约平台:7分07秒 (ACSII)

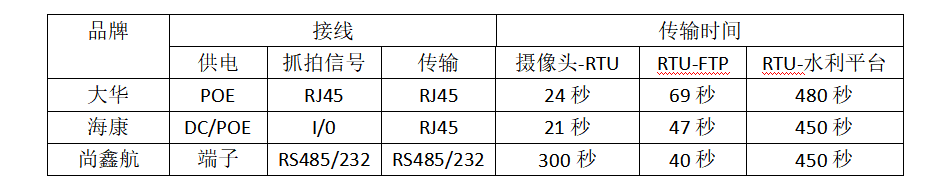

总结对比

大华：接线简单，如RTU和摄像头都支持poe功能，只需要一根线便可供电、抓拍、传输，摄像头到RTU传输速率快。

海康：网口和供电分开接，还有一根ALARM接RTU的继电器口（K），只需触发RTU继电器便可实现立即抓拍，摄像头到RTU传输速率快。

尚鑫航：性价比高，监控质量挺不错的,画质清晰,安装简单方便。
