近年来，随着国家鼓励新能源发展政策的不断出台，电动汽车行业得到迅猛的发展，因此，购置与建设电动汽车充电设备、电动汽车充电设施也成为政府及相关业主的必然需求。而现阶段配套设施的方案与实际应用也成为社会普遍的焦点。

系统介绍

系统功能

1、站内监控功能：通过以太网通信，能够在站内直接搭建一个局域网，实现对充电桩的实时监控。

2、实时数据传输功能：通过5G/4G/3G各种无线网络， 能够实时地将充电桩终端的数据透明传输到服务器后端的充电桩系统管理平台；

3、充电桩系统管理平台软件主要实现包括计量计费系统、充电监控系统、配电监控系统、安防监控系统这几大块的应用功能的管理；

4、远程监控功能：服务端的管理平台可以随时监控充电桩的运行情况，包括电量变送器、断路器、PLC控制器、计费器、触摸屏等设备工作参数的上传，也可以通过路由器下达各种工作指令给充电桩终端设备；

5、远程报警维护功能：可以实时监控充电桩的运行状态，一旦出现故障告警，可以远程维护调试或升级，做到及时处理异常充电桩终端的问题；

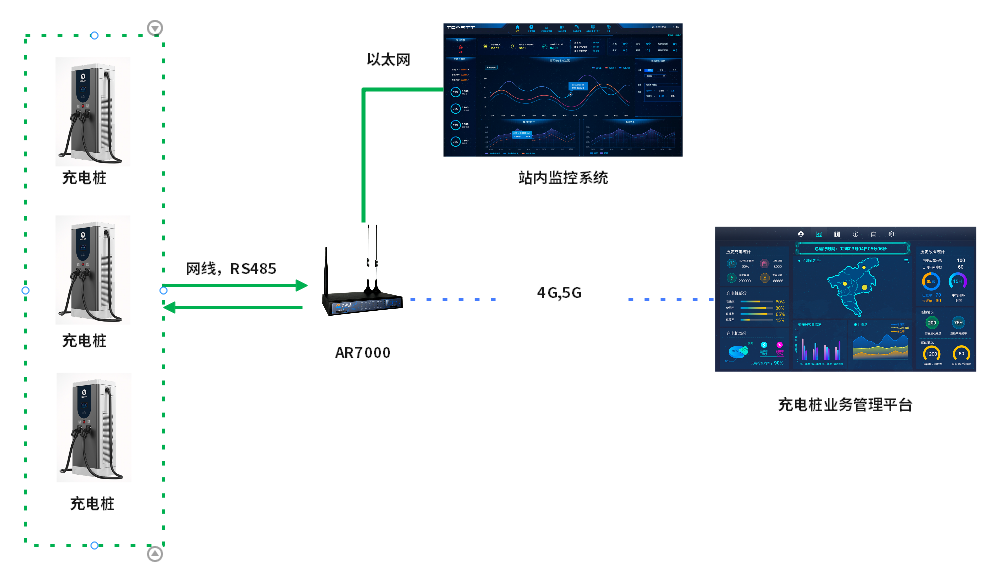

系统架构图

对下（充电桩）：使用串口RS232/RS485或网线进行连接

对上（充电桩业务管理平台和站内监控系统）：爱陆通AR7000与充电桩业务管理平台建立TCP通道，传输数据。爱陆通AR7000与站内监控系统通过以太网连接，搭建局域网进行通信

主要涉及功能：串口转无线（透明传输），有线转无线，以太网组网

系统原理

充电桩是最末端监控设备，设备通过串口或者网口和无线模块相连，通过5G/4G运营商与充电桩业务管理平台进行互联互通，实现了充电桩业务管理平台远程监控现场设备的目的。通过以太网与站内监控系统进行互联互通，实现了站内监控系统直接监控现场设备。

通信：爱陆通AR7000通过4G/5G无线物联与充电桩业务管理平台数据互通，可透明传输业务数据和电力中心通讯。爱陆通AR7000通过以太网搭建内网方式与站内监控系统进行数据传输。

后端：充电桩业务管理平台和站内监控系统通过互联网对前端所有设备的信息和状态进行统一整理分析，进而采取相应的措施。

产品描述

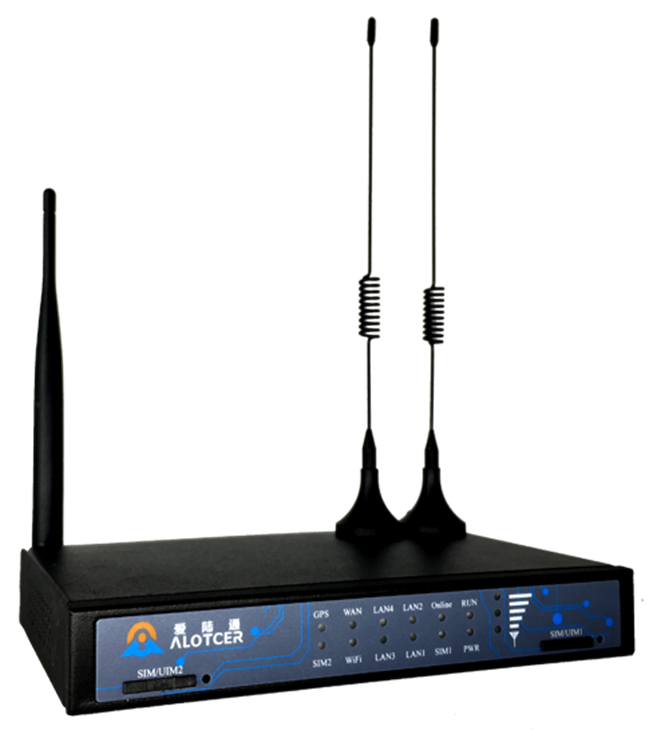

工业级五口路由器/网关/CPE-AR7000

1. 5G全网通、SA/NSA双模、兼容4G/3G/2G

2. 5路百兆LAN(一路可为WAN)、1路RS232/485

3. 可选双卡、GPS、北斗、电力加密、公专一体、WIFI

4. MQTT、Modbus TCP、OPC UA、Ntirp、DTU功能

5. IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

6. Linux系统、支持python、C语言二次开发

7. DC9~35V、通信电流140mA/在线不通信120mA(12V)

8. 工作温度-35~+75°℃、产品尺寸186.8x120.2x28mm

系统优势

1.可透明传输，支持多种传输协议协议。

2.支持二次开发，自由开发需要的协议和转换

3.支持VPN功能，可应用各种特殊电力组网的场景
