一、方案背景与概述

在工业自动化生产领域，数控设备作为核心生产工具，其数据的高效、稳定传输对于生产过程的监控、管理与优化至关重要。传统串口通信方式受限于传输距离和布线复杂度，难以满足现代工业分布式、移动化的需求。本方案旨在通过引入无线模块与工业路由器，结合4G/5G网络，实现数控设备串口数据的长距离、实时、可靠传输，提升工业生产的智能化水平。

二、核心组件与功能

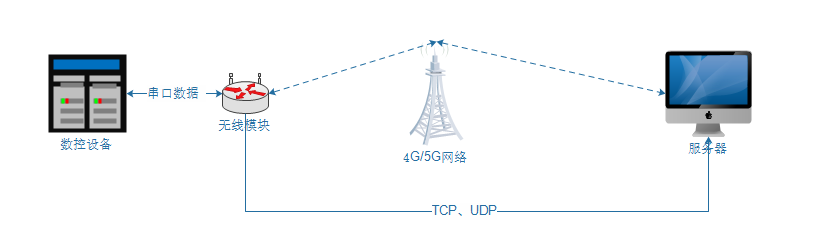

无线模块

无线模块作为数据传输的桥梁，承担着连接数控设备与网络的关键任务。它具备以下特性：

对下连接：与数控设备通过串口进行连接，能够适配不同类型数控设备的串口输出，接收并解析“串口数据”。

对上传输：借助4G/5G网络，利用TCP或者UDP协议将采集到的串口数据传输至远程服务器，实现数据的远程监控与管理。

三、关键确认事项

数控设备串口类型

在实施该方案前，需明确数控设备所使用的串口类型，包括是RS232还是RS485。这两种串口标准在电气特性、传输距离和应用场景上存在差异。RS232通常用于短距离、点对点通信，传输距离一般不超过15米；而RS485适用于长距离、多点通信，传输距离可达数千米，且具有较强的抗干扰能力。

同时，还需确认串口的具体接口形式，如DB9头接口、端子接口或其他形式接口。不同接口形式在连接方式和物理特性上有所不同，这直接影响到无线模块与数控设备的连接适配性。

服务器上位机软件网络接入能力

服务器上位机软件作为数据接收与处理的终端，其网络接入能力决定了数据传输的直接性和便捷性。需确认上位机软件是否支持网络接入，例如是否可以充当TCP服务端。若支持，无线模块可作为客户端直接接入上位机软件，实现数据的直接传输，简化系统架构，提高数据传输效率。

四、场景方案详述

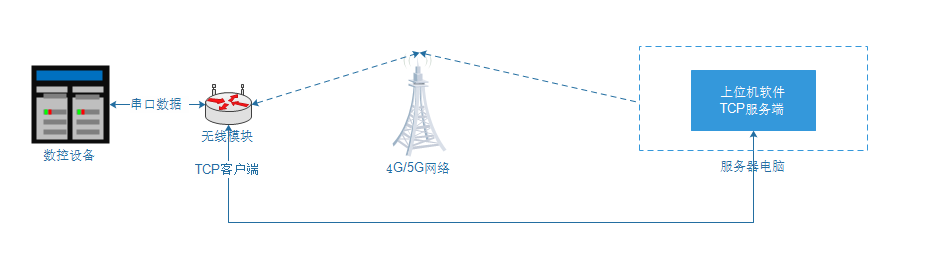

场景一：上位机软件走网络数据

对下连接

无线模块通过串口与数控设备建立物理连接，根据数控设备的串口类型和接口形式，选择合适的连接线缆和接口转换器（如有需要）。在连接完成后，无线模块对数控设备输出的串口数据进行采集和初步处理，确保数据的完整性和准确性。

对上传输

无线模块直接与上位机软件建立TCP连接。上位机软件作为TCP服务端，监听指定端口，等待无线模块（作为客户端）的连接请求。一旦连接建立成功，无线模块将采集到的串口数据按照TCP协议封装后发送至上位机软件。上位机软件接收到数据后，进行解析和处理，实现对数控设备运行状态的实时监控和数据分析。

这种场景方案的优势在于数据传输路径简洁，减少了中间环节，降低了数据传输延迟和出错概率。同时，由于直接通过网络进行数据传输，无需额外的转换设备，降低了系统成本和维护复杂度。

场景二：上位机软件走串口数据

对下连接

与场景一相同，无线模块通过串口与数控设备连接，采集串口数据。这一步骤确保了无线模块能够获取数控设备的原始运行数据，为后续的数据传输和处理提供基础。

对上传输

由于上位机软件仅支持串口数据输入，服务器端需要借助一个TCP2COM的工具来实现数据格式的转换。TCP2COM工具作为一种虚拟串口设备，能够将接收到的TCP数据转换为串口数据格式。具体流程如下：
无线模块将采集到的串口数据通过4G/5G网络发送至服务器。服务器上的TCP2COM工具监听指定的TCP端口，接收到无线模块发送的数据后，按照预设的配置将TCP数据转换为串口数据。然后，TCP2COM工具模拟一个虚拟串口设备，将转换后的串口数据发送给上位机软件，上位机软件通过读取该虚拟串口设备的数据，实现对数控设备运行状态的监控。

这种场景方案适用于上位机软件不支持网络接入或已存在大量基于串口通信的遗留系统的情况。虽然增加了数据转换环节，但能够充分利用现有资源，实现系统的平滑升级和过渡。

五、方案优势与应用前景

本方案通过无线模块实现了数控设备串口数据的无线传输，具有以下显著优势：

灵活性高：摆脱了传统串口通信布线的限制，设备可以灵活移动和部署，适应不同生产场景的需求。

传输距离远：借助4G/5G网络，实现了数据的远程传输，打破了地域限制，方便企业进行集中监控和管理。

可靠性强：工业级无线模块和路由器具备抗干扰、防尘防水等特性，能够在恶劣的工业环境中稳定运行，确保数据传输的可靠性。

扩展性好：方案具有良好的扩展性，可以根据企业生产规模的增长和需求的变化，方便地增加数控设备和无线模块的数量，实现系统的无缝扩展。
