爱陆通分布式光伏5G/4G点对点组网方案

发布时间：2023-03-29浏览：1322

系统背景

分布式光伏发电是指建立在客户地点附近，以用户侧自发自用、多余电量上网，并且在配电系统中进行平衡调节为特点的光伏发电设施。分布式光伏发电遵循因地制宜、清洁高效、分散布局、就近利用的原则，对当地的太阳能资源进行充分利用，以替代并减少化石能源的消耗。

分布式光伏发电利用光伏模块，可以直接将太阳能直接转化为电能，是一种分布式发电系统。具有广阔发展前景，且是当下新型的发电和能源综合利用组合，就近发电，就近并网，就近转换，就近使用的原则既可以有效地提升同等规模光伏电站的发电量，又可以有效地解决了电力在升压及长途运输中的损耗问题。


系统功能

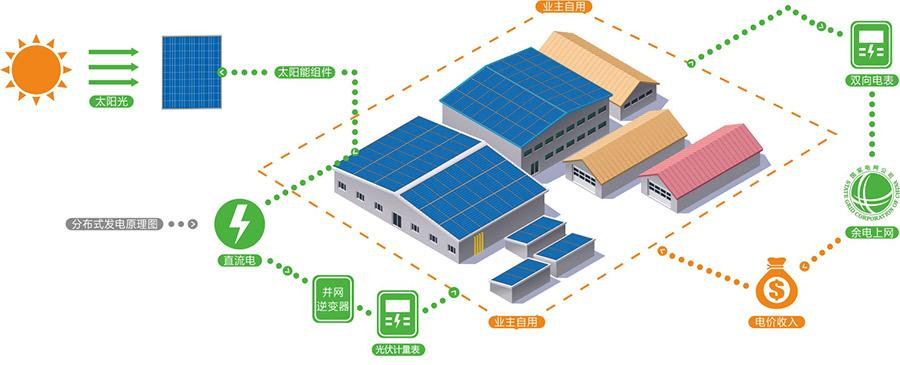

分布式光伏发电系统，也被称为分散式发电或分布式供能，它是在用户现场或接近用电现场，为满足特定用户的需要，维护现有配电网的经济运行，或两者都满足。

分布式光伏发电系统的基本设备组成有光伏电池组件、光伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、交流配电柜等设备，供电系统监控装置和环境监测装置。利用爱陆通通信模块-AD7028D(T/Z)组网。它的工作模式是在有阳光辐射的情况下，光伏发电系统的太阳能电池模块阵列将太阳能转化为电能。再经过将直流汇流箱集中输送到直流配电柜，再由并网逆变器将其转换成交流电，提供给建筑本身负载，多余或不足的电力可以通过连接到电网来进行调节。

系统拓扑图


系统原理

分布式光伏的数据采集是指通过各种传感器等设备采集分布式光伏系统运行状态和发电数据的过程。分布式光伏的数据采集原理如下：

传感器采集：通过安装在分布式光伏系统中的各种传感器对系统中各个参数进行实时采集。

通讯管理机：采集到的数据通过通讯管理机进行整合和规约转换

数据传输：目前主要还是通过光纤方式把数据上送调度中心（光纤无法部署的地方，则需要4G/5G无线点对点/多点的传输方式把数据汇聚到有光纤的站点再通过光纤转发至调度中心）

数据展示：将处理后的数据通过调度中心等平台进行展示，提供给用户进行监控和管理，包括发电量、功率、电压、电流等各种实时数据。

数据分析：调度中心通过数据分析算法对采集到的数据进行分析和处理，包括异常检测、故障诊断、性能分析等，以提高系统的性能和可靠性。

分布式光伏的数据采集过程涉及传感器采集、数据处理、数据传输、数据展示和数据分析等多个方面，通过实时监测和分析系统运行状态和发电数据，可以及时发现问题并进行优化和改进，以提高系统的性能和可靠性。

系统组成描述

太阳能电池板：是分布式光伏系统最核心的组件，通过将阳光转化为直流电能，提供分布式光伏系统的发电能力。

逆变器：将太阳能电池板输出的直流电转换为交流电，以供电网使用。

电池组：将太阳能电池板发电的电能存储在电池组中，以备不时之需。

电度表：记录分布式光伏系统输出的电量和电费用等信息。

环境检测仪：采集光伏站点的各个环境信息，有效把控站点在良好的环境中稳定运行作业。

通讯管理机：对分布式光伏系统进行实时监控和数据采集，把数据上送至调度中心以便对系统的运行状态进行监测和优化。

爱陆通5G/4G固定IP互通卡：具备固定IP且卡与卡之间的网络可以互通，这是点对点传输最核心的要素。

纵向加密设备：对调度和站点间的数据传输进行加密，保护数据安全。

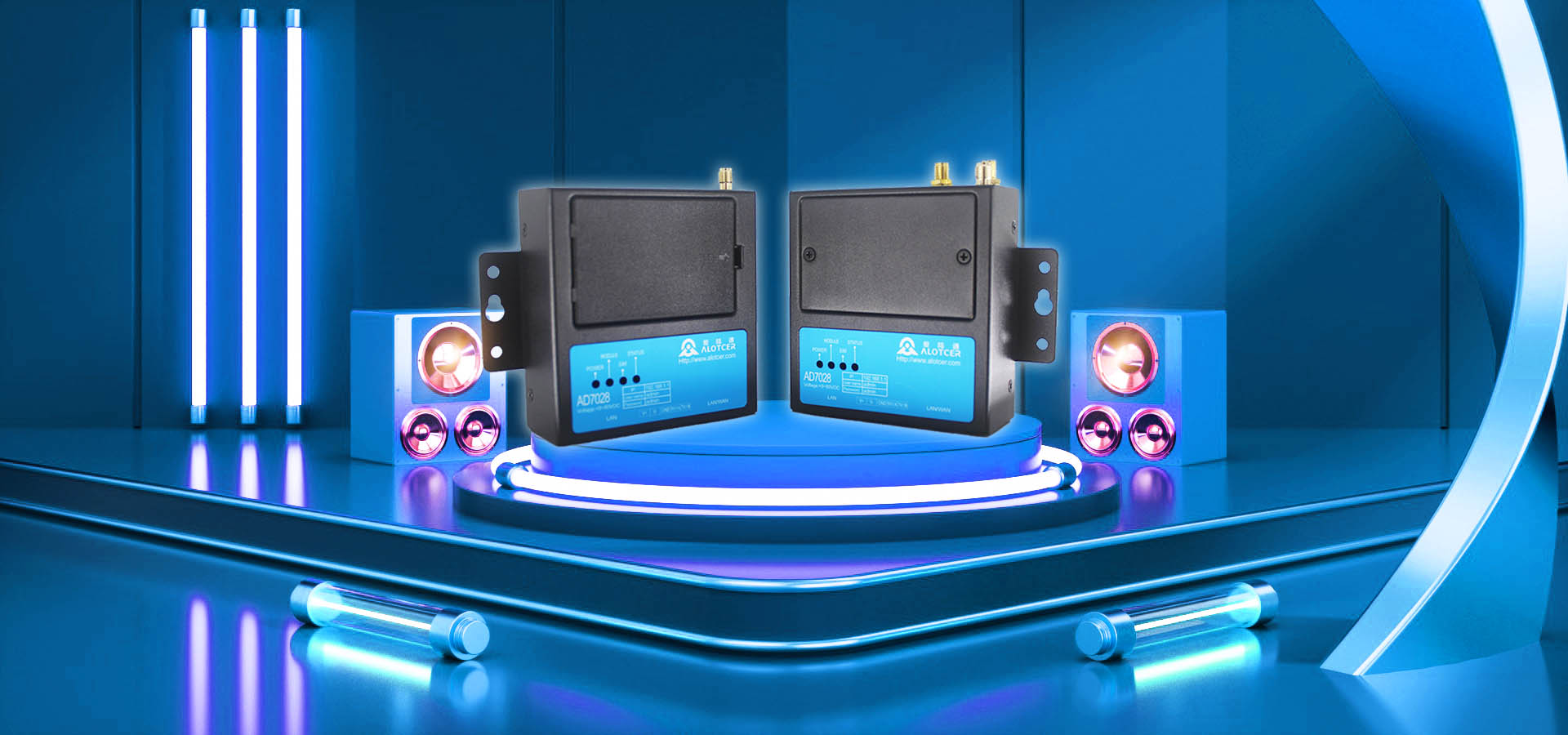

爱陆通通信模块-AD7028D(T/Z) ：

AD7028D(T/Z)——基于5G/4G/3G/2G等技术开发的物联网无线数据传输终端。产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时支持1路RS232(或1路RS485)、1路以太网LAN和1路以太网LAN/WAN接口，能直接与串口和网口设备通信，实现工业数据传输。
