应用场景:电力DTU/箱式FTU外网通信 | 国网硬件加密 | 电力差动保护5G切片组网
支持2网1串、双卡双待、GPS/北斗定位和通信、Lora等
支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议
可选配定制VLAN、RIP、OSPF、BGP等网络路由协议
支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
支持原始配置参数自定义,包括设备名称、型号,恢复出厂后不丢失
支持爱陆通远程运维云,能直接网络穿透远程访问客户自己的网口或串口终端设备
支持爱陆通设备管理平台,可远程对设备进行查看、配置、升级等运维工作,10K+容量
电力级高规格软硬件方案,独立强大的MCU处理器,多级别看门狗防护,永不宕机
产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
满足9~60VDC宽压,-40~+75ºC抗寒耐高温、防干扰,24小时全天候运行
产品属性
产品特点
工业化设计 |
采用高性能工业级无线模块 |
采用高性能工业级32位通信处理器 |
宽温设计(-35~+75℃正常工作) |
宽电源输入(DC 9~60V) |
高可靠性设计 |
WDT看门狗设计,保证系统稳定 |
采用完备的防掉线机制,保证数据终端永远在线 |
以太网接口内置1.5KV电磁隔离保护 |
RS232/RS485接口内置15KV ESD保护 |
SIM/UIM卡接口内置15KV ESD保护 |
电源接口内置反相保护和过流、过压保护 |
10MB超大串口数据缓存,保证数据安全不丢失 |
天线接口防雷保护(可选) |
标准易用 |
采用工业端子接口,特别适合于工业现场应用 |
提供标准RS232(可选RS485)和以太网接口,可直接连接串口设备和以太网设备 |
方便的系统配置和维护接口(可选串口配置或网页配置) |
智能型数据终端,上电即可进入数据传输状态 |
使用方便,灵活,多种工作模式选择 |
支持网口升级、远程维护,设备日志导出 |
强大安全 |
支持TCP Server 功能,可同时支持5个TCP 连接 |
支持ModBus RTU/TCP 协议转换 |
支持双数据中心备份传输及多数据中心同步传输(5个数据中心) |
支持多中心,1-5 个中心 |
支持本地和远程在线升级,导入导出配置文件 |
支持电力101、104以及两者协议互转 |
内嵌标准TCP/UDP 协议,支持透明数据传输 |
支持登录安全认证 |
支持双数据中心备份传输及多数据中心同步传输 |
多指示灯,可指示多种系统状态 |
支持本地日志存储 |
支持VPN(PPTP,L2TP,IPSEC 和 GRE)) |
支持双SIM卡(可选) |
支持国网硬件加密(可选) |
支持GPS/北斗双模定位(可选) |
支持GPS/BD秒脉冲输出(可选) |
支持电力1.8G专网,支持公专一体(可选) |
产品规格
CPU系统 | |
CPU | 工业级32位通信处理器 |
FLASH | 16MB(可扩展至64MB) |
SDRAM | 128MB |

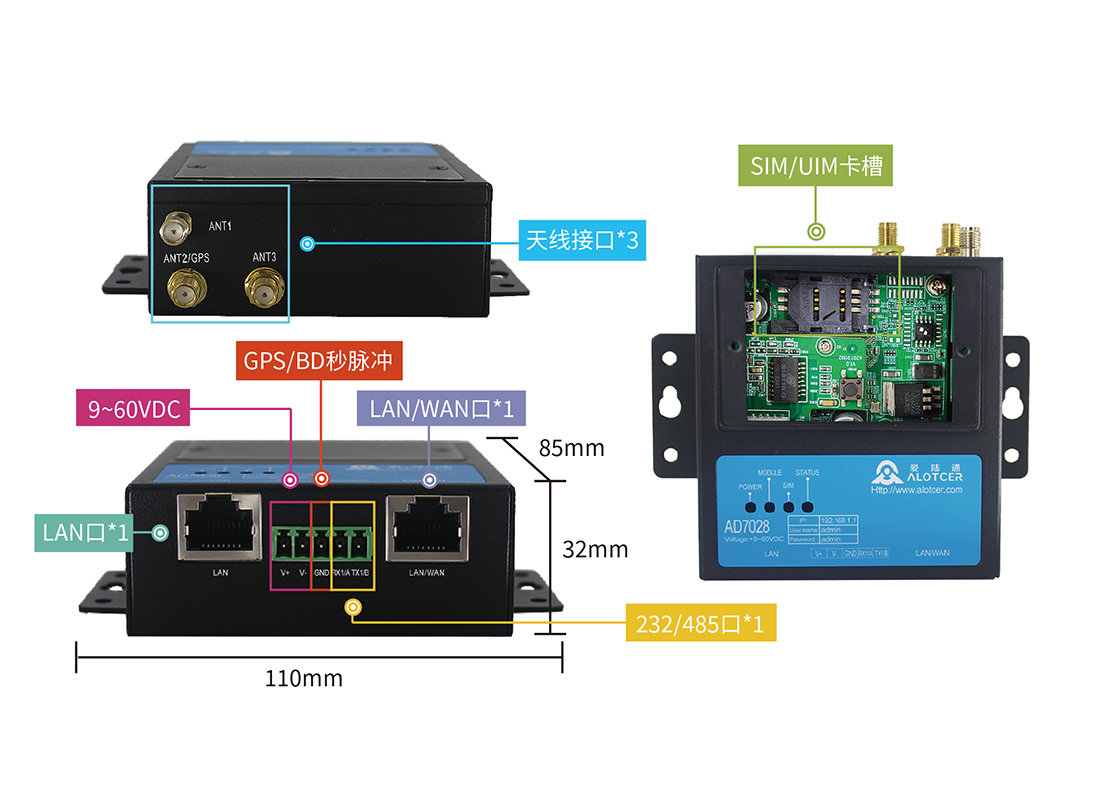

接口参数 | |
串口 | 1个RS232串口(或1个RS485),内置15KVESD保护,串口参数如下: 串口形式:5PIN工业端子,3.81mm间距 数据位:5、6、7、8位 停止位:1、1.5(可选)、2位 校验:无校验、偶校验、奇校验 串口速率:2400~115200bps,默认115200bps 超大缓存:支持10MB串口缓存 |
LAN接口 | 1个10/100M以太网LAN口和1个10/100M以太网LAN/WAN口,自适应MDI/MDIX,内置1.5KV电磁隔离保护 |
天线接口 | 标准SMA阴头天线接口,特性阻抗50欧 |
SIM/UIM卡接口 | 标准翻盖式卡座接口,支持1.8/3VSIM/UIM 卡,内置15KVESD保护 |
电源接口 | 工业端子,3.81mm间距 |
复位按钮 | 在设备内部。长按此按钮8S,可将设备的配置参数恢复为出厂默认值 |
指示灯 | 具有POWER、MODULE、SIM、STATUS指示灯 |
网络参数 | |
无线网络 | 5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/66/71/77 /78/79 TDD-LTE:B38/39/40/41和B61/62(专网) FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA:850/900/1900/2100MHz TD-SCDMA:1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A:800/1900MHz GSM/GPRS/EDGE:850/900/1800/1900MHz CDMA:800/1900MHz |
PPP协议 | 支持点对点拔号协议 |
PPP层心跳 | 维护与运营商的网络链接,防止被强制休眠,保证拔号链接的稳定性 |
网络认证 | 支持CHAP/PAP认证 |
TCP层心跳 | 在TCP层实现对应用服务器的连接侦测 |
供电参数 | |
供电范围 | DC 9~60V,推荐12VDC或24VDC |
待机电流(5G) | <100mA (@12VDC) |
通信电流 | <350mA (@12VDC) |
机械参数 | |
设备外壳 | 铁壳 |
外形尺寸 | 110x85x32mm(不包含配件) |
重量 | 330g(不包含配件) |
安装方式 | 挂耳式或DIN 35mm导轨式(选配) |
环境参数 | |
工作温度 | -35~+75ºC(-31~+167℉) |
储存温度 | -40~+85ºC(-40~+185℉) |
相对湿度 | 95%(无凝结) |
组网方案

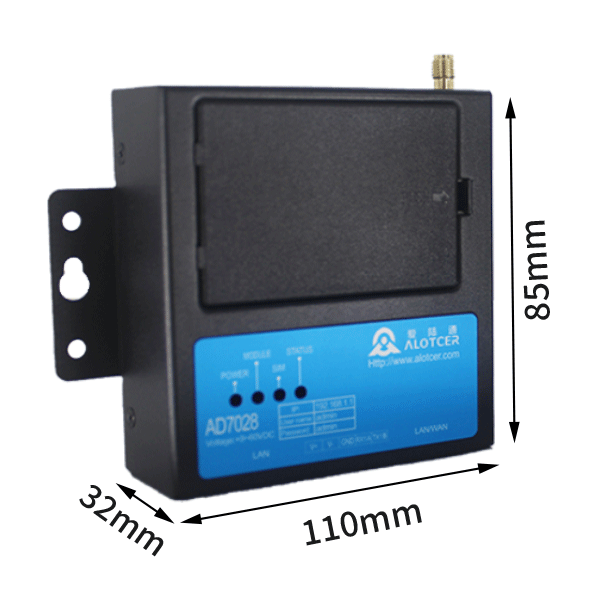

产品尺寸
