5G环保数采仪RTU串口RS232/485解析

时间:2022-06-24浏览:1036

5G环保数采仪RTU中的RTURemote Terminal Unit(远程测控终端)的缩写,它负责对现场信号、工业设备的监测和控制。RTU是构成企业综合自动化系统的核心装置,通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成,由微处理器控制,并支持网络系统。它通过自身的软件(或智能软件)系统,可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。

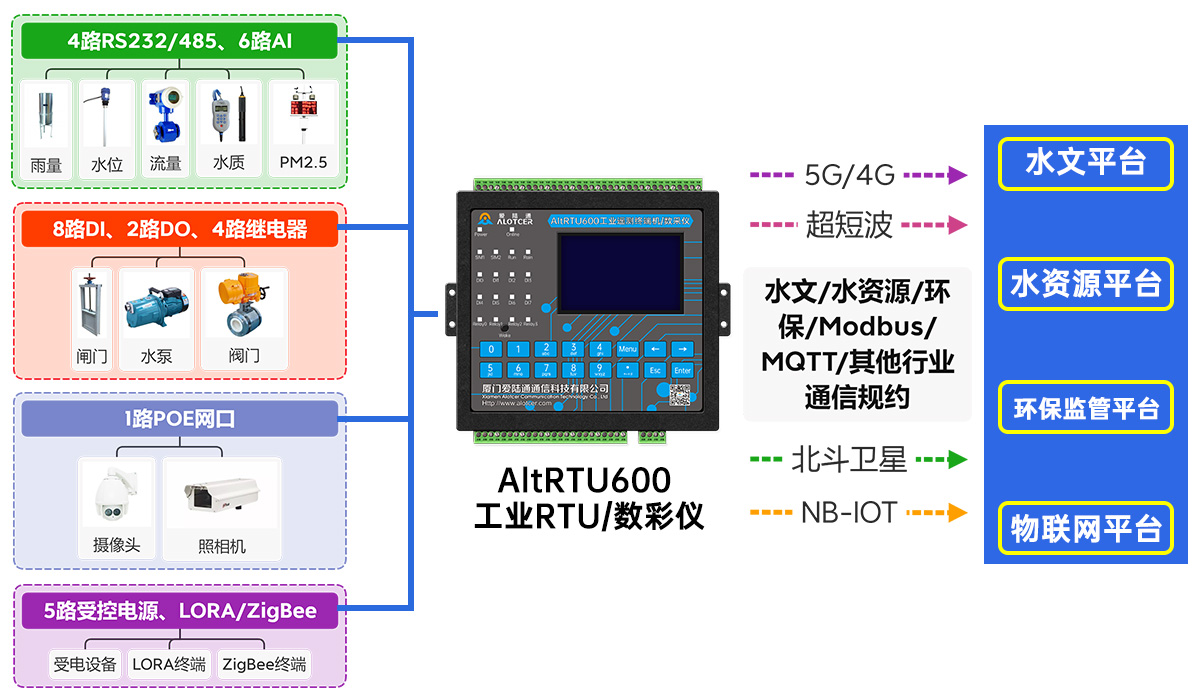

AltRTU600 5G环保数采仪/遥测终端机/RTU





如上图我们可以看到AltRTU600 5G环保数采仪RTU支持4路RS232/485。通信行业的朋友都很常见到或听说过串口这一词RS232/485,但是串口RS232/485的真正含义又是什么呢?

串口,又称串行数据接口,也称串行通信接口。


在看RS232/485区别前,我们先看一下数据传输的分类方式。一般来说,数据传输分为单工和双工两种。



◆单工,又称为单向通信,一般通信双方分为发送机和接收机两台设备,发送机仅用于发送数据,接收机也仅能接收数据,需要配对使用,现基本被淘汰。

◆双工,即为双向通信,一台设备既可以发送,也可以接收,这样就不用区分发送设备和接收设备。双工又分为全双工和半双工两种。

◆半双工类似于对讲机,发送方发送时,接收方只能进行接收,待发送方发送完毕后,接收方才能进行发送,因此叫做半双工。

◆全双工类似于我们打电话,发送方和接收方独立运行(同时运行),互不影响。


那么串口RS232/485区别在哪呢?


RS232

RS232标准接口又称EIA RS-232,是常用的串行通信接口标准之一,它是由美国电子工业协会(EIA)联合贝尔系统公司、调制解调器厂家及计算机终端生产厂家于1970年共同制定,其全名是“数据终端设备( DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。

RS232采用全双工通信方式,通常RS232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1和COM2。RS232传输速率最大支持20kbps,传输距离为15m以内。



★RS485

RS485由RS232发展而来,采用半双工传输方式,采用平衡传输方式,传输速率为10Mb/s,传输距离也可达到1200米。


一般来说,RS232需要三根线进行传输,由RX、TX、GND三根线组成,使用时RX需要跟TX交叉进行连接,RS232采用负逻辑电平,范围在±15V。

RS485一般由A、B两根线组成,采用差分信号负逻辑,+2V~+6V表示“0”,- 6V~- 2V表示“1”。


综上所述,RS232适合短距离低速率的传输要求,而RS485则适合于长距离传输。RS485是针对RS232接口的不足出现的新的接口标准,因其具有的良好抗噪声干扰能力和多站能力,现已成为首选标准。
