工业场景中，设备互联是数字化转型的基础环节。工业路由器作为连接传统串口设备与现代网络的核心枢纽，其RS232接口的配置直接影响数据传输的稳定性与效率。

一、硬件连接

1. 接口定位与识别

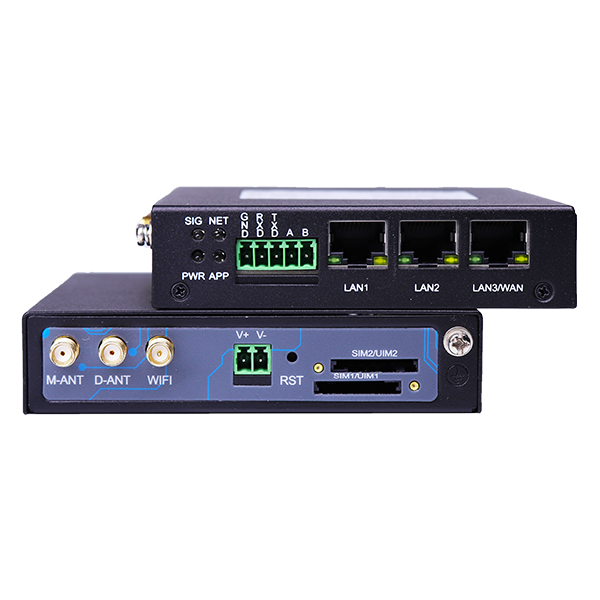

工业路由器通常采用DB9型母头连接器作为RS232接口标准，接口旁会标注"RS232"标识及引脚定义图。部分高端型号还配备LED状态指示灯，可直观显示数据收发状态。操作前需确认接口位置，避免误插其他串口（如RS485）。

2. 线缆选型与传输距离控制
推荐使用带屏蔽层的双绞线，其特性阻抗需匹配设备要求（通常为120Ω）。线缆长度应严格控制在15米以内，超过此距离需考虑加装信号中继器。实测数据显示，在9600bps波特率下，15米线缆的信号衰减率低于3%，可满足工业控制场景需求。

3. 引脚交叉连接规范
核心连接遵循"发送对接收"原则：

• 路由器TXD（引脚3） → 设备RXD

• 路由器RXD（引脚2） → 设备TXD

• 双方GND（引脚5）必须共地
  需注意部分设备可能采用非标准引脚定义，此时需参考设备手册调整连接方式。

4. 电平转换与防护设计
路由器内部集成MAX3232等电平转换芯片，自动完成TTL（0-3.3V）与RS232（-15V~+15V）电平转换。接口电路设计包含：

• 15kV ESD静电防护

• ±6kV瞬态过压保护

• 保险丝过流保护（典型值250mA）
  这些防护措施可使接口寿命延长3-5倍，降低工业现场维护成本。

二、软件配置

1. 串口基础参数设置
通过Web管理界面（默认IP：192.168.1.1）进入"串口设置"菜单，需配置以下参数：

2. 工作模式选择策略
路由器支持三种核心模式：

• 透明传输模式：数据原样转发，适用于PLC、传感器等标准设备

• Modbus网关模式：自动完成RTU/TCP协议转换，典型应用如能源管理系统

• 自定义协议模式：通过Lua脚本解析非标协议，支持条件判断、数据映射等复杂逻辑

3. 数据封装与转发规则
在透明传输模式下需设置：

• 打包长度：建议512-1024字节（匹配以太网MTU）

• 打包间隔：10-100ms（平衡实时性与网络负载）
  转发规则可配置多目标地址，支持基于MAC/IP的负载均衡。例如将数据同时发送至本地SCADA系统和云端平台。

4. 安全防护机制
实施三层访问控制：

1. 网络层：基于IP的ACL白名单（支持子网掩码）

2. 传输层：端口级访问限制（默认仅开放23、80、443）

3. 应用层：数据加密传输（可选AES-128/256）

三、典型应用场景解析

场景1：老旧设备网络化改造
某汽车零部件厂需将20台90年代生产的RS232数控机床接入MES系统。采用工业路由器+4G模块方案后：

• 部署周期缩短60%（无需重新布线）

• 数据采集延迟<500ms

• 年维护成本降低4万元（原专线费用）

场景2：非标协议适配
某水处理厂使用的定制化控制器采用变长帧协议（帧头0xAA 0x55+长度字节+数据+CRC）。通过路由器自定义协议模式：

1. 编写Lua脚本解析帧结构

2. 映射数据至Modbus寄存器

3. 开放标准Modbus TCP接口
   最终实现与上位系统的无缝对接，开发周期仅需2人日。

四、故障排查指南

常见问题及解决方案：

1. 数据乱码：检查波特率、数据位、停止位是否匹配

2. 通信中断：确认线缆长度≤15米，测量接口电压是否正常

3. 数据丢失：调整打包间隔（建议≥20ms），检查网络稳定性

4. 协议不兼容：启用自定义模式，使用Wireshark抓包分析协议特征

工业路由器RS232接口的配置需兼顾硬件可靠性与软件灵活性。通过标准化连接规范、智能化参数配置和场景化模式选择，可有效解决传统工业设备的网络接入难题。随着工业物联网发展，具备协议深度解析能力的智能路由器将成为设备互联的核心基础设施。
