高压输电线路是保障区域能源输送、支撑工商业生产与民生用电的核心骨干网架，大量线路穿越山区、林区、覆冰地带、偏远旷野，长期面临极端天气、树障隐患、异物挂线、金具老化发热、地质滑坡、违规施工等多重风险。传统人工巡检受限于地形险峻、巡检周期长、夜间 / 雨雪天气无法作业等痛点，不仅巡检盲区多、隐患发现滞后，还让巡检人员长期处于高空、高压、山区险境，安全隐患突出。

过去国内西南山区多条高压输电线路，曾因山区树障快速生长、夜间绝缘子隐性发热缺陷未及时发现，引发线路闪络跳闸事故，造成区域停电，带来巨大经济损失；北方冬季覆冰、线路金具锈蚀断裂等问题，也长期困扰电网运维部门。随着新型电力系统建设推进，电网运维模式亟需从周期性人工巡检，转向 7×24 小时全天候实时在线监测模式。依托驻塔机器人多维感知、工业边缘网关、5G 专网通信与电力加密传输技术的高压输电线路智能巡检方案，正是解决以上痛点的数字化解决方案，实现输电线路全方位自动化监测，推动电网巡检模式全面数字化转型。

一、整体系统架构

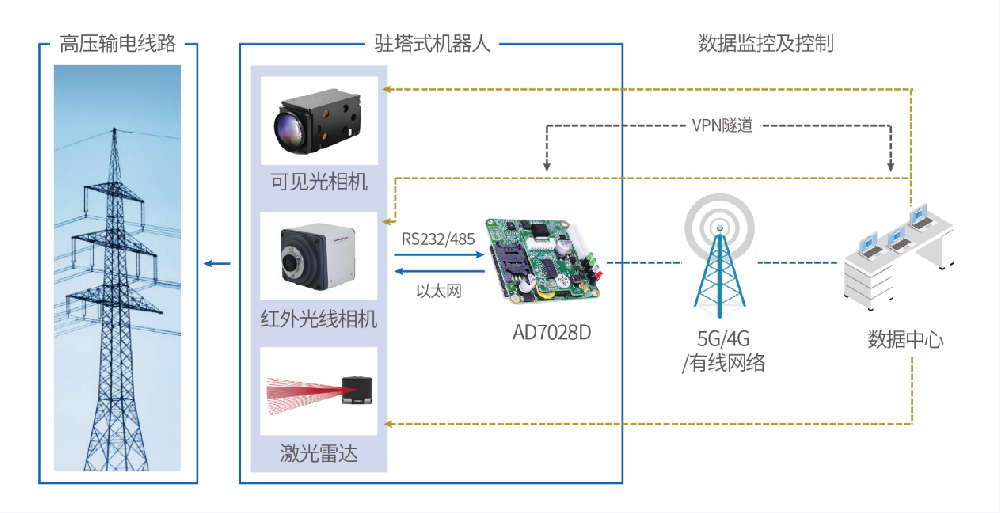

整套智能巡检系统分为前端感知采集单元、边缘数据处理单元、无线通信传输单元以及后端数据监控中心四层架构，形成完整的数据采集 - 传输 - 预处理 - 远程监控 - 智能预警闭环。

1. 前端驻塔式巡检机器人感知单元

部署于输电铁塔关键点位的驻塔式巡检机器人，搭载三套核心感知设备，实现多维度立体化监测：

• 可见光相机：24 小时实时拍摄杆塔本体、导线、绝缘子、防振锤、线夹等关键金具，通过 AI 视觉算法识别螺栓松动、部件破损、鸟巢筑巢、塑料 / 风筝等异物悬挂、导线断股等显性缺陷；案例：南方某 220kV 输电线路，曾发生风筝线缠绕导线引发线路短路跳闸。部署可见光视觉监测后，可第一时间识别线路周边漂浮异物、违规施工吊装作业，提前预警并联动地方管控，杜绝同类事故重复发生。

• 红外光线相机：持续采集输电金具、接头、绝缘子的温度数据，生成红外热成像图谱，精准识别隐性发热、虚接老化、局部过热等肉眼无法察觉的隐性故障，实现隐患提前预警。案例：东北某 500kV 主干输电线路，冬季低温环境下接头接触不良产生隐性发热隐患，传统巡检无法及时察觉，极易诱发断线事故。红外相机可全天候监测温度变化，提前预警异常温升，运维人员可在故障发生前完成检修，保障冬季保电供电稳定。

• 激光雷达：高精度三维扫描输电走廊通道，实时测距建模，监测周边树木生长高度、山体滑坡、地基沉降、违建施工、大型机械靠近等通道隐患，构建线路走廊三维数字模型，动态评估树障距离、外破风险。案例：云南山区多条高压线路常年受速生桉树生长威胁，极易造成树线放电跳闸。激光雷达可持续扫描通道植被高度，自动计算安全距离，提前推送树障修剪预警，大幅降低山区线路树障跳闸率。

2. 边缘网关处理单元（ADT7028D）

工业网关 ADT7028D 通过 RS232/485 串口、以太网接口，对接可见光相机、红外相机、激光雷达等多类型感知设备，完成多协议适配、数据汇聚、本地预处理、视频压缩和边缘计算，过滤无效冗余数据，降低云端平台带宽压力与算力负荷。方案将多类型相机和嵌入式 5G 模块高度集成于统一主板，大幅优化终端整体体积，适配铁塔狭小安装空间；设备具备 - 35℃~+75℃宽温运行能力以及优秀抗电磁干扰能力，适配高压线路强电磁干扰环境，保障野外全年不间断稳定运行。同时依托开放式系统，支持电力规约转换与二次开发，可无缝对接各地电网主站平台，适配南网、国网不同区域的电力运维系统。

3. 5G/4G 融合通信传输单元

采用 5G/4G 无线专网 + 有线网络混合组网模式，建立专用 VPN 加密隧道，构建电力专用安全传输通道。一方面利用 5G 大带宽、低时延特性，实时传输高清巡检视频、红外热成像、激光雷达点云等海量数据，保障实时画面流畅查看、远程指令即时下发，实现双向高速数据交互；另一方面通过 IPSEC、OpenVPN 等 VPN 协议，叠加国网硬件加密、南瑞 NRSEC3000、蒙西电力加密等电力行业专用加密方案，严格满足电网信息安全规范，保障电力巡检数据传输全程防篡改、防窃取，符合电力专网接入安全标准。

4. 后端数据监控及控制中心

数据监控中心接收前端网关上传的全量巡检数据，完成数据存储、AI 智能识别分析、异常告警推送、可视化大屏监控。运维人员无需奔赴现场，即可远程查看全线杆塔实时状态、调取历史监测录像、接收手机 / 平台故障预警信息；结合电力巡检主站系统，完成隐患定位、工单派发、运维调度，实现输电线路运维策略人机混合智能决策，完成远程值守、线上巡检、精准运维。

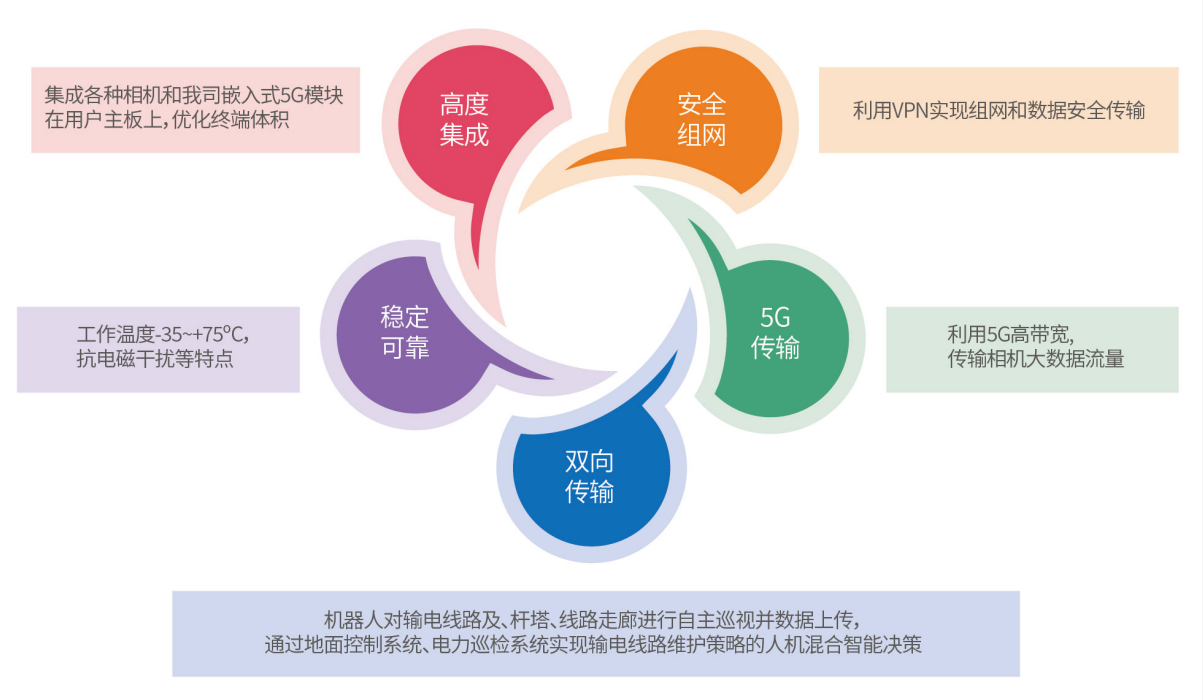

二、方案核心优势

1. 高度集成，适应严苛野外工况

整体终端采用一体化紧凑设计，集成多类型感知设备与 5G 通信模块，减少现场布线施工难度，便于铁塔快速安装部署。设备可在极寒、酷暑、高湿、强电磁干扰的野外环境长期稳定运行，适配西北戈壁、东北寒冬、华南梅雨、西南山区等不同地域电网场景，大幅降低后期维护工作量。

2. 5G 大带宽双向实时传输

传统野外巡检设备常面临信号弱、带宽不足、高清视频卡顿、预警信息延迟问题。本方案依托 5G 专网通信能力，支持高清视频、激光雷达三维数据持续上传，实现毫秒级远程指令下发，保障 7×24 小时不间断在线监测。例如在山区覆冰监测场景下，可实时回传导线覆冰高清影像与厚度监测数据，为融冰作业提供精准数据支撑，保障冬季电网防冻抗冰工作顺利开展。

3. 电力级高标准安全组网

电力行业对数据传输安全有着严苛监管要求，普通通用网关无法接入电力内网。本方案支持多种 VPN 隧道协议及电力专用硬件加密方案，建立端到端加密传输链路，满足国家电网电力通信安全规范，可直接接入电力专网，保障电网数据传输合规、安全、可控，杜绝外网非法访问、数据泄露风险。

4. 全天候自主巡检，实现预测性运维

驻塔机器人可按照预设周期，全自动完成全线杆塔定点巡检、数据采集、隐患识别与实时上传，替代大部分重复性人工巡检工作。由事后抢修模式转变为事前预警、预测性维护模式。案例：长三角某城市电网 220kV 城郊输电走廊，临近施工工地，过往每年都会发生多起大型工程机械误碰线路的外破事故。部署本智能巡检方案后，激光雷达 + AI 视觉可实时识别大型机械靠近线路保护区，实时预警并联动当地住建及施工管理部门，显著降低外破故障发生率，保障城市核心区域可靠供电。

三、应用价值

1. 保障主干电网安全稳定运行实现输电通道隐患 7×24 小时实时监测、提前预警，有效遏制树障跳闸、设备发热故障、外破施工、覆冰断线等重大电网事故，保障跨区域能源输送主干网架安全运行，保障新能源电力稳定外送，支撑新型电力系统建设。

2. 降低电网运维成本与人员作业风险减少高危山区、高空人工巡检频次，降低人工巡检成本、车辆通勤成本以及事后故障抢修成本，同时最大限度减少一线巡检人员野外高危作业，保障电网运维人员人身安全。

3. 构建输电线路数字孪生底座长期连续采集杆塔、导线、通道环境数据，建立高压输电线路全生命周期数字档案，支撑电网数字孪生平台建设，实现线路状态评估、寿命预测、智能运维调度，助力电网数字化转型。

4. 可规模化复制部署方案适配国网、南网及地方电力企业标准，既可部署在主干 500kV/220kV 高压线路，也可适配县域配网输电线路、光伏 / 风电外送线路等新能源配套输电走廊，具备全国电网批量推广价值。

四、结语

高压输电线路智能巡检方案，以驻塔多维感知机器人、工业边缘网关、5G 加密专网通信为整体架构，把传统周期式人工巡检模式升级为全天候在线智能巡检模式，补齐偏远山区输电线路长期在线监测短板。从西南山区防树障、北方电网防覆冰、城郊线路防外破，到新能源基地外送线路常态化监测，智能巡检方案持续守护高压输电通道安全，为新型电力系统建设提供坚实数字化保障，持续推动电网运维体系向着无人值守、智能预警、精准运维方向迭代升级。
